Wilo-Drain TS/TSW 32

Описание серии

Аналогично рисунку

Тип

Погружной дренажный насос

Применение

Перекачивание следующих сред:

• предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
• загрязненная вода;

Обозначение

Особенности/преимущества продукции

• Прочный, ударостойкий корпус из нержавеющей стали – идеален для мобильного использования
• Взмучивающее устройство (TSW): всегда чистая насосная шахта и не возникает запаха от перекачиваемых сред
• Быстрая установка готового к подключению насоса (Plug & Pump)
• Охлаждающий кожух и контроль температуры электродвигателя
• Высококачественное уплотнение электродвигателя с дополнительным устройством отделения загрязнений
• Отсоединяемый кабель электропитания и поплавковый выключатель

Технические характеристики

• Электроподключение к сети 1~230 В, 50 Гц
• Класс защиты IP 68
• Глубина погружения макс. 7 м
• Температура перекачиваемой жидкости макс. 3 - 35В° C, кратковременно до 3 мин. макс. 90В° C
• Длина кабеля 10 м
• Свободный проход для сферических частиц 10 мм
• Напорный патрубок Rp 1Вј, патрубок для подсоединения шланга Г? 32 мм, R1

Оснащение/функции

• Готовность к работе
• Термическое реле электродвигателя
• Охлаждающий кожух
• Соединительный кабель

Материалы

• Корпус насоса: 1.4301 (AISI 304)
• Рабочее колесо: SPL
• Вал: 1.4401 (AISI 316)
• Манжетное уплотнение: со стороны электродвигателя NBR, со стороны насоса графит/керамика
• Корпус электродвигателя: 1.4301 (AISI 304)

Описание/конструкция

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы серии TS 32 оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно. Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.

Wilo-Drain TSW 32 благодаря функции Twister непрерывно создает завихрение в области всасывания насоса, тем самым предотвращая опускание и отложение оседающих веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов. Функцию Twister можно дезактивировать.

Электродвигатель

Погружной электродвигатель в однофазном исполнении с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от перегрева с функцией автоматического повторного включения.

Уплотнение

Со стороны перекачиваемой жидкости – скользящее торцовое уплотнение, со стороны электродвигателя – кольцо уплотнения вала. Скользящее торцовое уплотнение дополнительно оснащено грязеотражателем. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания со штекером с защитным контактом длиной 10 м, а также встроенным поплавковым выключателем.

Комплект поставки

Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем, прилагающимся обратным клапаном и шланговым патрубком (Г? 32 мм, R1), инструкцией по монтажу и эксплуатации.

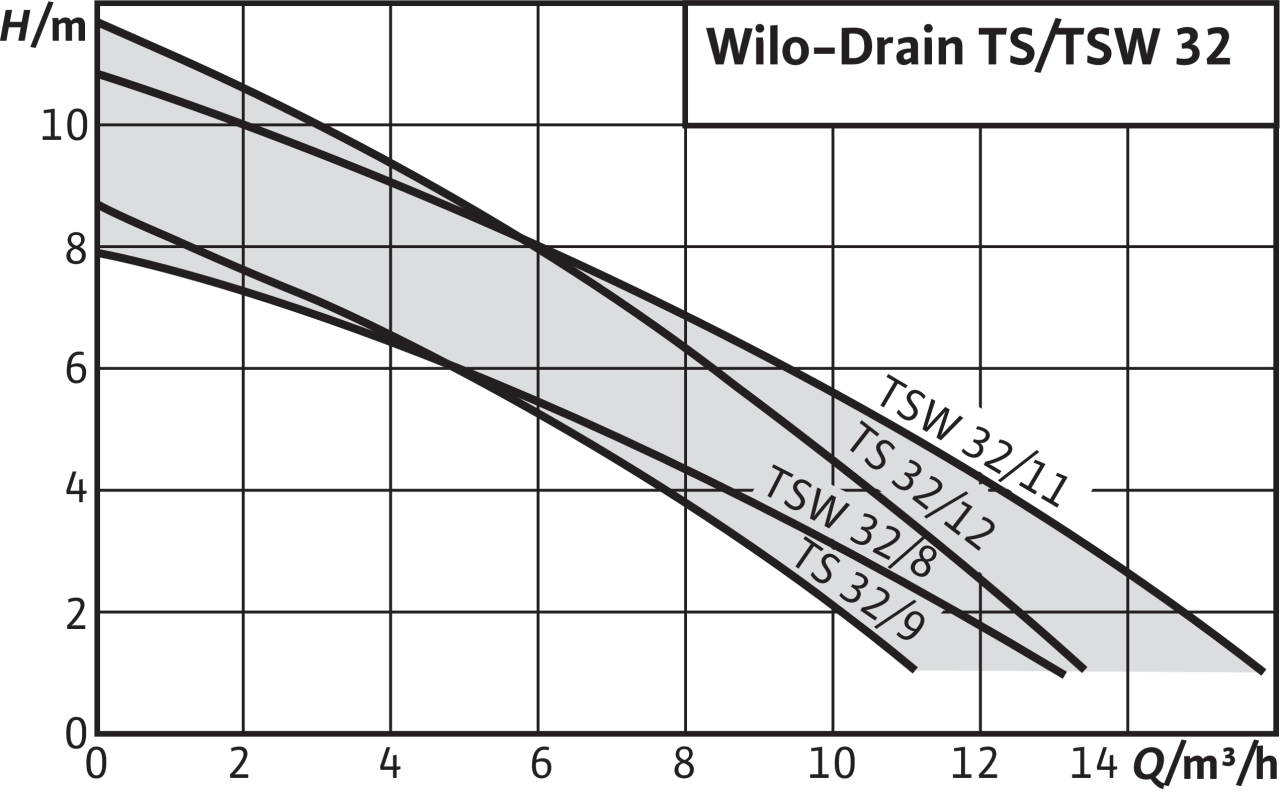

Рабочее поле

Рабочее поле
