Wilo-EMU RZP 20... – RZP 80-2...

Описание серии

Аналогично рисунку

Тип

Рециркуляционный насос с прямым приводом или одноступенчатым планетарным редуктором

Применение

Перекачивание следующих сред:

• сточные воды с большим расходом и малым напором, например, между уравнительным, нитрификационным и денитрификационным резервуарами
• техническая, сырая, чистая и охлаждающая вода, например, в установках для окраски или для подачи питьевой воды

Обозначение

Особенности/преимущества продукции

• Возможность вертикального монтажа или монтажа в трубе (линейное исполнение Inline)
• Устойчивый к наматыванию самоочищающийся пропеллер из нержавеющей стали или полиуретана

Технические характеристики

• Подключение к сети: 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Класс защиты: IP 68
• Макс. температура перекачиваемых жидкостей: 40 В°C
• Агрегаты с прямым приводом или одноступенчатым планетарным редуктором
• Скользящее торцовое уплотнение с сопряжением SiC/SiC
• Подшипники качения с постоянной смазкой
• Макс. глубина погружения 20 м

Оснащение/функции

• Стационарная установка непосредственно в проточной трубе
• Универсальная установка с помощью погружного приспособления
• Возможна вертикальная или линейная установка

Материалы

• Детали корпуса: EN-GJL-250
• Пропеллер: PUR или нержавеющая сталь 1.4571
• Ступица пропеллера: нержавеющая сталь 1.4571
• Резьбовые соединения: нержавеющая сталь 1.4301 или 1.4571
• Приводной вал: нержавеющая сталь 1.4462 (RZP 50-3, RZP 60-3, RZP 80-2)
• Проточная часть корпуса: нержавеющая сталь 1.4571

Описание/конструкция

Пропеллер

2-, 3- или 4-лопастный пропеллер с номинальным диаметром пропеллера от 200 до 800 мм. Особая, загнутая вниз форма края лопасти, предотвращающая наматывание. Пропеллеры диаметром до 400 мм имеют запатентованную ступицу Helix.

Электродвигатель

Погружной электродвигатель Wilo серии T со стандартизированным подключением для простого и эффективного регулирования мощности электродвигателя. Тепло от электродвигателя через корпус поступает непосредственно в перекачиваемую среду. Обмотка оснащена температурным контролем. Продолжительный срок службы подшипников электродвигателя обеспечивается за счет больших размеров радиально-упорных (не для RZP 80-2) и радиальных шарикоподшипников.

Уплотнение

RZP 20 ... 40

Двойное уплотнение вала с объемной камерой сжатия для приема утечек скользящего торцового уплотнения. По желанию камера уплотнений может быть оснащена внутренним или внешним электродом для камеры уплотнений. Со стороны перекачиваемых жидкостей уплотнение осуществляется при помощи коррозионностойкого и износоустойчивого скользящего торцового уплотнения из сплошного металла карбида кремния, со стороны электродвигателя – при помощи радиального манжетного уплотнения. Уплотняющая втулка надолго обеспечивает защищенную от коррозии посадку скользящего торцового уплотнения.

RZP 50-3 ... 80-2

Двойное уплотнение вала с объемной отстойной камерой и камерой сжатия для приема утечек скользящего торцового уплотнения. По желанию отстойная камера может быть оснащена внешним электродом для камеры уплотнений. Со стороны электродвигателя и перекачиваемых жидкостей уплотнение осуществляется при помощи коррозионностойкого и износоустойчивого скользящего торцового уплотнения из сплошного металла карбида кремния. Уплотнение между отдельными камерами выполняется посредством радиального манжетного уплотнения. Уплотняющая втулка надолго обеспечивает защищенную от коррозии посадку скользящего торцового уплотнения.

Привод RZP 50-3 ... 80-2

1-ступенчатый планетарный редуктор с заменяемыми передачами. Подшипники редуктора подобраны по размерам таким образом, что возникающие усилия при перемешивании поглощаются и не передаются на подшипники электродвигателя.

Кабель

Под кабелем подачи электропитания подразумевается тип H07 (с T 12-двигателем) или NSSH&Оuml;U (с T 17- и T 20-двигателем) для тяжелых механических нагрузок. Кабель подачи электропитания проведен в корпус электродвигателя через непроницаемую для воды под напором подводку кабеля с разгрузкой от натяжения и защитой от перегиба. Отдельные жилы, а также оболочка кабеля дополнительно залиты в качестве жидкостного затвора.

Определение параметров

Для достижения оптимального результата перекачивания для каждого случая применения должно выполняться отдельное определение параметров. Устанавливать агрегаты точно согласно предписаниям в определении параметров, входящих в комплект поставки.

Ввод в эксплуатацию

Режим работы в погруженном состоянии S1:

Агрегат можно использовать в погруженном состоянии в длительном режиме работы. Поднятие пропеллера или электродвигателя на поверхность строго запрещено. При колеблющемся уровне воды должно произойти автоматическое отключение, как только будет занижена минимальная граница уровня воды.

При установке кабелей подачи электропитания следует следить за тем, чтобы они не были затянуты течением в пропеллер!

Опции

• Особое напряжение
• Терморезистор с положительным температурным коэффициентом
• Внешний контроль герметичности
• Покрытие Ceram C0
• Допуск по взрывобезопасности согласно ATEX или FM

Принадлежности

• Погружное приспособление
• Вспомогательное подъемное устройство
• Специальные крепежные детали для применения вспомогательного подъемного устройства для нескольких агрегатов
• Дополнительная тросовая расчалка
• Крепежные комплекты с анкерной стяжкой
• Линейное исполнение

Комплект поставки

• Рециркуляционный насос с монтированным пропеллером, корпусом с возможностью протекания и кабелем
• Длина кабеля по желанию заказчика
• Принадлежности по желанию заказчика
• Инструкция по эксплуатации и техническому обслуживанию

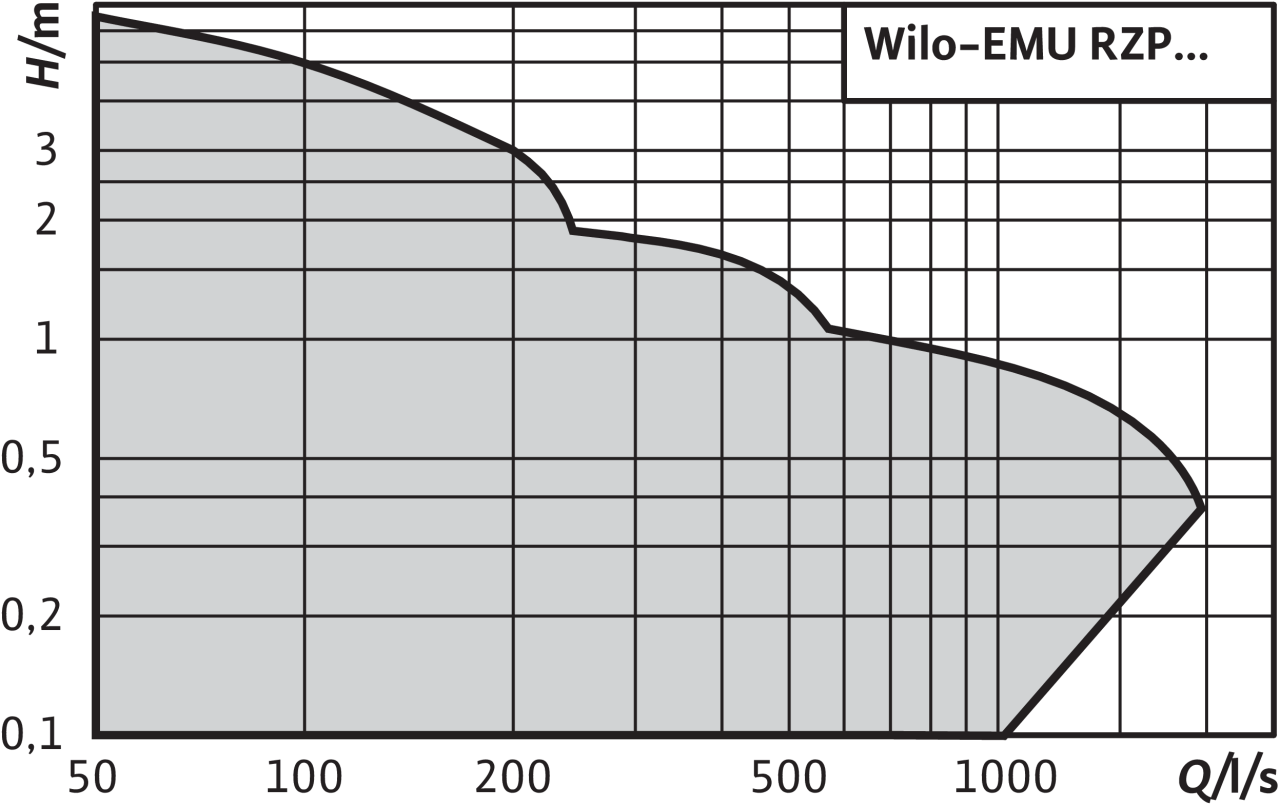

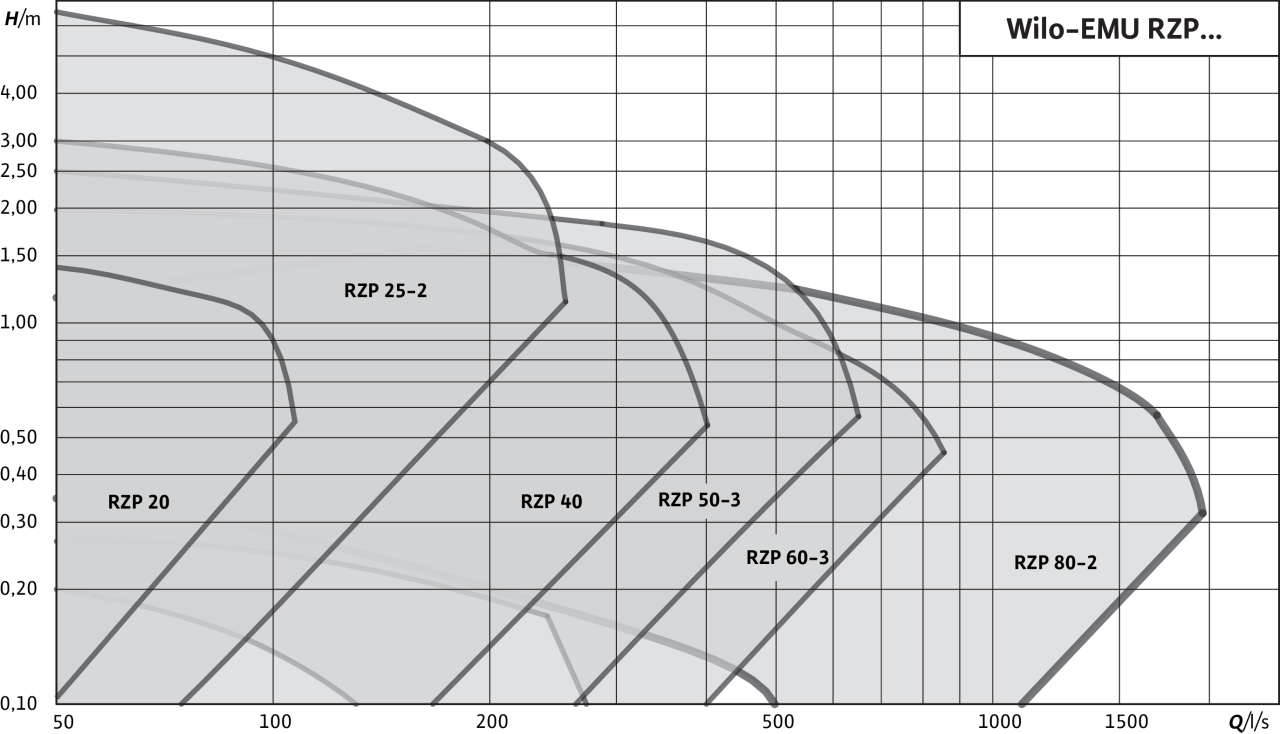

Рабочее поле

Характеристики

Оснащение/функции
