Описание серии
Аналогично рисунку
Тип
Компактная напорная установка для отвода сточных вод для установки под полом
Применение
Перекачивание предварительно очищенных сточных вод без фекалий (согласно DIN EN 12050-2), для которых невозможен отвод в канализацию путем естественного перепада высот.
Обозначение
| Например: | Wilo-DrainLift Box 32/8 |
| Box | Напорная установка отвода грязной воды (монтаж под полом) |
| 32 | Номинальный диаметр напорного патрубка (DN 32, Г? 40) |
| 8 | Макс. напор [м] |
Особенности/преимущества продукции
- Удобный монтаж благодаря встроенному насосу и обратному клапану
- Большой объем резервуара обеспечивает небольшое кол-во пусков
- Простое техобслуживание
- Ревизионный люк под плитку, из нержавеющей стали, с сифоном
- С дополнительным патрубком для подсоединения второго резервуара
Материалы
- Резервуар для монтажа под полом: синтетический материал полиэтилен
- Электродвигатель: Нержавеющая сталь
- Корпус гидравлической системы: синтетический материал PP-GF30 для Box 32..., серый чугун EN-GJL-200 для Box 40
Технические характеристики
- Электроподключение к сети 1~230 В, 50 Гц
- Сетевой кабель электропитания длиной 10 м (5 м при 40/10), со штекером с защитным контактом
- Режим работы S3 -25%
- Температура перекачиваемой жидкости макс. 35В° C, при 32/8 и 32/11 кратковременно (3 мин.) 90В° C
- Подсоединение к напорному патрубку Г? 40 мм
- Подключение к подводящему трубопроводу 100 мм
- Подсоединение для вентиляции 100 мм
- Класс защиты IP 67
- Общий объем резервуара 85 л
- Объем включения 22 л, при 40/10 30 л
Оснащение/функции
- Готовы к подключению
- Резервуар из синтетического материала с уже установленным насосом для отвода загрязненной воды, напорным трубопроводом и встроенным обратным клапаном
- Термический контроль электродвигателя
- Контроль уровня при помощи поплавкового выключателя
Описание/конструкция
Автоматически работающая установка водоотведения со встроенным погружным насосом и обратным клапаном. Готова к монтажу в пространстве под полом. Гибкость подсоединения благодаря двум напорным патрубкам DN 100 и одному патрубку (DN 100) для соединения со вторым резервуаром.
Комплект поставки
Готовый к подключению, смонтированный насос со встроенным поплавковым выключателем в ударопрочном баке из синтетического материала для монтажа под полом. Установка полностью готова к работе благодаря предварительному монтажу напорного трубопровода и обратного клапана. Кабель насоса (длиной 5 м или 10 м) со встроенным штекером с защитным контактом. инструкция по монтажу и эксплуатации.
Рабочее поле

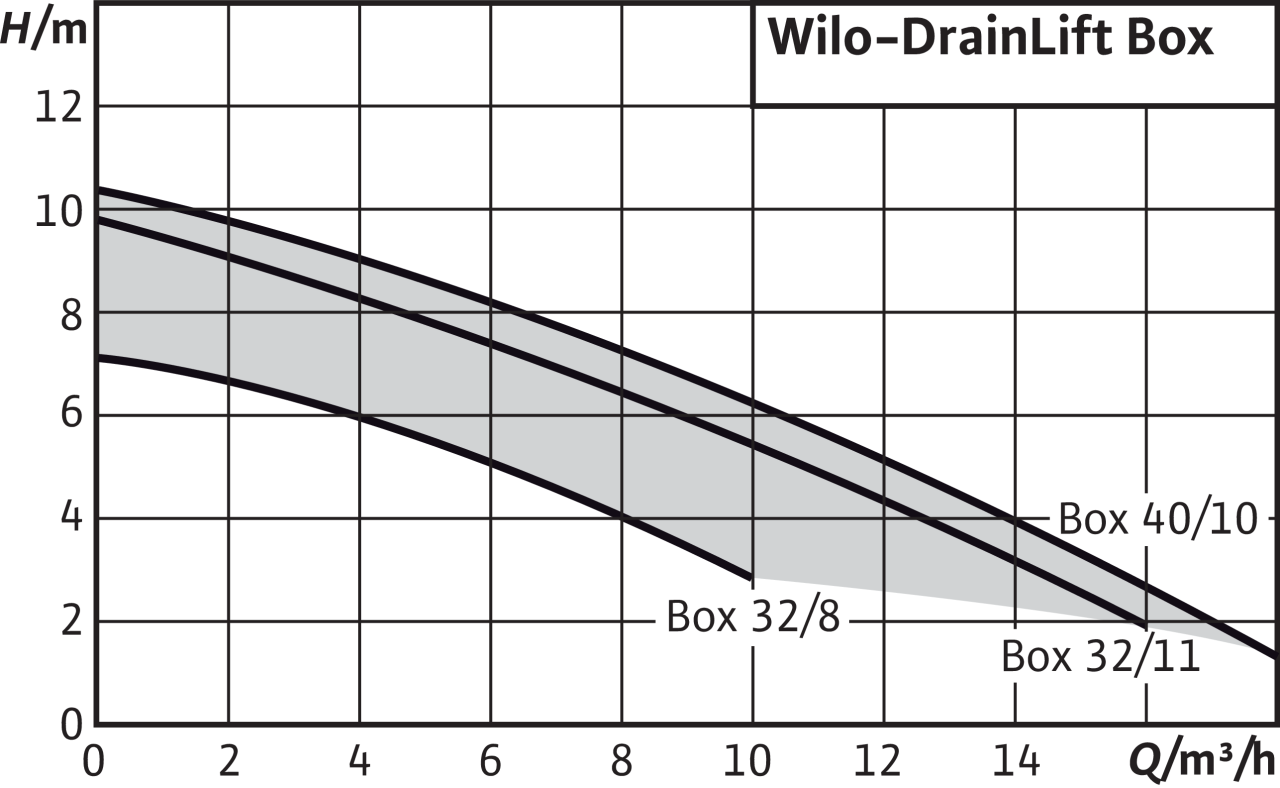

Рабочее поле Wilo-DrainLift Box
Оснащение/функции
| Конструкция | |
|---|---|
| Не боится затопления | • |
| Однонасосная установка | - |
| Двухнасосная установка | • |
| Однофазный электродвигатель | • |
| Трехфазный электродвигатель | - |
| Расположение насоса: моторный блок вне резервуара | - |
| Расположение насоса: вне резервуара | - |
| Расположение насоса: в резервуаре | • |
| Камера сжатия | - |
| Уплотнение со стороны перекачиваемой жидкости, скользящее торцевое уплотнение | • |
| Уплотнение со стороны перекачиваемой жидкости, манжетное уплотнение вала | - |
| Встроенный обратный клапан | • |
| Охлаждающий кожух | • |
| Одноканальное рабочее колесо | - |
| Многолопастное рабочее колесо | • |
| Свободновихревое рабочее колесо | - |
| Режущий механизм | - |
| Запатентованное взмучивающее устройство | • |
| Оснащение/функции | |
| Выбор точки подсоединения приточных трубопроводов на месте. | - |
| Фильтр с активированным углем | - |
| Контроль уровня: С поплавковым выключателем | • |
| Контроль уровня: при помощи датчика уровня | - |
| Контроль уровня: при помощи пневматического датчика давления | - |
| Контроль температуры электродвигателя | • |
| Контроль герметичности электродвигателя | - |
| Аварийная сигнализация энергонезависимая | - |
| Аварийная сигнализация беспотенциальный контакт | - |
| Готовность к подключению | • |
| Разъемный соединительный кабель | - |
| прибор управления | - |
| Шланговое соединение для ручного мембранного насоса | - |
| Уплотнение для соединения всасывающего трубопровода к ручному мембранному насосу | - |
| Шланговое соединение для отвода воздуха | - |
| Напорный шланг | - |
| Монтажный материал | |
| Принадлежности для крепления | - |
| Комплект для подсоединения напорного трубопровода | • |
| Резак для вырезания входных отверстий | - |
| Кольцевая ножовка для приточного отверстия | - |
| Уплотнение для приточного трубопровода | - |
| Звукоизолирующий материал | - |
| Обозначение | Подключение к сети | Общий объем V | Напорный патрубок | Приточный трубопровод | Диагональные размеры | Арт.-№ |
|---|---|---|---|---|---|---|
| DrainLift Box 32/8 | 1~230 V, 50 Hz | 113 л | Г?40 | DN 100 | 720 мм | 2521820 |
| DrainLift Box 32/11 | 1~230 V, 50 Hz | 113 л | Г?40 | DN 100 | 720 мм | 2521821 |
| DrainLift Box 40/10 | 1~230 V, 50 Hz | 113 л | Г?40 | DN 100 | 720 мм | 2521822 |
