Wilo-DrainLift M

Описание серии

Аналогично рисунку

Тип

Напорная установка для отвода сточных вод в качестве одно- или двухнасосной установки

Применение

Перекачивание сточных вод с фекалиями (согласно DIN EN 12050-1), которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).

Обозначение

Особенности/преимущества продукции

• Компактная установка
• Удобный монтаж вследствие малого веса и большого объема поставки
• Гибкость благодаря свободному выбору места подсоединения приточного трубопровода
• Надежность эксплуатации, благодаря встроенной тепловой защите электродвигателя и независимой от сети аварийной сигнализацией

Материалы

• Корпус электродвигателя: нержавеющая сталь 1.4301
• Корпус гидравлической системы: Серый чугун EN-GJL-250
• Рабочее колесо: синтетический материал полиуретан
• Резервуар: синтетический материал полиэтилен

Технические характеристики

• Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Потребляемая мощность P₁ = 1,3 кВт
• Длина кабеля от установки к прибору управления 4 м/кабель штекера 1,5 м
• Режим работы S3-15%, 80 сек.
• Макс. температура перекачиваемых жидкостей 40 В°C, кратковременно 3 мин., 60 В°C
• Макс. температура окружающей среды 40 В°C
• Свободный проход для сферических частиц 45 мм
• Напорный патрубок DN 80
• Подключение к подводящему трубопроводу DN 40/DN 100/DN 150
• Подключение к вентиляционному трубопроводу DN 70
• Мин. высота подсоединения приточного трубопровода (монтажный уровень до середины подводящего патрубка) 180 мм
• Класс защиты (без прибора управления) IP 67
• Общий объем резервуара в зависимости от типа от 62 л до 115 л
• Объем включения в зависимости от типа от 24 л до 40 л

Оснащение/функции

• Готовы к подключению
• Термический контроль электродвигателя
• Контроль уровня при помощи поплавкового выключателя
• Энергонезависимая аварийная сигнализация
• Беспотенциальный контакт
• Отсоединяемый кабель насоса
• Обратный клапан (исполнение RV)
• Уплотнение для приточного трубопровода
• Кольцевая ножовка для приточного отверстия
• Шланговое соединение для отвода воздуха
• Уплотнение для соединения всасывающего трубопровода к ручному мембранному насосу
• Комплект для подсоединения напорного трубопровода
• Принадлежности для крепления
• Звукоизолирующий материал
• Прибор управления

Описание/конструкция

Готовая к подсоединению и полностью затапливаемая напорная установка для отвода сточных вод (высота затопления: 2 м вод. ст., время погружения: 7 дней) с газо- и водонепроницаемым накопительным резервуаром и защитой от всплытия. Центробежный насос со свободновихревым рабочим колесом.

DrainLift M1/8:

Однонасосная установка с однофазным или трехфазным электродвигателем для автоматического режима работы. Прибор управления со штекером с защитным контактом или CEE, беспотенциальным контактом, встроенной энергонезависимой аварийной сигнализацией и настраиваемым временем задержки выключения.

Исполнение RV с обратным клапаном, входящим в комплект поставки.

DrainLift M2/8:

Двухнасосная установка для автоматического режима работы (с автоматическим переключением насосов, режимом работы резервного насоса и режимом включения второго насоса при пиковых нагрузках). Благодаря встроенному двойному обратному клапану необходимо подсоединение только одного напорного трубопровода. Прибор управления со штекером с защитным контактом или штекером CEE, беспотенциальным контактом, индикацией периодичности техобслуживания и ранним распознаванием ошибок, а также встроенной энергонезависимой сигнализацией и настраиваемым временем задержки выключения.

Внимание: Не допускается затопление прибора управления, поэтому его необходимо установить в защищенном от воды месте.

Комплект поставки

Готовая к подсоединению напорная установка для отвода сточных вод, включая:

• Прибор управления с энергонезависимой аварийной сигнализацией и штекером
• 1 уплотнение для приточного трубопровода DN 100
• 1 кольцевая ножовка для приточного отверстия DN 100
• 1 уплотнение вала для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Г? 50 мм
• 1 манжета для подсоединения для вентиляции DN 70
• 1 фланцевый переходник DN 80/100 с плоским уплотнением, гибкой шланговой вставкой и крепежным материалом для подсоединения напорного трубопровода DN 100
• 1 обратный клапан DN 80 (только M1/8RV и M2/8)
• Шумопоглощающие полоски для бесшумной установки
• Аккумулятор 9 В
• Крепежный материал
• Инструкция по монтажу и эксплуатации

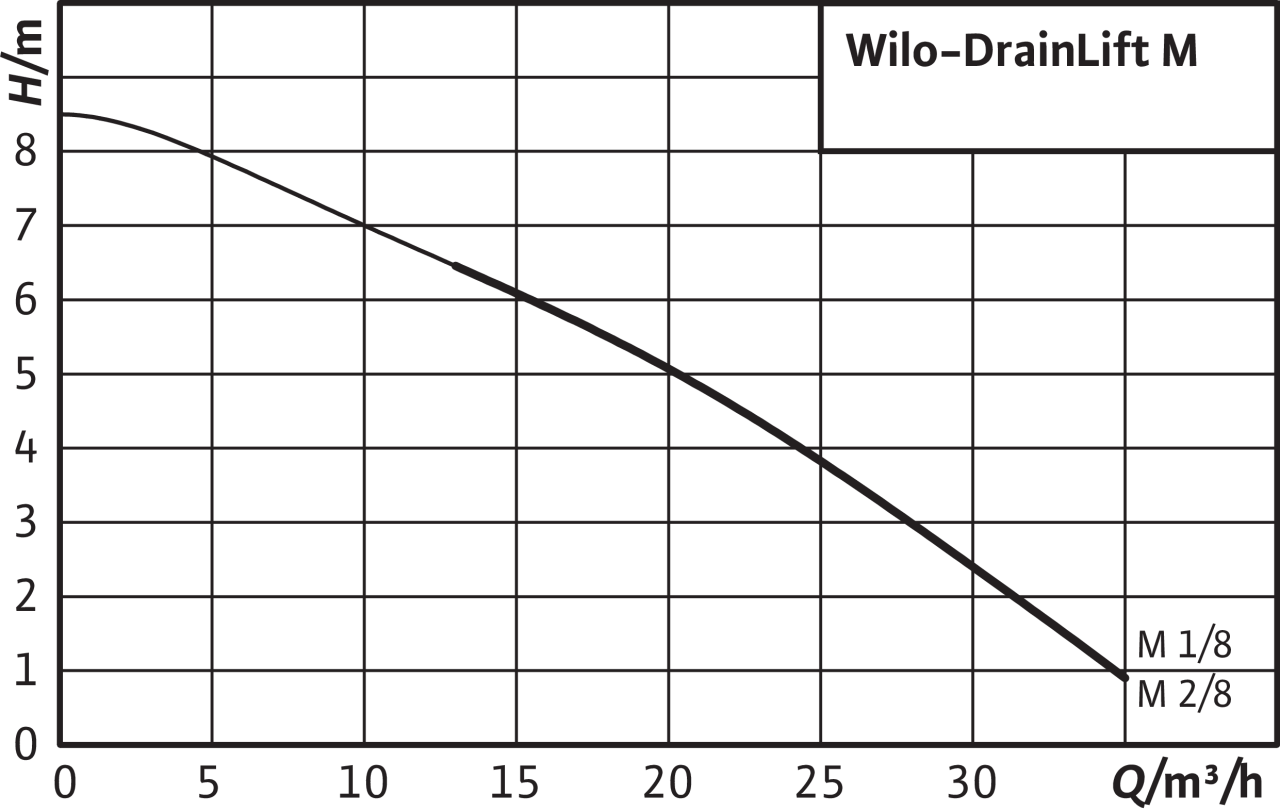

Рабочее поле
