Описание серии

Аналогично рисунку

Тип

Погружной насос для отвода сточных вод без системы охлаждения для длительного режима работы для стационарной и мобильной установки в погруженном состоянии.

Применение

Перекачивание следующих сред:

  • сточные воды с фекалиями;
  • предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
  • загрязненная вода;

Обозначение

например:Wilo-EMU FA 08.22W-133 + T 12-2/11GEx
FAПогружной насос для отвода сточных вод
08x10 = номинальный диаметр подсоединения к напорному патрубку, напр., DN 80
22Условный показатель подача-напор
WТип рабочего колеса: <br/>W = свободновихревое рабочее колесо <br/>E = однолопастное рабочее колесо
133Диаметр рабочего колеса в мм
TЗаполненный воздухом электродвигатель без системы охлаждения
12Типоразмер
2Число полюсов электродвигателя
11x10 = длина пакета в мм
ПИсполнение уплотнения <br/>H = уплотнение вала/скользящее торцовое уплотнение <br/>G = два отдельных скользящих торцовых уплотнения
ExСо взрывозащищенным исполнением согласно ATEX

Особенности/преимущества продукции

  • Надежность в эксплуатации благодаря гидравлическим частям со свободновихревыми и одноканальными рабочими колесами с большим свободным проходом
  • Технологическая надежность благодаря опциональной функции контроля для камеры уплотнений

Технические характеристики

  • Электроподключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S2-15 или S2-30
  • Контроль электродвигателя: Температура обмотки
  • Класс защиты: IP68
  • Класс нагревостойкости изоляции изоляции: H
  • Температура перекачиваемой жидкости: от 3 до 40 В°C
  • Длина кабеля: 10 м
  • Свободный проход от 45 до 100 мм.
  • Макс. глубина погружения: 20 км

Оснащение/функции

  • Тяжелое высокопрочное исполнение из серого чугуна
  • Электродвигатели насосов с сухим ротором с взрывозащитой в соответствии с ATEX
  • Контроль температуры обмотки

Описание/конструкция

Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8%. Применяются следующие типы рабочих колес:

  • Свободновихревое рабочее колесо (W)
  • Одноканальное рабочее колесо (E)

Все гидравлические части с однолопастными рабочими колесами оснащены стационарным и вращающимся кольцом щелевого уплотнения из закаленного материала. Они способствуют тому, что продуктивность агрегата остается в течение долгого времени на одинаково высоком уровне, и снижают расходы на техобслуживание.

Электродвигатель

Электродвигатели с поверхностным охлаждением (двигатель T) не имеют собственной системы охлаждения и отводят тепло через детали корпуса непосредственно в окружающую перекачиваемую среду. Поэтому данные электродвигатели могут использоваться погруженном состоянии в длительном режиме работы. В зависимости от типоразмера они могут эксплуатироваться в кратковременном режиме работы также в непогруженном состоянии.

У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. К ней имеется доступ снаружи и опционально может контролироваться при помощи стержневого электрода. Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.

Кабельный ввод имеет продольную герметизацию, длина кабеля составляет 10 м, кабель имеет свободные концы.

Уплотнение

В зависимости от типа электродвигателя возможны следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:

  • Вариант H: со стороны перекачиваемой жидкости – скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
  • Вариант G: два независимо работающих скользящих торцовых уплотнения

Взрывозащищенное исполнение

Двигатели имеют взрывозащищенное исполнение в соответствии с директивой ATEX.

Материалы

  • Корпус насоса: EN-GJL-250
  • Рабочее колесо: EN-GJL или EN-GJS
  • Статические уплотнения: NBR
  • Уплотнение со стороны перекачиваемой жидкости: скользящее торцовое уплотнение из SiC/SiC
  • Уплотнение со стороны электродвигателей (в зависимости от типа):
    - уплотнение вала из NBR
    - скользящее торцовое уплотнение из SiC/SiC или графита/керамики
  • Корпус электродвигателя: EN-GJL-250
  • Вал: нержавеющая сталь 1.4021

Комплект поставки

  • Готовый к подсоединению погружной насос для отвода сточных вод с кабелем электропитания длиной 10 м без штекера
  • Инструкция по монтажу и эксплуатации

Принадлежности

  • Устройство погружного монтажа или опора насоса
  • Различные переходники и муфты Storz
  • Цепи
  • Крепежные комплекты с анкерной стяжкой
  • Приборы управления, реле и штекеры

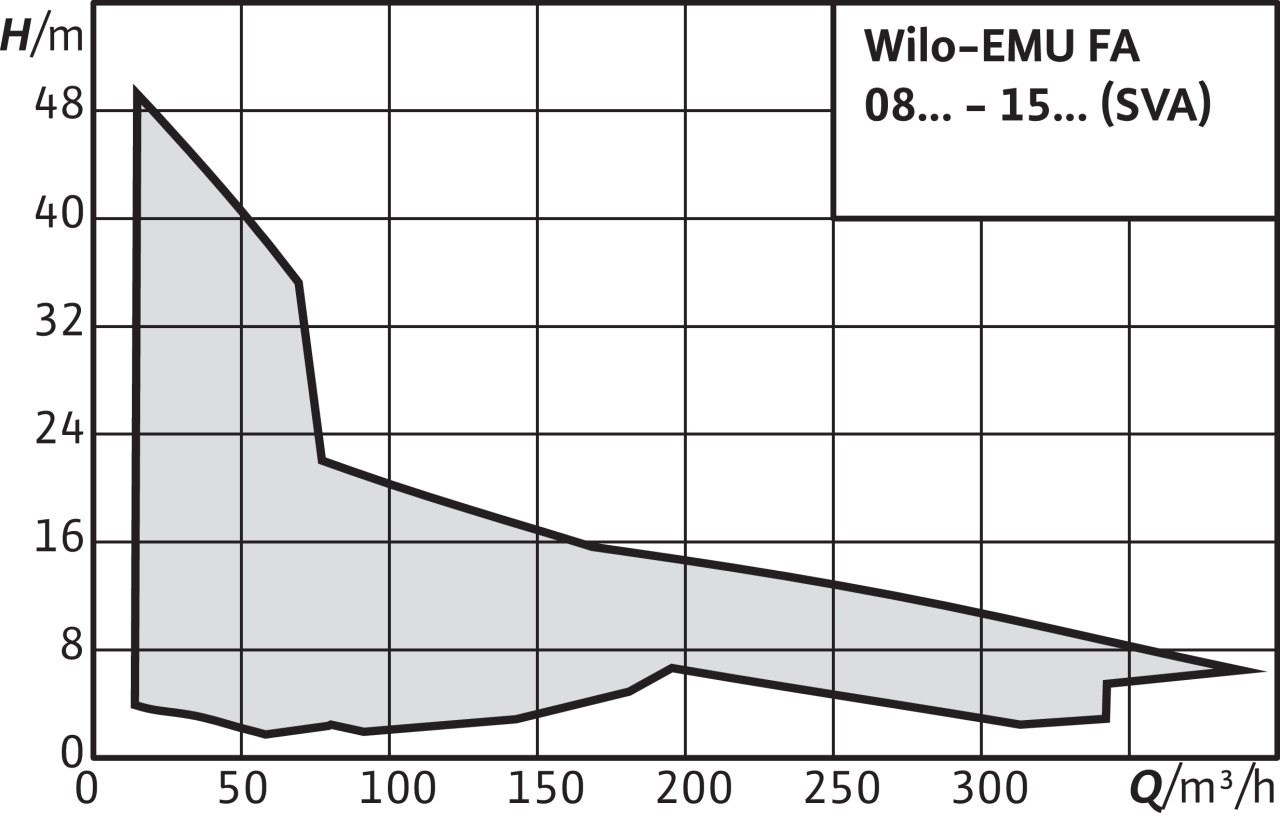

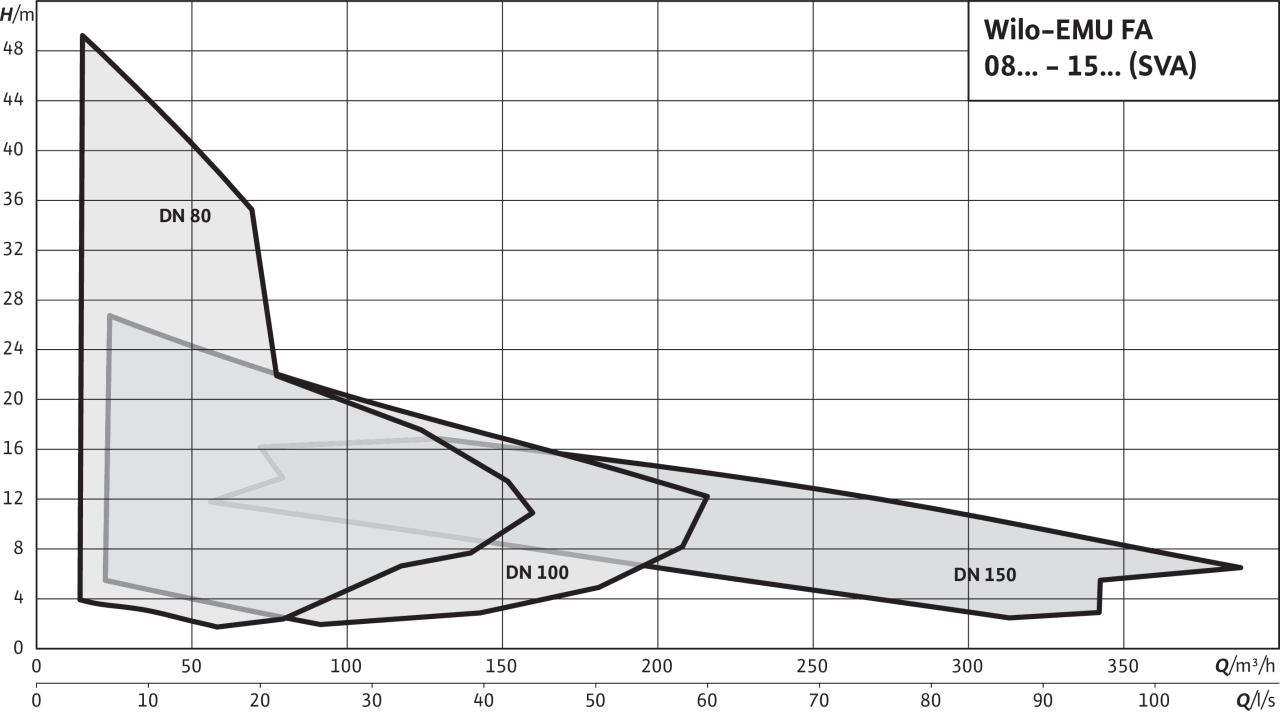

Рабочее поле

Рабочее поле

Оснащение/функции

Конструкция
Не боится затопления
Одноканальное рабочее колесо
Свободновихревое рабочее колесо
Многолопастное рабочее колесо-
Открытое многолопастное рабочее колесо-
Режущий механизм-
Взмучивающее устройство-
Камера сжатия
Камера утечек
Уплотнение со стороны электродвигателя, скользящее торцевое уплотнение
Уплотнение со стороны электродвигателя, манжетное уплотнение вала
Уплотнение со стороны перекачиваемой жидкости, скользящее торцевое уплотнение
Однофазный электродвигатель-
Трехфазный электродвигатель
Прямой пуск
Пуск по схеме звезда-треугольник
Эксплуатация частотного преобразователя
Электродвигатель заполнен воздухом
Электродвигатель с масляным охлаждением-
Электродвигатель заполнен воздухом с циркуляционным охлаждением-
Применение
Стационарная установка в погруженном состоянии
Мобильная установка в погруженном состоянии
Стационарная установка в непогруженном состоянии-
Мобильная установка в непогруженном состоянии-
Оснащение/функции
Контроль герметичности электродвигателя
Контроль камеры уплотненийВє
Контроль камеры утечек
Контроль температуры электродвигателя биметалл
Контроль температуры электродвигателя PTC-
Взрывозащита
Поплавковый выключатель-
Коробка конденсатора при 1~230 В-
Готовность к подключению-
Материалы
Корпус насосаСерый чугун
Рабочее колесоСерый чугун
Корпус электродвигателяСерый чугун
Тип насоса Напорный патрубок Макс. расход Qmax Макс. напор Hmax Оптимальный расход Qopt Оптимальный напор Hopt Номинальный ток IN Номинальная мощность электродвигателя P2 Взрывозащита Вид уплотнения Арт.-№
FA 08.53-170E + T 13-4/9HExDN 8022 l/s10 M13 l/s5 M4.2 A1.75 кВтATEXH (WDR/GLRD)6047614
FA 08.53-185E + T 13-4/12HExDN 8025 l/s12 M14 l/s7 M5.1 A2.25 кВтATEXH (WDR/GLRD)6047616
FA 08.53-200E + T 13-4/18HExDN 8029 l/s13 M18 l/s9 M9.2 A4 кВтATEXH (WDR/GLRD)6047618
FA 08.53-215E + T 13-4/18HExDN 8033 l/s15 M19 l/s10 M9.2 A4 кВтATEXH (WDR/GLRD)6046643
FA 08.64-234E + T 17-4/16HExDN 8039 l/s18 M20 l/s13 M13.5 A6.5 кВтATEXH (WDR/GLRD)6047622
FA 08.64-246E + T 17-4/16HExDN 8041 l/s20 M21 l/s14 M13.5 A6.5 кВтATEXH (WDR/GLRD)6047624
FA 08.64-258E + T 17.2-4/24HExDN 8044 l/s25 M24 l/s17 M21 A10 кВтATEXH (WDR/GLRD)6047626
FA 08.64-270E + T 17.2-4/24HExDN 8042 l/s26 M26 l/s19 M21 A10 кВтATEXH (WDR/GLRD)6047628
FA 08.64-278E + T 17.2-4/24HExDN 8034 l/s28 M27 l/s20 M21 A10 кВтATEXH (WDR/GLRD)6047630
FA 08.66-150W +T 17-2/22HExDN 8027 l/s29 M14 l/s17 M20.5 A10.5 кВтATEXH (WDR/GLRD)6049218
FA 08.66-180W +T 20.1-2/22GExDN 8026 l/s38 M16 l/s26 M30 A15.5 кВтATEXG (GLRD/GLRD)6049220
FA 08.66-210W +T 20.1-2/22GExDN 8019 l/s49 M21 l/s34 M30 A15.5 кВтATEXG (GLRD/GLRD)6049221
FA 10.22-170W + T 17-4/8HExDN 10016 l/s8 M13 l/s5 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047650
FA 10.22-185W + T 17-4/8HExDN 10023 l/s10 M14 l/s6 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047652
FA 10.22-200W + T 17-4/8HExDN 10023 l/s12 M17 l/s7 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047654
FA 10.22-230W + T 17-4/8HExDN 10017 l/s13 M18 l/s10 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047656
FA 10.22-230W + T 17-4/12HExDN 10025 l/s13 M18 l/s10 M9.4 A4.5 кВтATEXH (WDR/GLRD)6035738
FA 10.22-260W + T 17-4/12HExDN 10012 l/s16 M24 l/s10 M9.4 A4.5 кВтATEXH (WDR/GLRD)6047658
FA 10.33-208E + T 17-4/8HExDN 10036 l/s16 M22 l/s9 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047662
FA 10.33-223E + T 17-4/12HExDN 10039 l/s18 M25 l/s11 M9.4 A4.5 кВтATEXH (WDR/GLRD)6047664
FA 10.33-238E + T 17-4/16HExDN 10039 l/s21 M27 l/s14 M13.5 A6.5 кВтATEXH (WDR/GLRD)6047666
FA 10.34-234E + T 17-4/16HExDN 10050 l/s20 M23 l/s12 M13.5 A6.5 кВтATEXH (WDR/GLRD)6045118
FA 10.34-258E + T 17.2-4/24HExDN 10058 l/s23 M24 l/s17 M21 A10 кВтATEXH (WDR/GLRD)6045117
FA 10.34-278E + T 20.1-4/22GExDN 10060 l/s27 M29 l/s20 M30.5 A15 кВтATEXG (GLRD/GLRD)6047678
FA 10.41-153E + T 17-4/8HExDN 10025 l/s7 M19 l/s3 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047680
FA 10.41-173E + T 17-4/8HExDN 10033 l/s10 M24 l/s5 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047684
FA 10.41-193E + T 17-4/8HExDN 10039 l/s12 M27 l/s6 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047688
FA 10.41-203E + T 17-4/8HExDN 10041 l/s12 M28 l/s7 M7.9 A3.5 кВтATEXH (WDR/GLRD)6047690
FA 10.82-215E + T 17-4/16HExDN 10072 l/s14 M50 l/s8 M13.5 A6.5 кВтATEXH (WDR/GLRD)6047722
FA 10.82-230E + T 17.2-4/24HExDN 10080 l/s17 M54 l/s10 M21 A10 кВтATEXH (WDR/GLRD)6047724
FA 10.82-245E + T 17.2-4/24HExDN 10087 l/s20 M60 l/s11 M21 A10 кВтATEXH (WDR/GLRD)6047726
FA 15.52-215E + T 17-4/16HExDN 15085 l/s13 M50 l/s7 M13.5 A6.5 кВтATEXH (WDR/GLRD)6046644
FA 15.52-230E + T 17.2-4/16HExDN 15047 l/s16 M60 l/s8 M13.5 A6.5 кВтATEXH (WDR/GLRD)6049225
FA 15.52-230E + T 17.2-4/24HExDN 15095 l/s16 M60 l/s8 M21 A10 кВтATEXH (WDR/GLRD)6047730
FA 15.52-245E + T 17.2-4/24HExDN 15096 l/s20 M64 l/s10 M21 A10 кВтATEXH (WDR/GLRD)6047732
FA 15.52-260E + T 20.1-4/22GExDN 150103 l/s22 M66 l/s12 M30.5 A15 кВтATEXG (GLRD/GLRD)6047734

Купить в группе Wilo-EMU FA (стандартный вариант) выбрав из 36 наименований.
