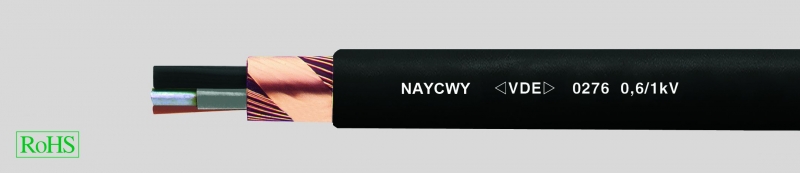

NAYCWY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 или HD 603 S1 и IEC 60502
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -40 °C до +70 °C
Допустимая рабочая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NAYCWY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE
- Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 или HD 603 S1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая рабочая температурапроводника +70 °C
-
Допустимая температура при коротком замыкании +160°C(время короткого замыкания 5 сек.)
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Макс. допустимое растягивающееусилие = 30 Н/мм²
-
Минимальный радиус изгибаприбл. 12х Ø кабеля
- Алюминиевые провода в соответствии с DIN VDE 0295 кл. 1, BS 6360 кл. 1, IEC 60228 или HD 383
- От 16 до 25 мм² — круглый провод
- Однопроволочный (re) 35-240 мм²
- Секторный многопроволочный проводник (sm)
- PVC-изоляция жил, DIV4 в соответствии с HD 603.1
- Цвет жилы в соответствии с DIN VDE 0293-308 или HD 186
- Концентрический повив жил
- Заполняющий компаунд
-
Концентрический проводник,из волнообразных медных проволок (CEANDER),во внешнем повиве — медная лента
- Внешняя PVC-оболочка, DMV5 в соответствии с HD 603.1
- Цвет оболочки — чёрный
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиОба внешних провода изолированы 1,4 ВОднофазные системыОдин внешний провод заземлён 0,7 кВ
-
Цепь трёхфазного тока 1,2 кВс концентрическим проводником исечением от 240мм² 3,6 кВ
-
re = круглый однопроволочный проводsm = секторный многопроволочный проводник
Данный силовой кабель применяется преимущественно для прокладки в земле, особенно в местных электросетях, в промышленности для распределительных установок, электростанций в тех областях, где требуется повышенная электрическая и механическая защита. Прокладывается в воде, на открытом воздухе, в бетоне, внутри помещений и в кабель-каналах. Концентрическую жилу (С) можно применять в качестве PE-, PEN-проводника или в качестве экрана. Благодаря волнообразному исполнению (Ceander) концентрического проводника при монтаже возможно любое количество кабельных ответвлений без необходимости разрезания, тем самым обеспечивается оптимальная эксплуатационная безопасность. CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Art.-Nr. | Aderzahl x Nennquer- schnitt mm² |
Außen-Ø ca. mm | Cu-Zahl kg / km | Alu-Zahl kg / km | Gewicht ca. kg / km | Preis EUR / 100m Cu 0,- Standardlänge | Preis EUR / 100m Cu 0,- Schnittlänge | |
| 36009 | 3 x 10 | re / 10 | 20,2 | 88,0 | 87,0 | 603,0 | 927,00 | 1001,00 |
| 36010 | 3 x 16 | re / 16 | 22,3 | 125,0 | 139,0 | 754,0 | 1030,00 | 1112,00 |
| 36011 | 3 x 25 | re / 25 | 25,5 | 170,0 | 218,0 | 1043,0 | 1276,00 | 1378,00 |
| 36012 | 3 x 25 | rm / 16 | 26,6 | 125,0 | 218,0 | 1046,0 | 1215,00 | 1312,00 |
| 36013 | 3 x 25 | rm / 25 | 26,6 | 170,0 | 218,0 | 1101,0 | 1313,00 | 1418,00 |
| 36014 | 3 x 35 | re / 35 | 27,6 | 240,0 | 305,0 | 1243,0 | 1510,00 | 1631,00 |
| 36015 | 3 x 35 | sm / 16 | 26,4 | 125,0 | 305,0 | 1002,0 | 1373,00 | 1483,00 |
| 36016 | 3 x 35 | sm / 35 | 26,4 | 240,0 | 305,0 | 1107,0 | 1586,00 | 1713,00 |
| 36017 | 3 x 50 | sm / 25 | 29,4 | 170,0 | 435,0 | 1283,0 | 1841,00 | 1988,00 |
| 36018 | 3 x 70 | sm / 35 | 32,6 | 240,0 | 609,0 | 1633,0 | 2205,00 | 2381,00 |
| 36019 | 3 x 70 | sm / 70 | 33,4 | 475,0 | 609,0 | 1838,0 | 2426,00 | 2620,00 |
| 36020 | 3 x 95 | sm / 50 | 38,1 | 340,0 | 827,0 | 2136,0 | 2925,00 | 3159,00 |
| 36021 | 3 x 95 | sm / 95 | 38,1 | 640,0 | 827,0 | 2449,0 | 3364,00 | 3633,00 |
| 36022 | 3 x 120 | sm / 50 | 40,8 | 340,0 | 1044,0 | 2517,0 | 3546,00 | 3830,00 |
| 36023 | 3 x 120 | sm / 70 | 40,8 | 475,0 | 1044,0 | 2612,0 | 3900,00 | 4212,00 |
| 36024 | 3 x 150 | sm / 70 | 44,9 | 475,0 | 1305,0 | 3019,0 | 4167,00 | 4500,00 |
| 36025 | 3 x 150 | sm / 150 | 45,5 | 1000,0 | 1305,0 | 3517,0 | 5209,00 | 5626,00 |
| 36026 | 3 x 185 | sm / 70 | 49,8 | 475,0 | 1610,0 | 3741,0 | 3938,00 | 4253,00 |
| 36027 | 3 x 185 | sm / 95 | 49,8 | 640,0 | 1610,0 | 3895,0 | 4135,00 | 4466,00 |
| 36028 | 3 x 240 | sm / 70 | 55,4 | 475,0 | 2088,0 | 4539,0 | 4078,00 | 4404,00 |
| 36029 | 3 x 240 | sm / 120 | 55,8 | 800,0 | 2088,0 | 4838,0 | 5072,00 | 5478,00 |
| 36030 | 3 x 240 | sm / 240 | 56,0 | 1665,0 | 2088,0 | 5611,0 | 7100,00 | 7668,00 |
| 32840 | 4 x 16 | re / 16 | 23,9 | 125,0 | 186,0 | 801,0 | 1145,00 | 1237,00 |
| 32841 | 4 x 25 | re / 16 | 28,9 | 125,0 | 290,0 | 1243,0 | 1350,00 | 1458,00 |
| 32842 | 4 x 35 | re / 16 | 30,3 | 125,0 | 406,0 | 1282,0 | 1525,00 | 1647,00 |
| 32843 | 4 x 50 | sm / 25 | 34,8 | 170,0 | 580,0 | 1689,0 | 2045,00 | 2209,00 |
| 32844 | 4 x 70 | sm / 35 | 38,6 | 240,0 | 814,0 | 2074,0 | 2450,00 | 2646,00 |
| 32845 | 4 x 95 | sm / 50 | 44,4 | 340,0 | 1102,0 | 2779,0 | 3250,00 | 3510,00 |
| 32846 | 4 x 120 | sm / 70 | 48,7 | 475,0 | 1392,0 | 3365,0 | 3940,00 | 4256,00 |
| 32847 | 4 x 150 | sm / 70 | 53,3 | 475,0 | 1740,0 | 3813,0 | 4630,00 | 5001,00 |
| 32848 | 4 x 185 | sm / 95 | 59,1 | 640,0 | 2146,0 | 4877,0 | 5250,00 | 5670,00 |
| 32849 | 4 x 240 | sm / 120 | 66,0 | 800,0 | 2784,0 | 6017,0 | 6440,00 | 6956,00 |
