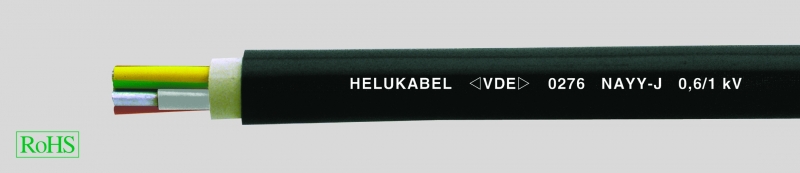

NAYY, силовой кабель 0,6/1 Кв, в соответствии с VDE
NAYY многожильный
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
Изоляция жил и оболочки из термопластичного PVC- компаунда
Температурный диапазон
подвижно от -5 °C до +50...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NAYY многожильный
- Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
- Изоляция жил и оболочки из термопластичного PVC- компаунда
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
- Допустимая рабочая температура проводника +70 °C
-
Допустимая температура при коротком замыкании(время короткого замыкания 5 сек.)≤ 300 мм² +160°C> 300 мм² +140°C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Макс. допустимое растягивающее усилиепосредством сквозного кабельного чулка для алюминиевого проводаCE= 30 Н/мм²
-
Допустимая токовая нагрузкав соответствии с DIN VDE 0276 часть 603 вв нормальном режиме — таблица 14 и 15в случае короткого замывания — таблица 17
-
Минимальный радиус изгибамногожильный 12хØ кабеляодножильный 15хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Пожарная нагрузкасм. табл. в приложении
- Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2 (одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2)
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603
- Концентрическая повивная скрутка жил
- Общая обмотка
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.1
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиоба внешних провода изолированы 1,4 ВОднофазные системыодин внешний провод заземлён 0,7 кВ
- Цепь трёхфазного тока 1,2 кВ
-
re = круглый однопроволочный провод;se = секторный однопроволочный провод;rm = круглый многопроволочный проводник;
-
J-исполнение = с желто-зеленой жилой заземленияO-исполнение = без желто-зеленой жилы заземления
Силовой кабель для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются механические повреждения.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес алюминия кг / км | Вес пр. кг / км | Исполнение J Арт.№ | AWG-номер | Исполнение O Арт.№ | AWG-номер | |
| 4 x 16 | re | 23,0 | 186,0 | 750,0 | 32301 | 6 | 32184 | 6 |
| 4 x 25 | re | 26,0 | 290,0 | 950,0 | 32302 | 4 | 32185 | 4 |
| 4 x 35 | re | 28,5 | 406,0 | 1120,0 | 32303 | 2 | 32186 | 2 |
| 4 x 50 | se | 30,0 | 580,0 | 1151,0 | 32304 | 1 | 32187 | 1 |
| 4 x 70 | se | 35,0 | 812,0 | 1549,0 | 32305 | 2/0 | 32188 | 2/0 |
| 4 x 95 | se | 39,5 | 1102,0 | 2030,0 | 32306 | 3/0 | 32189 | 3/0 |
| 4 x 95 | sm | 39,5 | 1102,0 | 2030,0 | 32177 | 3/0 | 32190 | 3/0 |
| 4 x 120 | se | 44,0 | 1392,0 | 2400,0 | 32307 | 4/0 | 32191 | 4/0 |
| 4 x 120 | sm | 44,0 | 1392,0 | 2400,0 | 32178 | 4/0 | 32192 | 4/0 |
| 4 x 150 | se | 46,0 | 1740,0 | 3030,0 | 32308 | 300 kcmil | 32193 | 300 kcmil |
| 4 x 150 | sm | 46,0 | 1740,0 | 3030,0 | 32179 | 300 kcmil | 32194 | 300 kcmil |
| 4 x 185 | se | 51,0 | 2146,0 | 3650,0 | 32309 | 350 kcmil | 32195 | 350 kcmil |
| 4 x 185 | sm | 51,0 | 2146,0 | 3650,0 | 32180 | 350 kcmil | 32196 | 350 kcmil |
| 4 x 240 | se | 56,0 | 2784,0 | 4800,0 | 32310 | 500 kcmil | 32197 | 500 kcmil |
| 4 x 240 | sm | 56,0 | 2784,0 | 4800,0 | 32181 | 500 kcmil | 32198 | 500 kcmil |
| 4 x 300 | se | 64,0 | 3480,0 | 5596,0 | 32182 | 600 kcmil | 32199 | 600 kcmil |
| 4 x 300 | sm | 64,0 | 3480,0 | 5596,0 | 32183 | 600 kcmil | 32258 | 600 kcmil |
