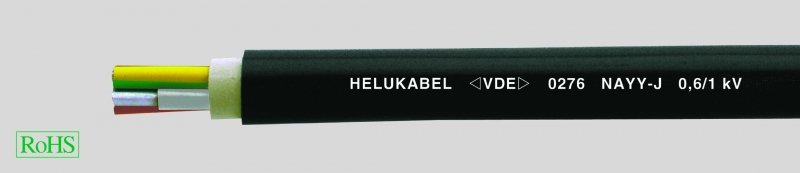

NAYY, силовой кабель, 0,6/1кВ, в соответствии с VDE
Производитель — HELUKABEL
Оценка (средняя 3)
Технические характеристики Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502 Изоляция жил и оболочки из термопластичного PVC- компаунда Температурный диапазон подвижно от -5 °C до +50...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NAYY, силовой кабель, 0,6/1кВ, в соответствии с VDE
Технические характеристики
  • Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
  • Изоляция жил и оболочки из термопластичного PVC- компаунда
  • Температурный диапазон
    подвижно от -5 °C до +50 °C
    стационарно от -40 °C до +70 °C
  • Допустимая рабочая температура проводника +70 °C
  • Допустимая температура при коротком замыкании
    (время короткого замыкания 5 сек.)
    ≤ 300 мм² +160°C
    > 300 мм² +140°C
  • Номинальное напряжение
    U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Макс. допустимое растягивающее усилие
    посредством сквозного кабельного чулка для алюминиевого провода
    CE= 30 Н/мм²
  • Допустимая токовая нагрузка
    в соответствии с DIN VDE 0276 часть 603 в
    в нормальном режиме — таблица 14 и 15
    в случае короткого замывания — таблица 17
  • Минимальный радиус изгиба
    многожильный 12хØ кабеля
    одножильный 15хØ кабеля
  • Допустимая токовая нагрузка
    см. табл. в приложении
  • Пожарная нагрузка
    см. табл. в приложении
Строение
  • Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2 (одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2)
  • PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
  • Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603
  • Концентрическая повивная скрутка жил
  • Общая обмотка
  • Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.1
  • Цвет оболочки — чёрный
Свойства
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
Предельно допустимое напряжение
  • Цепи постоянного тока 1,8 кВ
  • Системы переменного тока
    Однофазные цепи
    оба внешних провода изолированы 1,4 В
    Однофазные системы
    один внешний провод заземлён 0,7 кВ
  • Цепь трёхфазного тока 1,2 кВ
Указания
  • re = круглый однопроволочный провод;
    se = секторный однопроволочный провод;
    rm = круглый многопроволочный проводник;
  • J-исполнение = с желто-зеленой жилой заземления
    O-исполнение = без желто-зеленой жилы заземления
Применение
Силовой кабель для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются механические повреждения.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Кол-во жил x
номинальное
сечение, мм²
Внешний Ø пр. мм Вес алюминия кг / км Вес пр. кг / км Исполнение J Арт.№  AWG-номер Исполнение O Арт.№  AWG-номер
1 x 35 re 13,0 102,0 240,0 32328 2 32311 2
1 x 50 rm 15,0 145,0 360,0 32329 1 32312 1
1 x 70 rm 16,5 203,0 410,0 32390 2/0 32313 2/0
1 x 95 rm 19,0 276,0 570,0 32391 3/0 32314 3/0
1 x 120 rm 20,5 348,0 691,0 32392 4/0 32315 4/0
1 x 150 rm 22,5 435,0 804,0 32393 300 kcmil 32321 300 kcmil
1 x 185 rm 25,0 537,0 979,0 32394 350 kcmil 32322 350 kcmil
1 x 240 rm 28,0 696,0 1253,0 32395 500 kcmil 32323 500 kcmil
1 x 300 rm 30,0 870,0 1395,0 32396 600 kcmil 32324 600 kcmil
1 x 400 rm 34,0 1160,0 1890,0 32397 750 kcmil 32325 750 kcmil
1 x 500 rm 38,0 1450,0 2600,0 32398 1000 kcmil 32326 1000 kcmil
1 x 630 rm 43,0 1827,0 2780,0 32399 - 32327 -

Купить NAYY, силовой кабель, 0,6/1кВ, в соответствии с VDE в регионе Ярославль.
