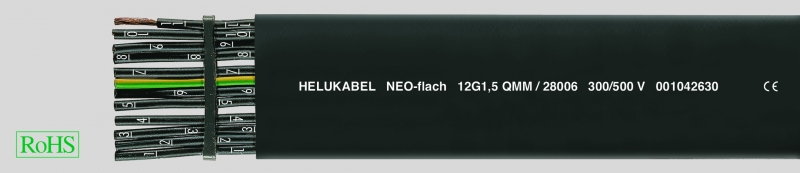

NEO-Flat (N)GFLGÖU
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный неопреновый плоский кабель на основании DIN VDE 0250 часть 809
Температурный диапазон
подвижно от -30 °C до +80 °C
стационарно от -40°C до +80°C
Номинальное напряжение
U0/U 300/500 В
Испытательное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NEO-Flat (N)GFLGÖU
- Специальный неопреновый плоский кабель на основании DIN VDE 0250 часть 809
-
Температурный диапазонподвижно от -30 °C до +80 °Cстационарно от -40°C до +80°C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 3000 В
-
Минимальный радиус изгиба10х Ø кабеля
-
Стойкость к радиациидо 50x106 сДж/кг (до 50 Мрад)
- Голые или лужёные медные проводники в соответствии с DIN VDE 0295, BS 6360 кл. 5, IEC 60228
-
Строение жилы в зависимости от сеченияот 35 до 120 мм² — класс 5, тонкопроволочныеот 1 до 25 мм² — класс 6, графа 4, особо тонкопроволочные
- Специальная резиновая изоляция
-
Маркировка жил в соответствии с DIN VDE 0293— до 5 жил: цветовая— от 7 жил: черные жилы с цифровой маркировкой белого цвета
- Жилы расположены параллельно
- Желто-зеленая жила заземления
- Специальная неопреновая оболочка, 5GM3 в соответствии с DIN VDE 0207 часть 21
- Цвет оболочки — чёрный
- Неопреновая внешняя оболочка, хладостойкая
-
В целом устойчив к маслам,показатели маслостойкости/химической стойкостисм. табл. в приложении
- Экстремально малый радиус изгиба
- Высокая гибкость
- Небольшая занимаемая площадь
- Возможность пакетной укладки
Испытания
-
Воспламеняемость:Испытание в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,тип испытания B)
- G = с желто-зеленой жилой заземления
Плоские кабели в неопреновом исполнении применяются преимущественно в качестве буксируемых кабелей для крановых установок, напольных конвейеров и стеллажных штабелёров.
Данные кабели предназначены для экспорта с допуском Сертифицированной лаборатории по проверке безопасности продукции (UL) по запросу.
Указания по монтажу
Кабельные барабаны, на которые намотаны плоские кабели, при транспортировке должны стоять вертикально. Хорошая гибкость возможна только в одной плоскости. Поэтому следует соблюдать соответствующие указания по монтажу.
- Кабель крепится к направляющему профилю с помощью фестона (тележки). Расстояние между кабелями на фестонах должно быть вдвое больше толщины кабеля или пакета (если уложены несколько кабелей).
- При укладке кабелей в пакет необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается на несущую поверхность. Затем на него укладывается кабель большего сечения и т.д., таким образом кабель с наибольшим сечением жил располагается сверху.
- Кроме того, всегда обращайте внимание на симметричное распределение нагрузки в кабеле.
- В случае использования кабелей с сечением менее 2,5 мм² к расчетному значению сечения жил всегда следует добавлять резервные 10%.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Наружные размеры пр. мм |
Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 28001 | 4 G 1,5 | 5,9 x 16,2 | 58,0 | 234,0 | 16 | |
| 28002 | 5 G 1,5 | 5,9 x 23,7 | 72,0 | 304,0 | 16 | |
| 28003 | 7 G 1,5 | 5,9 x 30,5 | 101,0 | 391,0 | 16 | |
| 28004 | 8 G 1,5 | 5,9 x 34,0 | 115,0 | 441,0 | 16 | |
| 28005 | 10 G 1,5 | 5,9 x 43,5 | 144,0 | 460,0 | 16 | |
| 28006 | 12 G 1,5 | 6,5 x 50,4 | 173,0 | 646,0 | 16 | |
| 28007 | 24 G 1,5 | (6 x 4) | 13,0 x 56,0 | 346,0 | 1290,0 | 16 |
| 28008 | 4 G 2,5 | 7,2 x 19,6 | 96,0 | 316,0 | 14 | |
| 28009 | 5 G 2,5 | 7,2 x 27,8 | 120,0 | 391,0 | 14 | |
| 28010 | 7 G 2,5 | 7,2 x 36,1 | 168,0 | 533,0 | 14 | |
| 28011 | 8 G 2,5 | 7,2 x 40,2 | 192,0 | 602,0 | 14 | |
| 28012 | 12 G 2,5 | 7,8 x 59,4 | 288,0 | 890,0 | 14 | |
| 28013 | 24 G 2,5 | (6 x 4) | 15,5 x 66,8 | 576,0 | 1480,0 | 14 |
| 28014 | 4 G 4 | 8,8 x 24,2 | 154,0 | 506,0 | 12 | |
| 28015 | 5 G 4 | 8,8 x 33,4 | 192,0 | 621,0 | 12 | |
| 28016 | 7 G 4 | 8,8 x 42,5 | 269,0 | 851,0 | 12 | |
| 28017 | 4 G 6 | 9,6 x 27,4 | 230,0 | 661,0 | 10 | |
| 28018 | 5 G 6 | 9,6 x 37,4 | 288,0 | 740,0 | 10 | |
| 28019 | 7 G 6 | 9,6 x 47,2 | 403,0 | 1004,0 | 10 | |
| 28020 | 4 G 10 | 10,4 x 30,8 | 384,0 | 1027,0 | 8 | |
| 28021 | 5 G 10 | 10,4 x 41,6 | 480,0 | 1171,0 | 8 | |
| 28022 | 4 G 16 | 11,6 x 35,6 | 614,0 | 1430,0 | 6 | |
| 28023 | 5 G 16 | 12,2 x 48,2 | 768,0 | 1590,0 | 6 | |
| 28024 | 4 G 25 | 14,1 x 45,8 | 960,0 | 1890,0 | 4 | |
| 28025 | 5 G 25 | 14,7 x 58,3 | 1200,0 | 2215,0 | 4 | |
| 28026 | 7 G 25 | 15,3 x 78,7 | 1680,0 | 3000,0 | 4 | |
| 28027 | 4 G 35 | 15,8 x 50,8 | 1344,0 | 2460,0 | 2 | |
| 28028 | 5 G 35 | 16,4 x 64,4 | 1680,0 | 2880,0 | 2 | |
| 28029 | 7 G 35 | 16,4 x 86,4 | 2352,0 | 4100,0 | 2 | |
| 28030 | 4 G 50 | 18,6 x 60,2 | 1920,0 | 3385,0 | 1 | |
| 28031 | 4 G 70 | 21,0 x 68,0 | 2688,0 | 4480,0 | 2/0 | |
| 28032 | 4 G 95 | 24,1 x 78,6 | 3648,0 | 5990,0 | 3/0 | |
| 28033 | 4 G 120 | 25,5 x 84,2 | 4608,0 | 7240,0 | 4/0 | |
