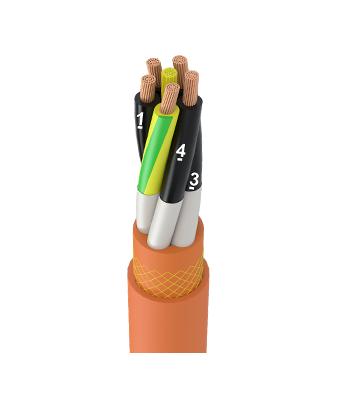

Крановые кабели

Для использования в качестве вертикального намотанного кабеля при высоких механических
нагрузках, скручивании, растяжении и крутящем моменте. В основном используется для
наматывания висячего кабеля вертикального подъема платформы. Был интегрирован силовой
элемент для увеличения растягивающей нагрузки, ускорения и скорости. оболочка из специального
полиуретанового компаунда обеспечивает очень хорошую защиту от гидролиза, растворителей, щелочей и масел.

Проводники: гладкий отожженный медный провод класса 5 или 6 в соответствии с IEC 60228
Изоляция: Все жилы изолированы компаундом на основе полиамидного сплава или компаундом, не содержащим галогенов, на основе полиэфирного эластомерного компаунда.
При необходимости сердечники оборачиваются ПТФЭ для увеличения сопротивления абразивному истиранию.

Идентификация жил: до 5 жил: окрашена в соответствии с DIN VDE 0293-308; От 6 жил: белые жилы с черными цифрами
Укладка: центральный прочный элемент из арамида (кевлара), сердечники уложены концентрическими слоями с меньшей длиной укладки
Внутренняя оболочка: не содержащий галогенов, огнестойкий полиуретановый компаунд
Армирование: Элемент, предотвращающий скручивание - плетение из арамидной (кевларовой) пряжи
Наружная оболочка: Безгалогеновый, огнестойкий полиуретановый компаунд
Цвет: желтый, черный или оранжевый

Конструкция: в целом согласно IEC 60502 и VDE 0250
Электрические испытания: DIN VDE 0472-501, 502, 503, 508
Неэлектрические испытания: DIN VDE 0472-401, 402, 602, 303, 615
Общие требования: DIN VDE 0250-1 и IEC 60502

Огнестойкость: IEC 60332-1
Маслостойкость: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

Номинальное напряжение: 0,6 / 1 кВ
Максимум. Рабочее напряжение переменного тока: 0,7 / 1,2 кВ
Максимум. Рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
Испытательное напряжение переменного тока: 3,5 кВ

Мин. Радиус изгиба: 6 x D (фиксированное приложение) 8 x D (мобильное приложение)
Допустимая нагрузка по току: согласно DIN VDE 0298-4
Рабочая температура
Фиксированный: от -50 ° C до + 90 ° C
Мобильный: от -40 ° C до + 90 ° C
Рабочая температура проводника: + 90 ° C
Короткое замыкание проводника: Температура: + 250 ° C

Максимум. Растягивающая нагрузка на проводник: 30 Н / ммÇ
Максимум. Кручение: ± 25º / м
Скорость путешествия
В гирляндах: до 200 м / мин
При намотке: до 200 м / мин по горизонтали до 150 м / мин по вертикали

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 10	17,4 - 18,9	610
4 х 16	20,0 - 22,1	852
4 х 25	22,9 - 25,3	1228
4 х 35	28,5 - 30,2	1760
5 х 10	18,7 - 20,5	724
5 х 16	21,7 - 24,2	1030
5 х 25	30,0 - 36,0	2570
