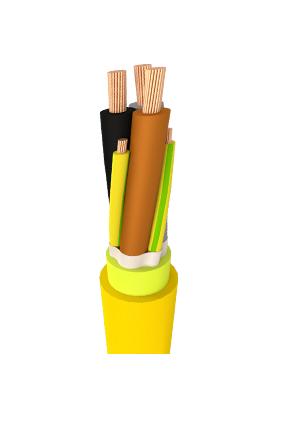

Крановые кабели

Для использования в качестве энергетического и контрольного кабеля в гирляндах и системах
буксируемых цепей. Кабели Unflex M’PUR могут использоваться в качестве источников питания
для всех типов мобильного оборудования, используемого в тяжелых рабочих условиях - эргономичных
систем транспортировки. оболочка из специального полиуретанового компаунда обеспечивает очень
хорошую защиту от гидролиза и масел.

ПРОВОДНИКИ: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228.
ИЗОЛЯЦИЯ: Все жилы изолированы из сшитого полиэтилена (сшитый полиэтилен).
НАКЛАДКА: центральный элемент прочности из арамида (кевлара), сердечники уложены концентрическими слоями с короткой длиной укладки
ВНУТРЕННЯЯ ОБОЛОЧКА: Специальный экструдированный полиуретановый компаунд.
ВНЕШНЯЯ ОБОЛОЧКА: Специальный экструдированный полиуретановый компаунд.
ЦВЕТ: желтый, черный или оранжевый

КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502
ОГНЕСТОЙКИЙ: IEC 60332-1
МАСЛОСТОЙКОСТЬ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение) 8 x D (мобильное приложение)
ТЕКУЩАЯ МОЩНОСТЬ: VDE 0298-4
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: от -40 ° C до + 80 ° C
МОБИЛЬНЫЙ: от -30 ° C до + 80 ° C
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: + 90 ° C
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: + 250 ° C

МАКСИМУМ. НАГРУЗКА НА РАЗРЫВ НА ПРОВОДНИК: 15 Н / ммÇ
МАКСИМУМ. КРУЧЕНИЕ: ± 25º / м
СКОРОСТЬ ПУТЕШЕСТВИЯ
В СИСТЕМАХ ФЕСТУНОВ: до 200 м / мин
ПРИМЕНЕНИЕ НА ПОВЕРХНОСТИ: до 60 м / мин по горизонтали

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 16	20,00 ± 1,50	875
3 х 25 + 3G6 + 2 х 1,5	25,00 ± 1,50	1250
3 х 35 + 3G6 + 2 х 1,5	27,30 ± 1,50	1600
3 х 50 + 3G10 + 2 х 1,5	31,50 ± 2,0	2200
3 х 70 + 3G16 + 2 х 1,5	36,50 ± 2,0	3000
3 х 95 + 3G16 + 2 х 1,5	40,50 ± 2,5	3750
3 х 120 + 3G25 + 2 х 1,5	44,50 ± 2,5	4800
3 х 150 + 3G25 + 2 х 1,5	51,50 ± 2,5	5750
3 х 185 + 3G50 + 2 х 1,5	56,50 ± 2,5	7300
3 х 240 + 3G35 + 2 х 1,5	61,50 ± 2,5	8950
