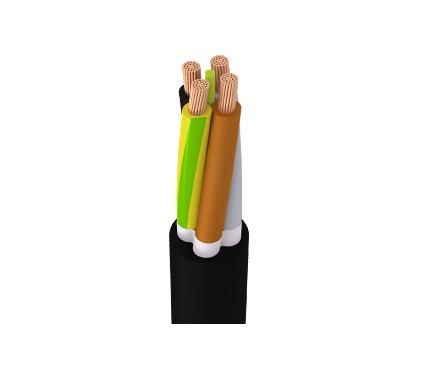

Крановые кабели

Для использования в качестве силового кабеля и кабеля управления в фестонных системах,
а также в качестве кабеля для буксируемых цепей. Оболочка из специального полиуретанового
компаунда обеспечивает очень хорошую защиту от гидролиза, растворителей, щелочей и масел.
Медные экраны эффективны против электромагнитных воздействий, вызываемых другими кабелями.

ПРОВОДНИК: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228
ИЗОЛЯЦИЯ: Все жилы изолированы безгалогенным компаундом на основе полиэстера.
ИДЕНТИФИКАЦИЯ ЖЕЛЕЗО: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; От 6 жил: белые жилы с черными цифрами
НАКЛАДКА: центральный текстильный силовой элемент, сердечники уложены концентрическими слоями с меньшей длиной укладки.
ВНУТРЕННЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд.
ЭКРАН: Оплетка из луженой медной проволоки, покрытие мин. 80%

ВНЕШНЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд Черный - Желтый - Оранжевый

КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502
ОГНЕСТОЙКИЙ: IEC 60332-1
МАСЛОСТОЙКОСТЬ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ

МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение) 8 x D (мобильные приложения)
ТЕКУЩАЯ МОЩНОСТЬ: В соответствии с DIN VDE 0298-4

МАКСИМУМ. ТЕМПЕРАТУРА ПОВЕРХНОСТИ: Стационарная установка - от -50 ° C до + 80 ° C
МАКСИМУМ. ТЕМПЕРАТУРА НА ПРОВОДЕ: Мобильная эксплуатация - от 40 ° C до + 80 ° C в эксплуатации + 90 ° C в условиях короткого замыкания + 250 ° C
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ ПРОВОДНИКА: 15 Н / ммÇ

МАКСИМУМ. КРУЧЕНИЕ: ± 25 º / м
СКОРОСТЬ ПУТЕШЕСТВИЯ
В ФЕСТОННЫХ СИСТЕМАХ: до 200 м / мин
ПРИ НАПРАВЛЕНИИ ПРИМЕНЕНИЯМИ: до 60 м / мин. горизонтальный
В ЦЕПНЫХ СИСТЕМАХ: до 200 Н / мм

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 1,5	10,8 - 12,0	232
5 х 1,5	10,9 - 12,1	260
7 х 1,5	10,9 - 12,1	270
12 х 1,5	15,0 - 16,2	360
18 х 1,5	15,4 - 17,2	424
4 х 2,5	12,1 - 13,2	248
5 х 2,5	12,8 - 14,0	268
12 х 2,5	17,0 - 18,8	520
18 х 2,5	17,5 - 19,2	630
5 х 4	13,8 - 15,0	344
4 х 6	15,1 - 16,3	426
4 х 10	18,4 - 19,6	636
4 х 16	21,2 - 22,5	932
4 х 25	24,5 - 26,2	1400
4 х 35	29,6 - 31,6	1820 г.
4 х 50	35,1 - 37,6	2510
