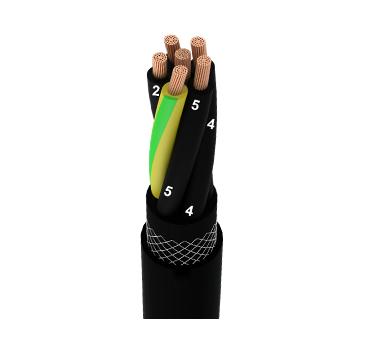

Крановые кабели

Для использования в качестве барабанного намоточного троса при высоких механических нагрузках,
скручивании, растяжении и крутящем моменте. вертикальный барабан намотки кабеля при умеренных
механических нагрузках. Сильный член был интегрирован в увеличивают растягивающую нагрузку,
ускорение и скорость. Куртка из специального полиуретанового компаунда обеспечивает очень хорошую
защита от гидролиза, растворителей, щелочей и масел.

ПРОВОДНИК: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228
ИЗОЛЯЦИЯ: Все жилы изолированы безгалогенным компаундом на основе полиэстера.
ИДЕНТИФИКАЦИЯ ЖЕЛЕЗО: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; от 6 жил: белые жилы с черными цифрами
НАКЛАДКА: центральный текстильный силовой элемент, сердечники уложены концентрическими слоями с меньшей длиной укладки.
ВНУТРЕННЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд.
УСИЛЕНИЕ: Элемент, препятствующий скручиванию - Текстильная оплетка
НАРУЖНАЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд.
ЦВЕТ: желтый, черный или оранжевый

КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502 и VDE 0250
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502
ОГНЕСТОЙКИЙ: IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 / кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение), 8 x D (мобильное приложение)
ТЕКУЩАЯ СПОСОБНОСТЬ: В соответствии с DIN VDE 0298, часть 4
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -50ºC… + 90ºC
МОБИЛЬНЫЙ: -40ºC… + 90ºC
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 20 Н / мм²
МАКСИМУМ. КРУЧЕНИЕ: ± 25º / м

СКОРОСТЬ ПУТЕШЕСТВИЯ
В ФЕСТОННЫХ СИСТЕМАХ: до 200 м / мин.
ПРИМЕНЕНИЕ: до 200 м / мин. горизонтальный
МИНИМАЛЬНОЕ РАССТОЯНИЕ ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ: 20 X D

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 1,5	10,0 - 11,4	146
5 х 1,5	10,6 - 11,8	172
7 х 1,5	12,1 - 13,5	220
12 х 1,5	15,4 - 17,0	356
18 х 1,5	16,9 - 18,4	472
24 х 1,5	19,0 - 20,9	595
30 х 1,5	21,5 - 23,0	740
42 х 1,5	25,0 - 28,5	932
4 х 2,5	11,1 - 12,3	202
5 х 2,5	11,8 - 13,0	228
7 х 2,5	13,5 - 14,7	316
12 х 2,5	18,5 - 20,5	552
18 х 2,5	19,2 - 20,4	664
24 х 2,5	21,2 - 23,6	884
30 х 2,5	25,4 - 28,2	1086
36 х 2,5	27,0 - 30,0	1400
4 х 4	12,2 - 13,6	280
4 х 6	13,3 - 14,9	370
4 х 10	17,4 - 18,9	610
4 х 16	20,0 - 22,1	852
4 х 25	22,9 - 25,3	1228
4 х 35	28,5 - 30,2	1760
5 х 4	13,1 - 14,5	324
5 х 6	16,4 - 17,6	476
5 х 10	18,7 - 20,5	724
5 х 16	21,7 - 24,2	1030
