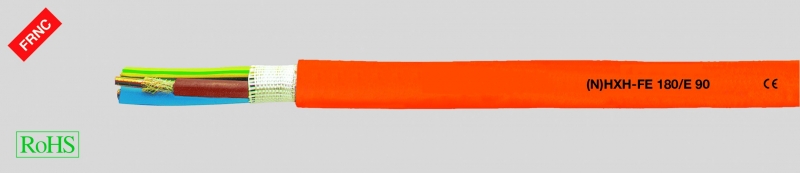

NHXH-FE, 180/E 90 кабель повышенной безопасности, безгалогеновый, 0,6/1 кВ, с улучшенными пожарными свойствами
Производитель —
Оценка (средняя 5)
Технические характеристики
Безгалогеновые кабели повышенной безопасности с улучшенными пожарными свойствами в соответствии с DIN VDE 0266
Целостность изоляции
в течение 180 минут в соответствии с DIN VDE 0472 часть 814
Сохранение функциональности...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NHXH-FE, 180/E 90 кабель повышенной безопасности, безгалогеновый, 0,6/1 кВ, с улучшенными пожарными свойствами
- Безгалогеновые кабели повышенной безопасности с улучшенными пожарными свойствами в соответствии с DIN VDE 0266
-
Целостность изоляциив течение 180 минут в соответствии с DIN VDE 0472 часть 814
-
Сохранение функциональностив течение 90 минут в соответствии с DIN VDE 0472 часть 12
-
Температурный диапазон-30 °C — +70 °C
-
Допустимая рабочая температурапроводника +90 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4000 В
-
Минимальный радиус изгибаприбл. 12х Ø кабеля
-
Стойкость к радиациидо 200x106 сДж/кг (до 200 Мрад)
-
Пожарная нагрузкасм. табл. в приложении
-
Медный однопроволочный или многопроволочный проводник в соответствии с VDE 0295 кл. 1 или кл. 2,BS 6360 кл. 1 или 2, IEC 60228 кл. 1 или 2, HD 383
- Изоляция жил из микаленты и сшитого полимерного компаунда в соответствии с DIN VDE 0207 часть 23 HI 1
- Цвет жил в соответствии с DIN VDE 0293-308
- Каждая жила изолирована специальной огнестойкой стекловолоконной лентой
- Общая скрутка жил
- Общая оболочка жил
- Обмотка огнестойкой стекловолоконной лентой
- Оранжевая внешняя оболочка, полиолефиновый компаунд в соответствии с DIN VDE 0207 часть 24 HM4, не распространяющая горение
Испытания
- Испытание на огнестойкость в соответствии с VDE 0482 часть, BS 4066 часть 3/ DIN EN 50266-2/IEC 60332-3 (DIN VDE 0472 часть 804 тип испытания C)
- Коррозионность газов при горении в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 часть 813)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1 /IEC 60754-1 (DIN VDE 0472 часть 815)
- Плотность дыма в соответствии с VDE 0482 часть 1034-1+2/ IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 часть 1+2 (DIN VDE 0472 часть 816)
-
Целостность изоляции при воздействии пламени в соответствии с VDE 0472 часть 814 ≙ IEC 60331Сохранение функциональности кабельных сетей в соответствии с DIN 4102 часть 12 (90 мин.)
- Безгалогеновый, не выделяет коррозионных и токсичных газов
- Не распространяющий горение и трудновоспламеняемый
- Самозатухающий и огнестойкий
- Не способствует распространению горения, пожаробезопасный
- Низкое дымовыделение
- Нетоксичный
- Устойчив к самовозгоранию
- Сохранение функциональности при повышенной токовой нагрузке
-
FE 180: Целостность изоляции в течение 180 минут. Испытание в соответствии с DIN VDE 0472 часть 814 IEC 60331.Целостность изоляции при испытании прямым воздействием пламени продолжительностью 180 минут.
-
E 90: cохранение функциональности электрических кабельных сетей в течение не менее 90 минут и соответствие техническим требованиям пожарных норм (приложение 1 к DIN VDE 0108 часть 1). Испытание в соответствии с DIN 4102 часть 12.Сохранение функциональности в течение 90 минут: обеспечивает работоспособность водонапорных установок для систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт и машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
-
re = круглый однопроволочный проводrm = круглый многопроволочный проводник
Широко применяются там, где в случае пожара предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах и поликлиниках (DIN VDE 0107), универмагах, помещениях, отведённых для электронной обработки данных, театрах, кинотеатрах, высотных домах, в местах массового скопления людей, школах и т.п. (DIN VDE 0108), на горных разработках, морских буровых установках, центральных постах управления, транспортной технике, системах аварийного энергоснабжения и системах аварийной сигнализации. Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле (в трубах).
При прокладке в трубах не допускается скопление воды.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 53180 | 1 x 16 rm | 11,0 | 154,0 | 255,0 | 6 |
| 53181 | 1 x 25 rm | 12,5 | 240,0 | 375,0 | 4 |
| 53182 | 1 x 35 rm | 13,5 | 336,0 | 475,0 | 2 |
| 53183 | 1 x 50 rm | 15,0 | 480,0 | 625,0 | 1 |
| 53184 | 1 x 70 rm | 16,5 | 672,0 | 855,0 | 2/0 |
| 53185 | 1 x 95 rm | 18,0 | 912,0 | 1140,0 | 3/0 |
| 53186 | 1 x 120 rm | 20,5 | 1152,0 | 1410,0 | 4/0 |
| 53187 | 1 x 150 rm | 22,5 | 1440,0 | 1730,0 | 300 kcmil |
| 53188 | 1 x 185 rm | 24,5 | 1776,0 | 2140,0 | 350 kcmil |
| 53189 | 1 x 240 rm | 27,0 | 2304,0 | 2700,0 | 500 kcmil |
| 53190 | 1 x 300 rm | 30,0 | 2880,0 | 3420,0 | 600 kcmil |
| 53191 | 1 x 400 rm | 33,5 | 3840,0 | 4310,0 | 750 kcmil |
| 53000 | 3 x 1,5 re | 14,0 | 43,0 | 280,0 | 16 |
| 53001 | 3 x 2,5 re | 15,0 | 72,0 | 330,0 | 14 |
| 53002 | 3 x 4 re | 16,0 | 115,0 | 400,0 | 12 |
| 53003 | 3 x 6 re | 17,0 | 173,0 | 480,0 | 10 |
| 53004 | 3 x 10 re | 19,0 | 288,0 | 650,0 | 8 |
| 53005 | 3 x 16 re | 21,0 | 461,0 | 850,0 | 6 |
| 52990 | 3 x 25 rm | 25,0 | 720,0 | 1300,0 | 4 |
| 52992 | 3 x 35 / 16 rm | 28,0 | 1162,0 | 1850,0 | 2 |
| 52991 | 3 x 35 rm | 28,0 | 1008,0 | 1700,0 | 2 |
| 52993 | 3 x 50 / 25 rm | 32,0 | 1680,0 | 2500,0 | 1 |
| 52994 | 3 x 70 / 35 rm | 36,0 | 2352,0 | 3350,0 | 2/0 |
| 52995 | 3 x 95 / 50 rm | 42,0 | 3216,0 | 4500,0 | 3/0 |
| 52996 | 3 x 120 / 70 rm | 45,0 | 4128,0 | 5600,0 | 4/0 |
| 52997 | 3 x 150 / 70 rm | 49,0 | 4992,0 | 6700,0 | 300 kcmil |
| 52998 | 3 x 185 / 95 rm | 55,0 | 6240,0 | 8350,0 | 350 kcmil |
| 52999 | 3 x 240 / 120 rm | 63,0 | 8064,0 | 10000,0 | 500 kcmil |
| 53006 | 4 x 1,5 re | 15,0 | 58,0 | 325,0 | 16 |
| 53007 | 4 x 2,5 re | 16,0 | 96,0 | 385,0 | 14 |
| 53008 | 4 x 4 re | 17,0 | 154,0 | 470,0 | 12 |
| 53009 | 4 x 6 re | 18,0 | 230,0 | 580,0 | 10 |
| 53010 | 4 x 10 re | 20,0 | 384,0 | 790,0 | 8 |
| 53011 | 4 x 16 re | 22,0 | 614,0 | 1100,0 | 6 |
| 53012 | 4 x 25 rm | 27,0 | 960,0 | 1650,0 | 4 |
| 53013 | 4 x 35 rm | 30,0 | 1344,0 | 2150,0 | 2 |
| 53014 | 4 x 50 rm | 34,0 | 1920,0 | 2800,0 | 1 |
| 53030 | 4 x 70 rm | 39,0 | 2688,0 | 3800,0 | 2/0 |
| 53031 | 4 x 95 rm | 44,0 | 3648,0 | 5050,0 | 3/0 |
| 53070 | 4 x 120 rm | 47,0 | 4608,0 | 6150,0 | 4/0 |
| 53390 | 4 x 150 rm | 51,2 | 5760,0 | 7662,0 | 4/0 |
| 53015 | 5 x 1,5 re | 16,0 | 72,0 | 375,0 | 16 |
| 53016 | 5 x 2,5 re | 17,0 | 120,0 | 445,0 | 14 |
| 53017 | 5 x 4 re | 18,0 | 192,0 | 560,0 | 12 |
| 53018 | 5 x 6 re | 20,0 | 288,0 | 690,0 | 10 |
| 53019 | 5 x 10 re | 22,0 | 480,0 | 950,0 | 8 |
| 53020 | 5 x 16 rm | 24,0 | 768,0 | 1300,0 | 6 |
| 53021 | 5 x 25 rm | 29,0 | 1200,0 | 1980,0 | 4 |
| 53028 | 5 x 35 rm | 33,0 | 1680,0 | 2350,0 | 2 |
| 53029 | 5 x 50 rm | 38,0 | 2500,0 | 3100,0 | 1 |
| 53022 | 7 x 1,5 re | 19,0 | 101,0 | 560,0 | 16 |
| 53027 | 7 x 2,5 re | 21,0 | 168,0 | 650,0 | 14 |
| 53025 | 10 x 1,5 re | 23,0 | 144,0 | 750,0 | 16 |
| 53026 | 10 x 2,5 re | 25,0 | 240,0 | 910,0 | 14 |
| 53023 | 12 x 1,5 re | 25,0 | 173,0 | 850,0 | 16 |
| 53024 | 12 x 2,5 re | 26,0 | 288,0 | 1000,0 | 14 |
