NHXMH-O/-J, безгалогеновый, пластмассовая оболочка, 300/500В, в соответствии со стандартом VDE

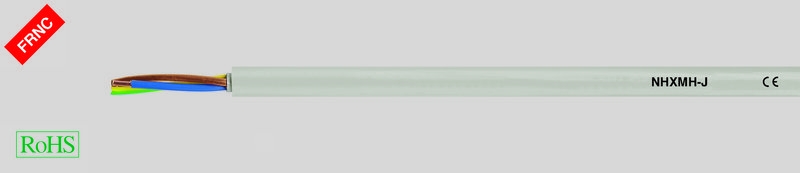

NHXMH-J
Производитель —
Оценка (средняя 5)
Технические характеристики
Безгалогеновая оболочка с улучшенными противопожарными характеристиками в соответствии с DIN VDE 0250 часть 214
Сопротивление кабеля (при 20°C)
в соответствии с DIN VDE 0295 или IEC 60228
Макс. температура...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NHXMH-J
- Безгалогеновая оболочка с улучшенными противопожарными характеристиками в соответствии с DIN VDE 0250 часть 214
-
Сопротивление кабеля (при 20°C)в соответствии с DIN VDE 0295 или IEC 60228
-
Макс. температура проводникапри эксплуатации — +70 °Cв случае короткого замыкания +250 °C
-
Температурный диапазонпри прокладке -5°C до +50°Cстационарно от -30 °C до +70 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
-
Минимальный радиус изгибастационарно 4хØ кабеля
-
Пожарная нагрузкасм. табл. в приложении
-
Медный проводникв соответствии с DIN VDE 0295, BS 6360, IEC 60228до 10 мм² кл. 1: однопроволочный16-35 мм² кл. 2: многопроволочный
- Изоляция жил из сшитого полиэтиленового компаунда 2XI1 в соответствии с DIN VDE 0207 часть 22
-
Маркировка жил в соответствии с DIN VDE 0293-3081-жильный: цвет жил — чёрный или жёлто-зелёный
- Повивная скрутка жил с оптимальным шагом
- Общая безгалогеновая оболочка жил из заполняющего компаунда (может отсутствоать у одножильных кабелей)
- Внешняя оболочка из не распространяющего горение полимерного компаунда HM2 в соответствии с DIN VDE 0207 часть 24, безгалогеновая
- Цвет оболочки – серый (RAL 7035)
- Не распространяющий горение
- Безгалогеновый, не выделяет коррозионные и токсичные газы
- Улучшенные характеристики нераспространения горения
- Незначительное выделение дыма
- Озоностойкий
Испытания
- Испытание на огнестойкость в соответствии с DIN VDE 0482-332-3, BS 4066 часть 3/ DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
- Коррозионность газов при горении в соответствии с DIN VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
- Безгалогеновый в соответствии с DIN VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Плотность дыма в соответствии с DIN VDE 0482 часть 268-1+2, DIN EN 606-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (эквивалент DIN VDE 0472 часть 816).
- Озоностойкость в соответствии с DIN VDE 0472 часть 805
- Также поставляется в экранированном варианте (St)
-
re = круглый однопроволочный проводrm = круглый многопроволочный провод
Безгалогеновый кабель в пластиковой оболочке с улучшенными характеристиками при пожаре применяется в тех областях, где в случае пожара необходимо предотвратить ущерб людям и ценного имущества, например, на промышленных заводах, в коммунальных учреждениях, отелях, аэропортах, метро, вокзалах, больницах, магазинах, школах, театрах, кинотеатрах, высотных домах, центральных постах управления и т.д.
Предназначен для прокладки в сухих и влажных помещениях, поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне, но не для прямой заделки в насыпной бетон, вибробетон или трамбованный бетон.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 53350 | 3 G 1,5 | re | 8,0 — 9,6 | 43,0 | 130,0 | 16 |
| 53358 | 4 G 1,5 | re | 8,5 — 10,3 | 58,0 | 151,0 | 16 |
| 53366 | 5 G 1,5 | re | 9,1 — 11,0 | 72,0 | 177,0 | 16 |
| 53374 | 7 G 1,5 | re | 9,9 — 11,9 | 101,0 | 209,0 | 16 |
| 53351 | 3 G 2,5 | re | 8,7 — 10,6 | 72,0 | 163,0 | 14 |
| 53359 | 4 G 2,5 | re | 9,5 — 11,5 | 96,0 | 200,0 | 14 |
| 53367 | 5 G 2,5 | re | 10,4 — 12,3 | 120,0 | 238,0 | 14 |
| 53375 | 7 G 2,5 | re | 11,4 — 13,8 | 168,0 | 300,0 | 14 |
| 53352 | 3 G 4 | re | 10,1 — 12,2 | 115,0 | 235,0 | 12 |
| 53360 | 4 G 4 | re | 11,3 — 13,7 | 154,0 | 300,0 | 12 |
| 53368 | 5 G 4 | re | 12,5 — 15,1 | 192,0 | 345,0 | 12 |
| 53353 | 3 G 6 | re | 11,5 — 13,9 | 173,0 | 323,0 | 10 |
| 53361 | 4 G 6 | re | 12,7 — 15,3 | 230,0 | 400,0 | 10 |
| 53369 | 5 G 6 | re | 13,7 — 16,6 | 288,0 | 475,0 | 10 |
| 53354 | 3 G 10 | re | 13,8 — 16,7 | 288,0 | 485,0 | 8 |
| 53362 | 4 G 10 | re | 15,1 — 18,2 | 384,0 | 603,0 | 8 |
| 53370 | 5 G 10 | re | 16,3 — 19,7 | 480,0 | 720,0 | 8 |
| 53355 | 3 G 16 | rm | 16,5 — 20,0 | 461,0 | 850,0 | 6 |
| 53363 | 4 G 16 | rm | 18,0 — 21,8 | 615,0 | 940,0 | 6 |
| 53371 | 5 G 16 | rm | 19,7 — 23,8 | 768,0 | 1142,0 | 6 |
| 53356 | 3 G 25 | rm | 20,4 — 24,6 | 720,0 | 1152,0 | 4 |
| 53364 | 4 G 25 | rm | 22,6 — 27,3 | 960,0 | 1432,0 | 4 |
| 53372 | 5 G 25 | rm | 24,7 — 29,8 | 1200,0 | 1800,0 | 4 |
| 53357 | 3 G 35 | rm | 22,7 — 27,4 | 1008,0 | 1503,0 | 2 |
| 53365 | 4 G 35 | rm | 24,9 — 30,0 | 1344,0 | 1930,0 | 2 |
| 53373 | 5 G 35 | rm | 27,5 — 33,2 | 1680,0 | 2490,0 | 2 |
