НРБ/ НРБГ
Оценка (средняя 5)
Стандарт : ГОСТ 433-73 Код ОКП : 35 2100,35 2200 Элементы конструкции: 1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 м²м; 2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 м²м и выше;...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — НРБ/ НРБГ
Стандарт: ГОСТ 433-73
Код ОКП: 35 2100,35 2200

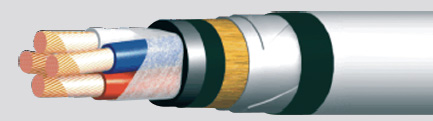

Элементы конструкции:

1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 м²м;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 м²м и выше;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука, маркировка жил:

  • цифровая: 1, 2, 3, 4, жила заземления — 0, нулевая жила — без цифрового обозначения,
  • цветовая: 1 — белая или жёлтая, 2 — синяя или зелёная, 3 — красная или малиновая, 4 — коричневая или чёрная, жила заземления — зелёно-жёлтая, нулевая жила — любого цвета;

4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из резины типа РШН-2;
6. Подушка из крепированной бумаги и битума;
7. Броня из двух стальных или стальных оцинкованных лент;
8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели применяются для прокладки в пожароопасных помещениях и во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели устойчивы к воздействию масла. Кабели в тропическом климатическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей — 30 лет.

Характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50

Токовая нагрузка:

Прокладка в воздухе
при температуре +25 С
  Прокладка в земле
при температуре +15 С
Сечение,м²м  1 жила  2 жилы  3 жилы  1 жила  2 жилы  3 жилы
1,5  23  19  19  33  27
2,5  30  27  25  44  38
41  38  35  55  49
50  50  42  70  60
10  80  70  55  105  90
16  100  90  75  135  115
25  140  115  95  175  150
35  170  140  120  210  180
50  215  175  145  265  225
70  270  215  180  320  275
95  325  260  220  385  330
120  385  300  260  445  385
150  440  350  305  505  435
185  510  405  350  570  500
240  605

Размеры:

Количество и сечение жил, шт х м²м Масса кабеля,
кг/км
Наружный диаметр,
мм
2x1,5  405  16,1
2x2,5  454  17,0
2x4,0  535  18,2
2x6,0  626  19,9
2x10  827  22,6
2x16  1007  24,7
2x25  1530  28,9
2x35  1913  32,1
2x50  2510  36,9
2x70  3090  40,3
2x95  3849  44,7
2x120  4480  47,7
2x150  5593  53,8
2x185  7309  59,5
2x240  8904  65,5
3x1,5  464  16,7
3x2,5  533  17,6
3x4,0  616  18,8
3x6,0  759  20,7
3x10  1036  23,6
3x16  1482  26,6
3x25  2001  30,3
3x35  2505  33,6
3x50  3338  38,7
3x70  4188  42,4
3x95  5326  47,1
3x120  6231  50,4
3x150  6362  57,9
3x185  10012  62,8
3x1,5+1x1,0  514  17,6
3x2,5+1x1,5  581  18,7
3x4,0+1x2,5  729  20,6
3x6,0+1x2,5  820  21,5
3x6,0+1x4,0  863  22,0
3x10+1x4,0  1097  24,1
3x10+1x6,0  1146  24,6
3x16+1x6,0  1566  27,2
3x16+1x10  1717  28,5
3x25+1x10  2208  31,9
3x25+1x16  2425  33,6
3x3,5+1x16  2764  35,2
3x3,5+1x25  2953  31,2
3x50+1x16  3539  39,7
3x50+1x25  3730  40,7
3x50+1x35  3958  41,9
3x70+1x25  4473  43,5
3x70+1x35  4683  44,6
3x70+1x50  4999  46,0
3x95+1x35  5700  48,4
3x95+1x50  6000  49,7
3x95+1x70  6406  51,3
3x120+1x35  6800  53,0
3x120+1x70  7395  55,2
3x150+1x50  8914  59,5
3x150+1x70  9351  61,1
3x150+1x95  9925  63,0
3x185+1x50  10595  64,6
3x185+1x95  11470  67,4
4x1,5  519  17,6
4x2,5  589  18,7
4x4,0  741  20,6
4x6,0  877  22,0
4x10  1230  25,3
4x16  1743  28,5
4x25  2484  33,5
4x35  3009  36,1
4x50  4060  41,9
4x70  5140  46,0
4x95  6585  51,3
4x120  8642  58,2
4x150  10299  63,0
4x185  12598  69,5



Пример условного обозначения: «Кабель АВРГ 3х50+1х25—660 ГОСТ 433-73».
