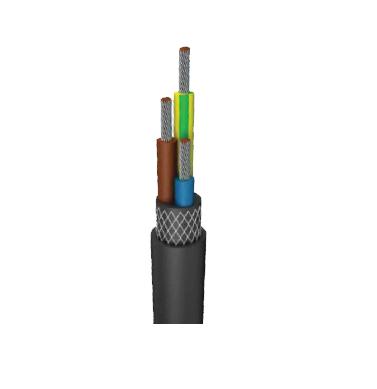

Крановые кабели

В качестве намотанного кабеля для намотки с растяжением  и/ или скручиванием под напряжением,
а также для соединения кабельного управления в подъемных устройствах, подъемных установках и
транспортных машинах для тяжелых механических нагрузок и в качестве прокладки как в обычных
промышленных условиях так и в условиях с повышенной влажностью


ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПЕРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд на основе HEPR типа 3GI3
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа GM1b
ОБОЛОЧКА
УКРЕПЛЕНИЕ: Защитная тканевая оплетка с врезной оплеткой
НАРУЖНАЯ ОБОЛОЧКА: Специальная резиновая смесь для тяжелых условий эксплуатации типа 5GM3.
ЦВЕТ: черный или желтый

КОНСТРУКЦИЯ: DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804

ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC

ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -25ºC… + 80ºC

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ МОЩНОСТЬ: VDE 0298-4
СКОРОСТЬ ПЕРЕДАЧИ

В ФЕСТОННЫХ СИСТЕМАХ: до 240 м / мин
СКОРОСТЬ НАМАТЫВАНИЯ: до 120 м / мин по горизонтали
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 20 Н / мм2

Проводники X Поперечное сечение (мм2)	Наружный диаметр мин. - Макс. (мм)	Вес кабеля (кг / км)
3 х 1,5	11,2 - 14,4	236
3 х 2,5	12,6 - 16,1	305
3 х 4	15,3 - 19,6	395
3 х 6	16,4 - 20,9	525
3 х 10	20,2 - 25,7	765
3 х 16	22,5 - 28,6	1080
3 х 35	31,7 - 40	2030 г.
3 х 50	37,1 - 46,8	2680
3 х 70	42,5 - 53,5	3530
3 х 95	48,2 - 60,6	4400
3 х 120	51,6 - 64,9	5250
3 х 150	56,2 - 70,7	7040
3 х 185	63,3 - 79,4	8320
3 х 240	69,9 - 87,7	5730
3 х 25 + 16	30,4 - 38,4	2720
3 х 35 + 16	34,0 - 42,8	3010
3 х 50 + 3 х 25/3	37,1 - 46,8	2730
3 х 50 + 25	38,6 - 48,6	3430
3 х 70 + 3 х 35/3	42,5 - 53,5	3740
3 х 70 + 35	45,6 - 57,4	4010
3 х 95 + 3 х 50/3	48,2 - 60,6	4690
3 х 95 + 50	53,1 - 66,7	5405
3 х 120 + 3 х 70/3	51,6 - 64,9	6220
3 х 120 + 70	55,5 - 69,7	6818
3 х 150 + 3 х 70/3	56,2 - 70,7	7480
3 х 150 + 70	64,0 - 80,4	9190
3 х 240 + 3 х 120/3	69,9 - 87,7	11760
3 х 185 + х 95/3	63,3 - 79,4	9020
3 х 185 + 95	68,8 - 86,4	9850
3 х 240 + 3 х 120/3	69,9 - 87,7	11760
4 х 1,5	12,1 - 15,5	274
4 х 2,5	14,7 - 18,7	416
4 х 4	16,6 - 21,1	550
4 х 6	17,7 - 22,6	683
4 х 10	22,0 - 27,8	1018
4 х 16	25,5 - 32,3	1370
4 х 25	31,6 - 39,8	1970 г.
4 х 35	34,5 - 43,6	2610
4 х 50	40,5 - 51	3600
4 х 70	46,5 - 58,6	5356
4 х 95	52,7 - 66,2	7018
4 х 120	58,4 - 73,3	8220
4 х 150	63,4 - 79,7	8905
4 х 185	71,2 - 89,4	10730
4 х 240	78,2 - 98,2	13560
5 х 1,5	12,9 - 16,6	316
5 х 2,5	15,8 - 20,2	465
5 х 4	17,9 - 22,8	641
5 х 6	20,0 - 25,3	820
5 х 10	23,9 - 30,2	1200
5 х 16	27,7 - 35	1630
5 х 25	34,5 - 43,4	2470
5 х 35	39,1 - 49,2	3250
5 х 50	44,2 - 55,7	4350
5 х 70	52,8 - 66,4	6200
6 х 1,5	15,0 - 19,1	390
6 х 2,5	16,8 - 21,4	500
6 х 4	19,9 - 25,2	725
7 х 1,5	15,1 - 19,2	390
