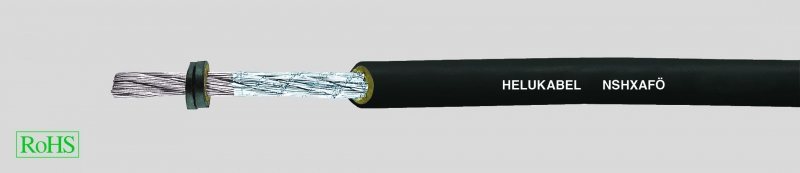

NSHXAFö 3кВ, специальный резиновый кабель, безгалогеновый, в соответствии со стандартом VDE, для защитных цепей короткого замыкания до 1000 В
Производитель —
Оценка (средняя 3)
Технические характеристики
Особый резиновый одножильный кабель в соответствии с DIN VDE 0250 часть 606
Температурный диапазон
подвижно от -25°C до +70°C
стационарно от -40 C до +90 C
Допустимая рабочая температура
проводника...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NSHXAFö 3кВ, специальный резиновый кабель, безгалогеновый, в соответствии со стандартом VDE, для защитных цепей короткого замыкания до 1000 В
- Особый резиновый одножильный кабель в соответствии с DIN VDE 0250 часть 606
-
Температурный диапазонподвижно от -25°C до +70°Cстационарно от -40 C до +90 C
-
Допустимая рабочая температурапроводника +90°C
-
Номинальное напряжениеU0/U 1,8/3 кВ
-
Предельно допустимые рабочие напряженияв электрических цепях трёхфазного и однофазного тока U0/U 2,1/3,6 кВэлектрические сети постоянного токаU0/U 2,7/5,4 кВ
- Испытательное напряжение 6 кВ
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 6x Ø кабеля
- Медные голые или лужёные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- EPR-изоляция 3GI3 (EPR) в соответствии с DIN VDE 0207 часть 20
- Внешняя безгалогеновая оболочка из PVC-компаунда в соответствии с DIN VDE 0207 часть 24
- Цвет оболочки — чёрный
Испытания
- Коррозионность газов при горении в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
- Плотность дыма в соответствии с DIN VDE 0482 часть 268-1+2, DIN EN 606-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (DIN VDE 0472 часть 816).
- Маслостойкость в соответствии с DIN VDE 0473 часть 811-2-1
- Воспламеняемость: испытание в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Особенно подходит для прокладки, стойкой к коротким замыканиям в рельсовых транспортных средствах, троллейбусах, также в сухих помещениях. В распределительных устройствах и щитах управления считаются защищенными от коротких замыканий и замыканий на землю при напряжении до 1000В. Примечание: безопасным в случае коротких замыканий на землю является оборудование или токопроводы, у которых за счёт принятия соответствующих мер или применения соответствующих средств в надлежащих условиях эксплуатации не ожидается ни коротких замыканий, ни коротких замыканий на землю.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 38517 | 1 x 1,5 | 5,9 | 14,4 | 62,0 | 16 |
| 38518 | 1 x 2,5 | 6,2 | 24,0 | 76,0 | 14 |
| 38519 | 1 x 4 | 6,8 | 38,0 | 95,0 | 12 |
| 38520 | 1 x 6 | 7,4 | 58,0 | 140,0 | 10 |
| 38521 | 1 x 10 | 8,7 | 96,0 | 190,0 | 8 |
| 38522 | 1 x 16 | 9,5 | 154,0 | 270,0 | 6 |
| 38523 | 1 x 25 | 11,9 | 240,0 | 410,0 | 4 |
| 38524 | 1 x 35 | 13,1 | 336,0 | 490,0 | 2 |
| 38525 | 1 x 50 | 14,5 | 480,0 | 650,0 | 1 |
| 38526 | 1 x 70 | 16,3 | 672,0 | 900,0 | 4 |
| 38527 | 1 x 95 | 19,2 | 912,0 | 1200,0 | 3/0 |
| 38528 | 1 x 120 | 21,0 | 1152,0 | 1450,0 | 4/0 |
| 38529 | 1 x 150 | 22,8 | 1440,0 | 1800,0 | 300 kcmil |
| 38530 | 1 x 185 | 24,8 | 1776,0 | 2200,0 | 350 kcmil |
| 38531 | 1 x 240 | 27,1 | 2304,0 | 2650,0 | 500 kcmil |
| 38532 | 1 x 300 | 30,3 | 2880,0 | 3250,0 | 600 kcmil |
Купить NSHXAFö 3кВ, специальный резиновый кабель, безгалогеновый, в соответствии со стандартом VDE, для защитных цепей короткого замыкания до 1000 В в регионе Ярославль.
