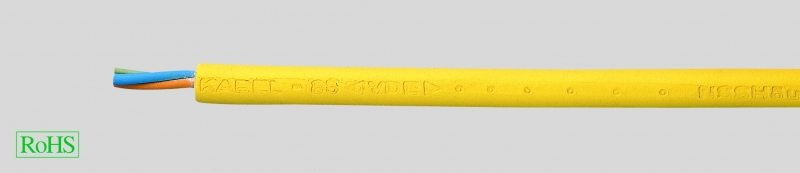

NSSHÖU, шахтный кабель с резиновой изоляцией 0,6/1кВ
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель с резиновой изоляцией в соответствии с DIN VDE 0250 часть 812
Температурный диапазон
подвижно от -25 °C до +80 °C
стационарно от -40°C до +80°C
Допустимая рабочая температура проводника +90...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NSSHÖU, шахтный кабель с резиновой изоляцией 0,6/1кВ
- Кабель с резиновой изоляцией в соответствии с DIN VDE 0250 часть 812
-
Температурный диапазонподвижно от -25 °C до +80 °Cстационарно от -40°C до +80°C
- Допустимая рабочая температура проводника +90 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
-
Рабочее напряжениеэлектрических установок трёхфазного и однофазного токаU0/U 0,7/1,2 кВ
-
В электрических сетях постоянного токаU0/U 0,9/1,8 кВ
- Испытательное напряжение 3000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Растягивающая нагрузкаСтатическая нагрузка: общеесечение меди х15 Н/мм²
-
Минимальный радиус изгибапри фиксированной прокладке 4х Ø кабеля,подвижно 10х Ø кабеля,принудительная подача15х Ø кабеля
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Резиновая изоляция 3GI3 (EPR) в соответствии с DIN VDE 0207 часть 20
-
Маркировка жил в соответствии с DIN VDE 0293-308— до 5 жил: цветовая маркировка— от 6 жил: черные жилы с цифровой маркировкой белого цвета
- Жёлто-зелёная жила заземления (от трех жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка из резины GM1b в соответствии с DIN VDE 0207 часть 21
- Резиновая внешняя оболочка (хлоропреновый каучук) 5GM5 в соответствии с DIN VDE 0207 часть 21
- Цвет оболочки — жёлтый
- Озоностойкий
- Высокое сопротивление изоляции
- Стойкий к термомеханическому воздействию
- Стойкий к истиранию
- Стойкий к порезам
-
Устойчив кмасламжирам и химикатам
Испытания
-
ВоспламеняемостьИспытание в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,тип испытания B)
-
Маслостойкостьв соответствии с DIN EN 60811-404
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
Предназначен для очень высоких механических нагрузок на горных разработках в шахтах, на открытых горных разработках, в каменоломнях, на стройплощадках для подключения тяжёлых устройств и инструментов, в промышленности, а также на открытом воздухе. Также используется для фиксированной прокладки по штукатурке, в сухих и влажных помещениях. Применяется при эксплуатации в тяжелых условиях, требующих высокого срока службы кабеля. Не подходит для использования в устройствах подачи кабелей, барабанах и кабеленесущих средствах. Изоляция состоит из смеси из синтетического каучука на базе этилен-пропиленового каучука (EPR). Она повышает озоностойкость, благодаря чему под действием озона не возникают трещины и не появляются дефекты изоляции в распределительных шкафах. Высокая концентрация озона часто возникает в результате процессов переключения в непроветриваемых распределительных шкафах.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 38001 | 1 x 16 | 11,5 | 154,0 | 336,0 | 6 |
| 38002 | 1 x 25 | 14,5 | 240,0 | 473,0 | 4 |
| 38003 | 1 x 35 | 15,5 | 336,0 | 635,0 | 2 |
| 38004 | 1 x 50 | 18,0 | 480,0 | 866,0 | 1 |
| 38005 | 1 x 70 | 20,5 | 672,0 | 1145,0 | 2/0 |
| 38006 | 1 x 95 | 23,0 | 912,0 | 1475,0 | 3/0 |
| 38007 | 1 x 120 | 25,0 | 1152,0 | 1832,0 | 4/0 |
| 38008 | 1 x 150 | 28,0 | 1440,0 | 2000,0 | 300 kcmil |
| 38009 | 1 x 185 | 30,0 | 1776,0 | 2450,0 | 350 kcmil |
| 38010 | 1 x 240 | 33,0 | 2304,0 | 3190,0 | 500 kcmil |
| 38011 | 2 x 2,5 | 13,2 | 48,0 | 205,0 | 14 |
| 38012 | 3 G 1,5 | 12,5 | 43,0 | 173,0 | 16 |
| 38013 | 3 G 2,5 | 14,0 | 72,0 | 247,0 | 14 |
| 38014 | 3 G 4 | 16,8 | 115,0 | 336,0 | 12 |
| 38015 | 3 G 6 | 18,1 | 173,0 | 520,0 | 10 |
| 38016 | 4 G 1,5 | 16,0 | 58,0 | 210,0 | 16 |
| 38017 | 4 G 2,5 | 19,0 | 96,0 | 305,0 | 14 |
| 38018 | 4 G 4 | 21,5 | 154,0 | 415,0 | 12 |
| 38019 | 4 G 6 | 23,0 | 230,0 | 641,0 | 10 |
| 38020 | 4 G 10 | 27,5 | 384,0 | 1113,0 | 8 |
| 38021 | 4 G 16 | 37,0 | 614,0 | 1412,0 | 6 |
| 38022 | 4 G 25 | 39,0 | 960,0 | 2095,0 | 4 |
| 38023 | 4 G 35 | 42,5 | 1344,0 | 2777,0 | 2 |
| 38024 | 4 G 50 | 49,0 | 1920,0 | 3817,0 | 1 |
| 38025 | 4 G 70 | 53,5 | 2688,0 | 5071,0 | 2/0 |
| 38026 | 4 G 95 | 61,5 | 3648,0 | 6636,0 | 3/0 |
| 38027 | 4 G 120 | 68,0 | 4608,0 | 7000,0 | 4/0 |
| 38028 | 5 G 1,5 | 17,0 | 72,0 | 252,0 | 16 |
| 38029 | 5 G 2,5 | 20,0 | 120,0 | 362,0 | 14 |
| 38030 | 5 G 4 | 23,0 | 192,0 | 509,0 | 12 |
| 38031 | 5 G 6 | 26,5 | 288,0 | 798,0 | 10 |
| 38035 | 5 G 10 | 30,0 | 480,0 | 1120,0 | 8 |
| 38036 | 5 G 16 | 34,0 | 768,0 | 1680,0 | 6 |
| 38037 | 5 G 25 | 42,0 | 1200,0 | 2430,0 | 4 |
| 38038 | 7 G 1,5 | 19,5 | 101,0 | 470,0 | 16 |
| 38032 | 7 G 2,5 | 21,5 | 168,0 | 546,0 | 14 |
| 38039 | 10 G 1,5 | 19,8 | 144,0 | 560,0 | 16 |
| 38033 | 12 G 2,5 | 28,0 | 288,0 | 851,0 | 14 |
| 38040 | 18 G 2,5 | 33,0 | 432,0 | 1230,0 | 14 |
| 38034 | 19 G 2,5 | 29,2 | 466,0 | 1260,0 | 14 |
