Гибкие шахтные резиновые кабели NOVOKABEL

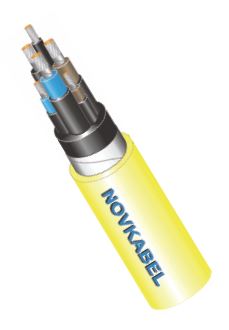

Шахтный кабель NSSHCGEöu ... +St+ul

Стандарт: ДИН ВДЕ 0250 часть 812

Напряжение: 0,6/1 кВ

Испытательное напряжение: 3 кВ для энергетических; 2 кВ для командных жил

КОНСТРУКЦИЯ

Энергетические жилы

Проводник: луженый медный проводник класса 5

Изоляция: резиновая смесь на базе ЭПР каучука

Слабопроводящий слой: резиновая смесь/лента

Командные жилы

Проводник: луженый медный проводник класса 5

Изоляция: резиновая смесь на базе ЭПР каучука

Слабопроводящий слой: резиновая смесь/лента

Защитная жила

Проводник: луженый медный проводник класса 5

Слабопроводящий слой: резиновая смесь/лента

Сердечник кабеля: скрученные 3 энергетические жилы с 2 командными и 1 контрольной, которые располагаются между энергетическими жилами

Внутренняя оболочка: на базе натурального/ синтетического каучука

Оболочка: на базе полихлоропренового каучука, устойчивого к маслам и пламени, желтого цвета

ПРИМЕНЕНИЕ

Кабель предназначен для применения в шахтах с подземной эксплуатацией, где есть опасность от пожара и взрыва из-за шахтного газа и углевой пыли (метановые ямы), для питания машин, оборудования и приборов, электрического освещения и для вспомогательных токовых цепей.

КОНСТРУКЦИОННЫЕ ДАННЫЕ

q — номинальное сечение энергетического проводника

q1 — номинальное сечение командного проводника

q2 - номинальное сечение защитного проводника

Допускаемая температура проводника:

• максимальная рабочая температура 90°Ц
• при коротком замыкании (не более 5с), 250°Ц

Допускаемая температура окружающей среды:

• кабель в движении — 25°Ц до + 40°Ц
• стационарно уложенный — 30°Ц до + 40°Ц

Минимальный радиус изгиба: 5Д (Д — диаметр кабеля)
