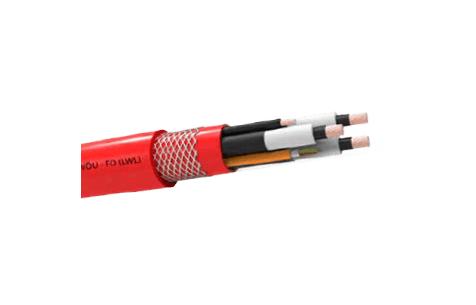

Туннельные кабели

Для подключения электрического оборудования, больших погрузочно-разгрузочных машин, таких как экскаваторы, краны, самосвалы в горных выработках и туннелях, в сочетании с передачей энергии и данных. Гибкая конструкция кабеля позволяет перемещать оборудование во время работы. Подходит также как гибкий кабель для намотки среднего напряжения, а также для фестонных систем.

Проводники: электролитические, многожильные, луженые медные провода DIN VDE 0295, класс 5
Изоляция: 3GI3 Тип EPR
Управление электрическим полем: внутренний и внешний полупроводниковый слой из полупроводящей резины
Защитное заземление Проводник: луженый медный провод с полупроводниковым слоем
Волокно: Волоконный сердечник диаметром волокно 9 мкм, 62,5 мкм или 50 мкм; Диаметр по оболочке 125 мкм; диаметр над покрытием 250 мкм; конструкции доступны до 24 волокон.
Кодирование волокна: Цветовое кодирование волокон и буферной трубки для определения типа волокна.
Волоконное покрытие: полый сердечник с наполнителем, основной материал - ETFE.
Расположение волоконных сердечников:Шесть жил в один слой, специально уложенные вокруг центрального опорного элемента.

Укладка: три основных проводника, скрученные с двумя контрольными жилами и оптоволоконным элементом во внешнем промежутке
Внутренняя оболочка: пластик EPR типа GM1b
Армирование: встроенная оплетка из синтетических нитей, предотвращающих скручивание
Наружная оболочка: эластомерная смесь типа 5GM5
Цвет: красный

Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 12/20 кВ 18/30 кВ
Испытательное напряжение переменного тока: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ

Рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ

Рабочее напряжение постоянного тока: 5,4 / 10,8 кВ 9/18 кВ 13,5 / 27 кВ 18/36 кВ 27/54 кВ
Мин. Радиус изгиба: В соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
Фиксированная: -40 ° C… + 80 ° C
Мобильная: -25 ° C… + 80 ° C

Макс. Растягивающая нагрузка кабеля: 20 Н / мм²
Макс. Кручение: 25º / м
Скорость движения для приложения для проходки туннелей. : макс.30 м / мин.
Минимальное расстояние для изменения направления: 20 XD



Поперечное сечение (мм2)	Габаритный диаметр Mln-Max (мм)	Допустимая сила растяжения Макс. (N)	Сопротивление проводника при 20 ° C (Ом / км)	Приблизительный вес (кг / км)
3,6 / 6 кВ
3 х 25 + 2 х 25/2 + FO	42,2 - 45,2	1500	0,78	2660
3 х 25 + 2 х 50/2 + FO	45,0 - 48,0	1500	0,78	2990
3 х 35 + 2 х 25/2 + FO	43,8 - 46,8	2100	0,554	3050
3 х 35 + 2 х 50/2 + FO оптоволокно	45,9 - 48,9	2100	0,554	3400
3 х 50 + 2 х 25/2 + FO	45,1 - 48,1	3000	0,386	3540
3 х 50 + 2 х 50/2 + FO	48,8 - 51,8	3000	0,386	4070
3 х 70 + 2 х 35/2 + FO	48,8 - 51,8	4200	0,272	4480
3 х 70 + 2 х 50/2 + FO	52,5 - 56,5	4200	0,272	4840
3 х 95 + 2 х 50/2 + FO	54,3 - 58,3	5700	0,206	5800
3 х 120 + 2 х 70/2 + FO	58,2 - 62,2	7200	0,161	7010
3 х 150 + 2 х 70/2 + FO	62,4 - 66,4	9000	0,129	8210
3 х 185 + 2 х 95/2 + FO	67,8 - 71,8	11100	0,106	9920
3 х 240 + 2 х 120/2 + FO оптоволокно	74,4 - 78,4	14400	0,08	12530
3 х 300 + 2 х 150/2 + FO	80,6 - 85,6	18000	0,064	15330
6/10 кВ
3 х 25 + 2 х 25/2 + FO	42,7 - 45,7	1500	0,78	2740
3 х 25 + 2 х 50/2 + FO	46,0 - 49,0	1500	0,78	2980
3 х 35 + 2 х 25/2 + FO	45,2 - 48,2	2100	0,554	3160
3 х 35 + 2 х 50/2 + FO оптоволокно	47,6 - 50,6	2100	0,554	3610
3 х 50 + 2 х 25/2 + FO	46,5 - 49,5	3000	0,386	3670
3 х 50 + 2 х 50/2 + FO	50,4 - 53,4	3000	0,386	4020
3 х 70 + 2 х 35/2 + FO	50,3 - 53,3	4200	0,272	4610
3 х 70 + 2 х 50/2 + FO	53,8 - 56,8	4200	0,272	5160
3 х 95 + 2 х 50/2 + FO	55,6 - 59,6	5700	0,206	5940
3 х 120 + 2 х 70/2 + FO	60,4 - 63,4	7200	0,161	7150
3 х 150 + 2 х 70/2 + FO	65,2 - 69,2	9000	0,129	8600
3 х 185 + 2 х 95/2 + FO	69,2 - 73,2	11100	0,106	10110
3 х 240 + 2 х 120/2 + FO оптоволокно	77,2 - 81,2	14400	0,08	12980
3 х 300 + 2 х 150/2 + FO	81,8 - 86,8	18000	0,064	15550
8,7 / 15 кВ
3 х 25 + 2 х 25/2 + FO	46,0 - 49,0	1500	0,78	3000
3 х 25 + 2 х 50/2 + FO	47,4 - 51,4	1500	0,78	3350
3 х 35 + 2 х 25/2 + FO	46,3 - 49,3	2100	0,554	3550
3 х 35 + 2 х 50/2 + FO оптоволокно	50,1 - 53,1	2100	0,554	3710
3 х 50 + 2 х 25/2 + FO	50,1 - 53,1	3000	0,386	4020
3 х 50 + 2 х 50/2 + FO	53,8 - 57,8	3000	0,386	4640
3 х 70 + 2 х 35/2 + FO	54,8 - 58,8	4200	0,272	5170
3 х 70 + 2 х 50/2 + FO	54,8 - 58,8	4200	0,272	5280
3 х 95 + 2 х 50/2 + FO	59,2 - 63,2	5700	0,206	6370
3 х 120 + 2 х 70/2 + FO	64,6 - 68,6	7200	0,161	7830
3 х 150 + 2 х 70/2 + FO	68,8 - 72,8	9000	0,129	9090
3 х 185 + 2 х 95/2 + FO	72,8 - 76,8	11100	0,106	10610
3 х 240 + 2 х 120/2 + FO оптоволокно	79,7 - 84,7	14400	0,08	13540
3 х 300 + 2 х 150/2 + FO	87,9 - 92,9	18000	0,064	16530
12/20 кВ
3 х 25 + 2 х 25/2 + FO	46,5 - 49,5	1500	0,78	3070
3 х 25 + 2 х 50/2 + FO	49,5 - 52,5	1500	0,78	3400
3 х 35 + 2 х 25/2 + FO	49,3 - 52,3	2100	0,554	3590
3 х 35 + 2 х 50/2 + FO оптоволокно	53,1 - 57,1	2100	0,554	4200
3 х 50 + 2 х 25/2 + FO	54,1 - 58,1	3000	0,386	4500
3 х 50 + 2 х 50/2 + FO	54,1 - 58,1	3000	0,386	4590
3 х 70 + 2 х 35/2 + FO	58,0 - 62,0	4200	0,272	5540
3 х 70 + 2 х 50/2 + FO	58,0 - 62,0	4200	0,272	5650
3 х 95 + 2 х 50/2 + FO	62,4 - 66,4	5700	0,206	6750
3 х 120 + 2 х 70/2 + FO	67,7 - 71,7	7200	0,161	8400
3 х 150 + 2 х 70/2 + FO	71,9 - 75,9	9000	0,129	9520
3 х 185 + 2 х 95/2 + FO	77,3 - 81,3	11100	0,106	11340
3 х 240 + 2 х 120/2 + FO оптоволокно	83,8 - 87,8	14400	0,08	14060
3 х 300 + 2 х 150/2 + FO	91,0 - 96,0	18000	0,064	17090
14/25 кВ
03 x 25 + 2 x 25/2 + FO	50,5 - 53,5	1500	0,78	3460
3 х 25 + 2 х 50/2 + FO	50,5 - 53,5	1500	0,78	3550
3 х 35 + 2 х 25/2 + FO	54,2 - 57,2	2100	0,554	4180
3 х 35 + 2 х 50/2 + FO оптоволокно	54,2 - 57,2	2100	0,554	4260
3 х 50 + 2 х 25/2 + FO	57,0 - 61,0	3000	0,386	4980
3 х 50 + 2 х 50/2 + FO	57,0 - 61,0	3000	0,386	5050
3 х 70 + 2 х 35/2 + FO	62,0 - 66,0	4200	0,272	6020
3 х 70 + 2 х 50/2 + FO	62,0 - 66,0	4200	0,272	6130
3 х 95 + 2 х 50/2 + FO	67,9 - 71,9	5700	0,206	7500
3 х 120 + 2 х 70/2 + FO	71,6 - 75,6	7200	0,161	8790
3 х 150 + 2 х 70/2 + FO	77,3 - 81,3	9000	0,129	10390
3 х 185 + 2 х 95/2 + FO	81,4 - 85,4	11100	0,106	11980
3 х 240 + 2 х 120/2 + FO оптоволокно	89,2 - 94,2	14400	0,08	15130
3 х 300 + 2 х 150/2 + FO	95,0 - 100,0	18000	0,064	17830
18/30 кВ
03 x 25 + 2 x 25/2 + FO	55,1 - 59,1	1500	0,78	4020
3 х 25 + 2 х 50/2 + FO	55,1 - 59,1	1500	0,78	4100
3 х 35 + 2 х 25/2 + FO	58,0 - 62,0	2100	0,554	4590
3 х 35 + 2 х 50/2 + FO оптоволокно	58,0 - 62,0	2100	0,554	4670
3 х 50 + 2 х 25/2 + FO	61,8 - 65,8	3000	0,386	5410
3 х 50 + 2 х 50/2 + FO	61,8 - 65,8	3000	0,386	5480
3 х 70 + 2 х 35/2 + FO	67,0 - 71,0	4200	0,272	6710
3 х 70 + 2 х 50/2 + FO	67,0 - 71,0	4200	0,272	6810
3 х 95 + 2 х 50/2 + FO	71,4 - 75,4	5700	0,206	7960
3 х 120 + 2 х 70/2 + FO	76,7 - 80,7	7200	0,161	9510
3 х 150 + 2 х 70/2 + FO	81,0 - 85,0	9000	0,129	10950
3 х 185 + 2 х 95/2 + FO	83,9 - 88,9	11100	0,106	12560
3 х 240 + 2 х 120/2 + FO оптоволокно	92,8 - 97,8	14400	0,08	15770
3 х 300 + 2 х 150/2 + FO	99,6 - 104,6	18000	0,064	18770
20/35 кВ
3 х 25 + 2 х 25/2 + FO	59,8 - 63,8	1500	0,78	4580
3 х 35 + 2 х 25/2 + FO	64,4 - 68,4	2100	0,554	5410
3 х 50 + 2 х 25/2 + FO	68,1 - 72,1	3000	0,386	6270
3 х 50 + 2 х 35/2 + FO	68,1 - 72,1	3000	0,386	6350
3 х 70 + 2 х 35/2 + FO	71,8 - 75,8	4200	0,272	7350
