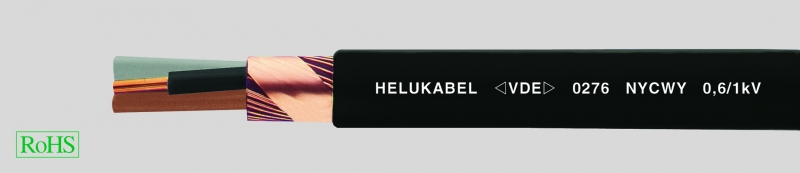

NYCWY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE
Производитель —
Оценка (средняя 3)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 или HD 603 S1 и IEC 60502
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -40 °C до +70 °C
Допустимая рабочая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NYCWY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE
- Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 или HD 603 S1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая рабочая температурапроводника +70 °C
-
Допустимая температура при коротком замыкании +160°C(время короткого замыкания 5 сек.)
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
макс. допустимое растягивающее усилиедля медного проводникаCE= 50 Н/мм²
-
Минимальный радиус изгиба12хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Пожарная нагрузкасм. табл. в приложении
- Медный одно- или многопроволочный проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2, IEC 60228, BS 6360 кл. 1 или HD 383,
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308
- Концентрическая повивная скрутка жил
- Заполняющий компаунд
-
Концентрический проводник,во внутреннем повиве — из волнообразных круглых медных проволок (CEANDER),во внешнем повиве — медная спиральная лента
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.1
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиоба внешних провода изолированы 1,4 ВОднофазные системыодин внешний провод заземлён 0,7 кВ
-
Цепь трёхфазного тока 1,2 кВс концентрическим проводником исечением от 240мм² 3,6 кВ
-
re = круглый однопроволочный провод;rm = круглый многопроволочный проводник;sm = секторный многопроволочный проводник.
- Другие цвета оболочки по запросу.
Силовой кабель применяется преимущественно для прокладки в земле, в специальных местных электросетях, для промышленности и распределительных установок, электростанций, а также в качестве кабеля управления для передачи сигналов управления и регулирования и измеряемых величин. В областях, где требуется повышенная электрическая и механическая защита. Прокладывается в воде, на открытом воздухе, в бетоне, внутри помещений и в кабель-каналах. Концентрический кабель (С) можно применять в качестве PE-, PEN-проводника или в качестве экрана. Благодаря волнообразному исполнению (Ceander) концентрического проводника при монтаже возможно любое количество кабельных ответвлений без необходимости разрезания. Тем самым обеспечивается оптимальная эксплуатационная безопасность.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 32260 | 2 x 10 | re / 10 | 19,0 | 312,0 | 650,0 | 8 |
| 32261 | 2 x 16 | re / 16 | 21,0 | 489,0 | 850,0 | 6 |
| 32262 | 2 x 25 | rm / 25 | 24,0 | 763,0 | 1210,0 | 4 |
| 32263 | 3 x 10 | re / 10 | 19,5 | 408,0 | 730,0 | 8 |
| 32264 | 3 x 16 | re / 16 | 22,0 | 643,0 | 1000,0 | 6 |
| 32265 | 3 x 25 | rm / 16 | 26,0 | 902,0 | 1550,0 | 4 |
| 32274 | 3 x 25 | rm / 25 | 26,0 | 1003,0 | 1600,0 | 4 |
| 32275 | 3 x 35 | sm / 35 | 27,5 | 1402,0 | 1850,0 | 2 |
| 32266 | 3 x 35 | sm / 16 | 27,0 | 1190,0 | 1750,0 | 2 |
| 32267 | 3 x 50 | sm / 25 | 29,5 | 1723,0 | 2250,0 | 1 |
| 32276 | 3 x 50 | sm / 50 | 29,5 | 2000,0 | 2450,0 | 1 |
| 32268 | 3 x 70 | sm / 35 | 33,0 | 2410,0 | 2950,0 | 2/0 |
| 32277 | 3 x 70 | sm / 70 | 34,0 | 2796,0 | 3350,0 | 2/0 |
| 32269 | 3 x 95 | sm / 50 | 38,0 | 3296,0 | 4100,0 | 3/0 |
| 32278 | 3 x 95 | sm / 95 | 38,5 | 3791,0 | 4550,0 | 3/0 |
| 32270 | 3 x 120 | sm / 70 | 41,0 | 4236,0 | 5050,0 | 4/0 |
| 32279 | 3 x 120 | sm / 120 | 42,0 | 4786,0 | 5550,0 | 4/0 |
| 32271 | 3 x 150 | sm / 70 | 45,0 | 5100,0 | 6000,0 | 300 kcmil |
| 32280 | 3 x 150 | sm / 150 | 46,0 | 5970,0 | 6900,0 | 300 kcmil |
| 32272 | 3 x 185 | sm / 95 | 50,0 | 6383,0 | 7550,0 | 350 kcmil |
| 32281 | 3 x 185 | sm / 185 | 51,0 | 7363,0 | 8500,0 | 350 kcmil |
| 32273 | 3 x 240 | sm / 120 | 57,0 | 8242,0 | 9950,0 | 500 kcmil |
| 32282 | 4 x 10 | re / 10 | 20,5 | 504,0 | 890,0 | 8 |
| 32283 | 4 x 16 | re / 16 | 23,5 | 796,0 | 1250,0 | 6 |
| 32284 | 4 x 25 | rm / 16 | 28,0 | 1142,0 | 1800,0 | 4 |
| 32285 | 4 x 35 | sm / 16 | 29,0 | 1526,0 | 2050,0 | 2 |
| 32286 | 4 x 50 | sm / 25 | 33,0 | 2203,0 | 2700,0 | 1 |
| 32287 | 4 x 70 | sm / 35 | 37,0 | 3082,0 | 3750,0 | 2/0 |
| 32288 | 4 x 95 | sm / 50 | 43,5 | 4208,0 | 5000,0 | 3/0 |
| 32289 | 4 x 120 | sm / 70 | 47,0 | 5388,0 | 6350,0 | 4/0 |
| 32290 | 4 x 150 | sm / 70 | 51,0 | 6540,0 | 7650,0 | 300 kcmil |
| 32291 | 4 x 185 | sm / 95 | 56,0 | 8159,0 | 9350,0 | 350 kcmil |
| 32292 | 4 x 240 | sm / 120 | 62,5 | 10546,0 | 11600,0 | 500 kcmil |
