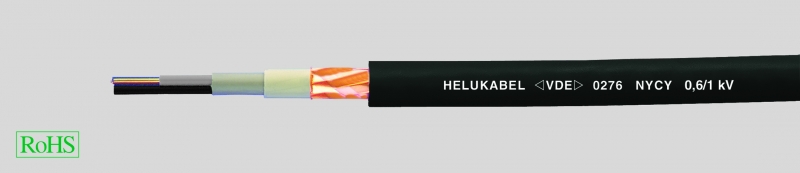

NYCY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 S1 или HD 603 и IEC 60502
от 7 жил в соответствии с DIN VDE 0276 часть 627 или HD 627 S1 и IEC 60502
Температурный диапазон
подвижно от -5...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NYCY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE
-
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 S1 или HD 603 и IEC 60502от 7 жил в соответствии с DIN VDE 0276 часть 627 или HD 627 S1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая Рабочая температурапроводника +70 °C
-
Допустимая температура прикоротком замыкании +160°C(время короткого замыкания 5 сек.)
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Макс. допустимое растягивающееусилие для медного проводника= 50 Н/мм²
-
Минимальный радиус изгибаодножильный 15хØ кабелямногожильный 12хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Пожарная нагрузкасм. табл. в приложении
- Медные однопроволочные проводники в соответствии с DIN VDE 0295 кл. 1, BS 6360 кл. 1, IEC 60228 или HD 383
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308 или HD 186
- Концентрический повивная скрутка жил
- Заполнитель
-
Концентрический проводник,во внутреннем повиве — круглые медные проволоки,во внешнем повиве — медная спираль
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.1
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиоба внешних провода изолированы 1,4 ВОднофазные системыодин внешний провод заземлён 0,7 кВ
-
Цепь трёхфазного тока 1,2 кВс концентрическим проводником исечением от 240мм² 3,6 кВ.
- re = круглый однопроволочный провод.
- Другие цвета оболочки по запросу.
Силовой кабель для промышленности и распределительных установок, электростанций, подключений домов к электросетям и уличного освещения, а также в качестве кабеля управления для передачи сигналов управления и другого рода данных. В областях, где требуется повышенная электрическая и механическая защита.
Прокладка в земле, в воде, на открытом воздухе, внутри помещений, в бетоне и кабель-каналах.
Концентрический кабель (С) можно применять в качестве PE-, PEN-проводника или в качестве экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 32200 | 1 x 10 | re / 10 | 11,0 | 216,0 | 280,0 | 8 |
| 32201 | 1 x 16 | re / 16 | 12,0 | 336,0 | 440,0 | 6 |
| 32202 | 2 x 1,5 | re / 1,5 | 13,0 | 52,0 | 205,0 | 16 |
| 32203 | 2 x 2,5 | re / 2,5 | 13,5 | 80,0 | 270,0 | 14 |
| 32204 | 2 x 4 | re / 4 | 15,5 | 123,0 | 360,0 | 12 |
| 32205 | 2 x 6 | re / 6 | 17,0 | 182,0 | 435,0 | 10 |
| 32206 | 2 x 10 | re / 10 | 19,5 | 312,0 | 590,0 | 8 |
| 32207 | 2 x 16 | re / 16 | 20,5 | 489,0 | 820,0 | 6 |
| 32208 | 3 x 1,5 | re / 1,5 | 13,5 | 66,0 | 225,0 | 16 |
| 32209 | 3 x 2,5 | re / 2,5 | 14,5 | 104,0 | 290,0 | 14 |
| 32210 | 3 x 4 | re / 4 | 16,5 | 161,0 | 400,0 | 12 |
| 32211 | 3 x 6 | re / 6 | 17,5 | 240,0 | 510,0 | 10 |
| 32212 | 3 x 10 | re / 10 | 20,0 | 408,0 | 850,0 | 8 |
| 32213 | 3 x 16 | re / 16 | 23,0 | 643,0 | 1080,0 | 6 |
| 32214 | 4 x 1,5 | re / 1,5 | 14,5 | 81,0 | 260,0 | 16 |
| 32215 | 4 x 2,5 | re / 2,5 | 15,5 | 128,0 | 350,0 | 14 |
| 32216 | 4 x 4 | re / 4 | 17,0 | 200,0 | 470,0 | 12 |
| 32217 | 4 x 6 | re / 6 | 18,5 | 297,0 | 590,0 | 10 |
| 32218 | 4 x 10 | re / 10 | 21,0 | 504,0 | 900,0 | 8 |
| 32219 | 4 x 16 | re / 16 | 23,0 | 796,0 | 1250,0 | 6 |
| 32220 | 5 x 1,5 | re / 1,5 | 15,0 | 95,0 | 330,0 | 16 |
| 32221 | 5 x 2,5 | re / 2,5 | 16,0 | 152,0 | 400,0 | 14 |
| 32222 | 5 x 4 | re / 4 | 19,0 | 238,0 | 560,0 | 12 |
| 32223 | 5 x 6 | re / 6 | 21,0 | 355,0 | 710,0 | 10 |
| 32224 | 5 x 10 | re / 10 | 23,0 | 600,0 | 1000,0 | 8 |
| 32227 | 7 x 1,5 | re / 2,5 | 16,0 | 133,0 | 350,0 | 16 |
| 32226 | 7 x 1,5 | re / 1,5 | 16,0 | 124,0 | 320,0 | 16 |
| 32241 | 7 x 2,5 | re / 2,5 | 17,5 | 200,0 | 450,0 | 14 |
| 32225 | 7 x 4 | re / 4 | 21,0 | 315,0 | 670,0 | 12 |
| 32255 | 7 x 6 | re / 6 | 24,0 | 470,0 | 790,0 | 10 |
| 32228 | 8 x 1,5 | re / 1,5 | 17,0 | 138,0 | 380,0 | 16 |
| 32229 | 8 x 1,5 | re / 2,5 | 17,0 | 147,0 | 400,0 | 16 |
| 32242 | 8 x 2,5 | re / 2,5 | 18,0 | 224,0 | 510,0 | 14 |
| 32230 | 10 x 1,5 | re / 2,5 | 19,0 | 176,0 | 440,0 | 16 |
| 32243 | 10 x 2,5 | re / 4 | 20,5 | 286,0 | 600,0 | 14 |
| 32231 | 12 x 1,5 | re / 2,5 | 20,0 | 205,0 | 500,0 | 16 |
| 32244 | 12 x 2,5 | re / 4 | 21,0 | 334,0 | 660,0 | 14 |
| 32232 | 14 x 1,5 | re / 2,5 | 20,5 | 234,0 | 540,0 | 16 |
| 32246 | 14 x 2,5 | re / 6 | 22,5 | 403,0 | 800,0 | 14 |
| 32245 | 14 x 2,5 | re / 4 | 22,0 | 382,0 | 760,0 | 14 |
| 32233 | 16 x 1,5 | re / 4 | 22,0 | 276,0 | 600,0 | 16 |
| 32247 | 16 x 2,5 | re / 6 | 23,0 | 451,0 | 910,0 | 14 |
| 32234 | 19 x 1,5 | re / 4 | 23,0 | 320,0 | 690,0 | 16 |
| 32248 | 19 x 2,5 | re / 6 | 23,5 | 523,0 | 950,0 | 14 |
| 32235 | 21 x 1,5 | re / 6 | 24,0 | 369,0 | 810,0 | 16 |
| 32249 | 21 x 2,5 | re / 10 | 26,0 | 571,0 | 1100,0 | 14 |
| 32236 | 24 x 1,5 | re / 6 | 26,0 | 413,0 | 860,0 | 16 |
| 32250 | 24 x 2,5 | re / 10 | 28,0 | 696,0 | 1300,0 | 14 |
| 32237 | 30 x 1,5 | re / 6 | 27,0 | 499,0 | 1230,0 | 16 |
| 32251 | 30 x 2,5 | re / 10 | 30,0 | 840,0 | 1610,0 | 14 |
| 32238 | 40 x 1,5 | re / 10 | 30,0 | 696,0 | 1590,0 | 16 |
| 32252 | 40 x 2,5 | re / 10 | 35,0 | 1080,0 | 2100,0 | 14 |
| 32239 | 52 x 1,5 | re / 10 | 32,0 | 869,0 | 1820,0 | 16 |
| 32253 | 52 x 2,5 | re / 10 | 38,0 | 1368,0 | 2500,0 | 14 |
| 32240 | 61 x 1,5 | re / 10 | 33,0 | 998,0 | 2000,0 | 16 |
| 32254 | 61 x 2,5 | re / 10 | 40,0 | 1584,0 | 2850,0 | 14 |
