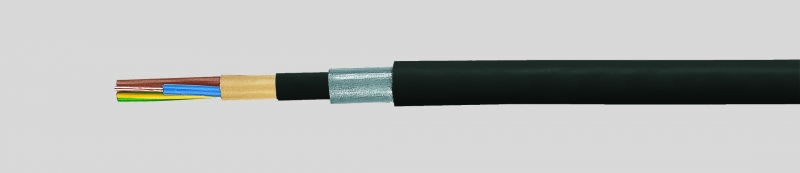

NYKY-J, 0,6/1кВ кабель со свинцовой оболочкой, в соответствии со стандартом VDE
Производитель —
Оценка (средняя 3)
Технические характеристики
Силовой кабель и кабель управления, PVC-изоляция и свинцовая внутренняя оболочка в соответствии с DIN VDE 0265
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -30 °C до +70 °C
...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NYKY-J, 0,6/1кВ кабель со свинцовой оболочкой, в соответствии со стандартом VDE
- Силовой кабель и кабель управления, PVC-изоляция и свинцовая внутренняя оболочка в соответствии с DIN VDE 0265
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -30 °C до +70 °C
-
Допустимая рабочая температурапроводника +70 °C
-
Допустимая температура при коротком замыкании(время короткого замыкания 5 сек.)+160°C
-
Номинальное напряжениеU0/U 0,6/1 кВ
-
Испытательное напряжение(5 мин.) 6,0 кВ
-
Минимальный радиус изгиба12xØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Медный проводник в соответствии с DIN VDE 0295 кл.1 или кл.2, одно- или многопроволочный, BS 6360 кл.1 или кл.2,IEC 60228 кл.1 или кл.2
- PVC-изоляция жил, компаунд DIV4 в соответствии с DIN VDE 0281 часть 603
-
Маркировка жил в соответствии с DIN VDE 0293-308до 5 жил — цветоваяот 7 жил — чёрные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления
- Общая повивная скрутка жил
- Общая обмотка жил, если есть, может быть экструдированной, в виде ленты или представлять собой сочетание того и другого
- Свинцовая внутренняя оболочка, бесшовная и закрытая (допустим дополнительный провод под свинцовой оболочкой)
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с DIN VDE 0281 часть 603
- Цвет оболочки — чёрный
-
Преимуществаблагодаря хорошему сопротивлению связи за счёт закрытой свинцовой оболочки предназначен для эксплуатации при особых требованиях по ЭМС (электро-магнитной совместимости).
-
устойчив куайт-спиритуксилолутопливутрихлорэтиленумасламкеросинутолуолууглеводородам
- свинцовую оболочку нельзя использовать в качестве нейтрального провода (N)
- Дренажный провод можно использовать только для заземления свинцовой оболочки в заземляющем устройстве, напр., во взрывобезопасных установках в соответствии с DIN VDE 0165. Дренажный провод нельзя использовать в качестве защитного, нулевого или заземляющего проводника.
-
re = круглый однопроволочный провод;sm = секторный многопроволочный проводник.
Кабели с внешней PVC-оболочкой и свинцовой внутренней оболочкой применяются в особенности в областях, в которых необходимо принимать в расчёт опасность воздействия растворителей, топлива, масел, бензина или т.п. на заправках, особенно в зоне вокруг бензоколонок с карбюраторным топливом, в нефтеперерабатывающих заводах и в химической промышленности. Прокладывается в земле, воде, внутри помещений и кабель-каналах.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес свинца кг / км |
Вес пр. кг / км | AWG-номер | |
| 32640 | 3 x 1,5 | re | 13,5 | 43,0 | 427,0 | 598,0 | 16 |
| 32686 | 3 x 1,5 | re / 1,5 | 14,5 | 57,0 | 427,0 | 610,0 | 16 |
| 32641 | 3 x 2,5 | re | 14,8 | 72,0 | 487,0 | 690,0 | 14 |
| 32642 | 3 x 4 | re | 16,2 | 115,0 | 555,0 | 840,0 | 12 |
| 32643 | 3 x 6 | re | 17,3 | 173,0 | 610,0 | 990,0 | 10 |
| 32644 | 3 x 25 | rm / 16 | 27,8 | 874,0 | 1290,0 | 2550,0 | 4 |
| 32645 | 3 x 35 | sm / 16 | 29,2 | 1162,0 | 1340,0 | 3080,0 | 2 |
| 32646 | 3 x 50 | sm / 25 | 32,7 | 1680,0 | 1670,0 | 3850,0 | 1 |
| 32647 | 3 x 70 | sm / 35 | 35,8 | 2352,0 | 2020,0 | 5360,0 | 2/0 |
| 32648 | 3 x 95 | sm / 50 | 40,3 | 3216,0 | 2440,0 | 6950,0 | 3/0 |
| 32649 | 3 x 120 | sm / 70 | 43,2 | 4128,0 | 2770,0 | 8235,0 | 4/0 |
| 32650 | 3 x 150 | sm / 70 | 48,8 | 4992,0 | 3530,0 | 9620,0 | 300 kcmil |
| 32651 | 3 x 185 | sm / 95 | 53,4 | 6240,0 | 4230,0 | 11940,0 | 350 kcmil |
| 32652 | 3 x 240 | sm / 120 | 59,8 | 8064,0 | 5230,0 | 15380,0 | 500 kcmil |
| 32653 | 4 x 1,5 | re | 14,5 | 58,0 | 464,0 | 650,0 | 16 |
| 32687 | 4 x 1,5 | re / 1,5 | 15,3 | 72,0 | 464,0 | 650,0 | 16 |
| 32654 | 4 x 2,5 | re | 15,5 | 96,0 | 530,0 | 760,0 | 14 |
| 32655 | 4 x 4 | re | 17,5 | 154,0 | 605,0 | 960,0 | 12 |
| 32656 | 4 x 6 | re | 18,5 | 230,0 | 665,0 | 1100,0 | 10 |
| 32657 | 4 x 10 | re | 21,3 | 384,0 | 750,0 | 1400,0 | 8 |
| 32658 | 4 x 16 | re | 24,2 | 614,0 | 975,0 | 1910,0 | 6 |
| 32659 | 4 x 25 | rm | 28,5 | 960,0 | 1290,0 | 2750,0 | 4 |
| 32660 | 4 x 35 | rm | 30,5 | 1344,0 | 1340,0 | 3630,0 | 2 |
| 32661 | 4 x 50 | sm | 33,3 | 1920,0 | 1680,0 | 4580,0 | 1 |
| 32662 | 4 x 70 | sm | 37,5 | 2688,0 | 2020,0 | 5340,0 | 2/0 |
| 32663 | 4 x 95 | sm | 42,3 | 3648,0 | 2440,0 | 7120,0 | 3/0 |
| 32664 | 5 x 1,5 | re | 15,3 | 72,0 | 505,0 | 710,0 | 16 |
| 32688 | 5 x 1,5 | re / 1,5 | 16,4 | 86,0 | 505,0 | 780,0 | 16 |
| 32665 | 5 x 2,5 | re | 17,2 | 120,0 | 580,0 | 910,0 | 14 |
| 32666 | 5 x 4 | re | 19,4 | 192,0 | 665,0 | 1090,0 | 12 |
| 32667 | 5 x 6 | re | 20,2 | 288,0 | 730,0 | 1270,0 | 10 |
| 32668 | 5 x 10 | re | 22,8 | 480,0 | 930,0 | 1700,0 | 8 |
| 32669 | 5 x 16 | re | 26,4 | 768,0 | 1070,0 | 2231,0 | 6 |
| 32670 | 7 x 1,5 | re | 17,2 | 101,0 | 545,0 | 810,0 | 16 |
| 32689 | 7 x 1,5 | re / 1,5 | 17,2 | 115,0 | 545,0 | 970,0 | 16 |
| 32678 | 7 x 2,5 | re | 18,0 | 168,0 | 625,0 | 1070,0 | 14 |
| 32671 | 10 x 1,5 | re | 21,3 | 144,0 | 680,0 | 918,0 | 16 |
| 32679 | 10 x 2,5 | re | 22,4 | 240,0 | 865,0 | 1330,0 | 14 |
| 32672 | 12 x 1,5 | re | 21,3 | 173,0 | 710,0 | 988,0 | 16 |
| 32680 | 12 x 2,5 | re | 23,2 | 288,0 | 940,0 | 1440,0 | 14 |
| 32673 | 14 x 1,5 | re | 21,3 | 202,0 | 735,0 | 1100,0 | 16 |
| 32681 | 14 x 2,5 | re | 24,5 | 336,0 | 980,0 | 1530,0 | 14 |
| 32674 | 19 x 1,5 | re | 23,0 | 274,0 | 900,0 | 1440,0 | 16 |
| 32682 | 19 x 2,5 | re | 26,0 | 456,0 | 1170,0 | 1680,0 | 14 |
| 32675 | 24 x 1,5 | re | 27,3 | 346,0 | 1170,0 | 1610,0 | 16 |
| 32683 | 24 x 2,5 | re | 31,0 | 576,0 | 1370,0 | 2160,0 | 14 |
| 32676 | 30 x 1,5 | re | 28,2 | 432,0 | 1240,0 | 1830,0 | 16 |
| 32684 | 30 x 2,5 | re | 32,3 | 720,0 | 1550,0 | 2530,0 | 14 |
| 32677 | 40 x 1,5 | re | 31,4 | 576,0 | 1390,0 | 2300,0 | 16 |
| 32685 | 40 x 2,5 | re | 36,4 | 960,0 | 1770,0 | 3310,0 | 14 |
