NYM-J | с поливинилхлоридной изоляцией и оболочкой

NYM-J

Производитель — Российский производитель

Оценка (средняя 0)

Элементы конструкции: Жила: однопроволочный или многопроволочный медный проводник. Изоляция: поливинилхлоридный (ПВХ) пластикат. Количество жил NYM-J NYM-O 2 - Чёрная, синяя 3 Зелёно-жёлтая, чёрная, синяя Чёрная, синяя,...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — NYM-J

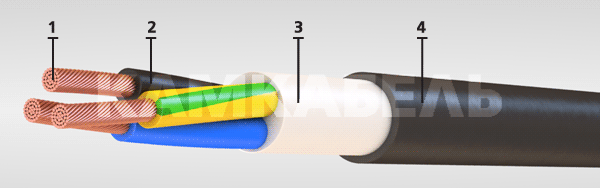

Элементы конструкции:

Жила: однопроволочный или многопроволочный медный проводник.
Изоляция: поливинилхлоридный (ПВХ) пластикат.

Количество жил	NYM-J	NYM-O
2	-	Чёрная, синяя
3	Зелёно-жёлтая, чёрная, синяя	Чёрная, синяя, коричневая
4	Зелёно-жёлтая, чёрная, синяя, коричневая	Чёрная, синяя, коричневая, чёрная
5	Зелёно-жёлтая, чёрная, синяя, коричневая, чёрная	Чёрная, синяя, коричневая, чёрная, чёрная

Внутреннее заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.
Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.

В кабеле NYM используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:

предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях,
позволяет легко и удобно “разделывать” кабель при монтаже,
увеличивает гибкость кабеля,
придает кабелю круглую форму.

Область применения:

Применяется для монтажа электропроводки кабельных линий:

В производственных, жилых и общественных зданиях.
Возможно применение поверх штукатурки, в ней и под ней.
В кирпичной кладке и в бетоне.
На открытом воздухе, вне прямого воздействия солнечных лучей.
Прокладка может осуществляться в трубах, каналах.

Срок службы кабелей - 30 лет.

Характеристики NYM-J

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	2
Номинальное переменное напряжение частотой 50 Гц [кВ]	0.5
Радиус изгиба кабелей [наружных диаметров]	6
Строительная длина, не менее [м]	100
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50

Количество и сечение шил, шт. х мм²	Номинальная масса, кг/ км		Наружный размер, мм
		min	номинальный	max
2 х 1,5	109,0	7,8	8,3	9,4
2 х 2,5	149,0	8,9	9,5	10,8
2 х 4,0	206,0	10,2	10,8	12,3
2 х 6,0	264,0	11,1	11,8	13,5
3 х 1,5	125,0	8,2	8,7	9,,9
3 х 2,5	175,0	9,4	9,9	11,4
3 х 4,0	246,0	10,8	11,4	13,0
3 х 6,0	331,0	12,2	12,8	14,7
4 х 1,5	141,0	8,8	9,1	10,7
4 х 2,5	202,0	10,2	10,5	12,3
4 х 4,0	300,0	12,1	12,5	14,6
4 х 6,0	412,0	13,3	14,1	16,1
5 х 1,5	169,0	9,5	9,8	11,5
5 х 2,5	241,0	11,0	11,4	13,3
5 х 4,0	377,0	13,2	14	16,0
5 х 6,0	498,0	14,5	15,3	17,5

Сечение, мм²	одножильные 1		двухжильные 2		трёхжильный 3		четырёхжильные
	земля	воздух	земля	воздух	земля	воздух	земля	воздух
1,5	32	29	33	24	28	21	26	19
2,5	42	40	44	33	37	28	34	26
4	54	53	56	44	48	37	45	34
6	67	67	71	56	58	49	54	46
10	89	91	94	76	77	66	72	61
16	116	121	123	101	100	87	93	81
25	148	160	157	134	130	115	121	107
35	178	197	190	166	158	141	147	131
50	217	247	230	208	192	177	178	165
70	265	318	320	215	237	226	220	210
95	314	386	385	260	280	274	260	255
120	258	450	445	300	321	321	298	298
150	406	521	505	350	363	370	337	344
185	455	594	570	405	406	421	377	391
240	525	704	-	-	468	499	435	464
Примечание:
Токовые нагрузки даны для постоянного тока		Нагрузки для кабелей с сечением жил от 70 до 185 мм² даны согласно ПУЭ		Ток также и для четырёхжильных кабелей с нулевой жилой меньшего сечения
