NYY, силовой кабель 0,6/1 Кв, в соответствии с VDE

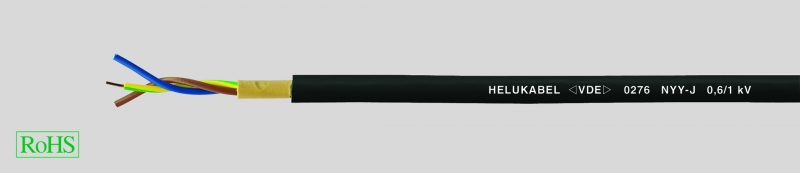

NYY 3+1/2-кабель
Производитель —
Оценка (средняя 4)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502,
от 7 жил в соответствии с DIN VDE 0276 часть 627, HD 627 S1 и IEC 60502
Температурный диапазон
подвижно от -5 °C до +50...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NYY 3+1/2-кабель
-
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502,от 7 жил в соответствии с DIN VDE 0276 часть 627, HD 627 S1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая рабочая температурапроводника +70 °C
-
Допустимая температура при коротком замыкании +160°C(время короткого замыкания 5 сек.)≤ 300 мм² +160°C> 300 мм² +140°C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Макс. допустимое растягивающее усилиедля медного проводника = 50 Н/мм²
-
Минимальный радиус изгибаодножильный 15хØ кабелямногожильный 12хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Пожарная нагрузкасм. табл. в приложении
- Медный проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2, одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2 или HD 383
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603 или HD 186
-
Цвета жил для 3+½ проводовТип J: ж-з (½), кор., чёрн., сер.Тип О: син. (½), кор., чёрн., сер.
- Концентрический повивная скрутка жил
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.S1
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804,тип испытания B)
Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиОба внешних провода изолированы 1,4 ВОднофазные системыОдин внешний провод заземлён 0,7 кВ
- Цепь трёхфазного тока 1,2 кВ
-
re = круглый однопроволочный проводrm = круглый многопроволочный проводникsm = секторный многопроволочный проводник
-
J-исполнение = с желто-зеленой жилой заземленияO-исполнение = без желто-зеленой жилы заземления
-
Примечание по 3+½ проводамДопускается только один провод с меньшим сечением (в соответствии с DIN VDE 0276 часть 603 таблица 5), который может быть размещён в пучке скрутки в качестве изолированного (жёлто-зелёного или синего цвета с сечением ½ от сечения провода)
Данный силовой кабель применяется для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются какие-то механические повреждения
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | Исполнение J Арт.№ | AWG-номер | Исполнение O Арт.№ | AWG-номер | |
| 3 x 25 / 16 | rm/re | 24,5 | 874,0 | 1530,0 | 32035 | 4 | 32123 | 4 |
| 3 x 35 / 16 | sm/re | 26,0 | 1162,0 | 1750,0 | 32036 | 2 | 32124 | 2 |
| 3 x 50 / 25 | sm | 29,0 | 1680,0 | 2350,0 | 32037 | 1 | 32125 | 1 |
| 3 x 70 / 35 | sm/rm | 32,0 | 2352,0 | 2850,0 | 32038 | 2/0 | 32126 | 2/0 |
| 3 x 95 / 50 | sm | 38,0 | 3216,0 | 3850,0 | 32039 | 3/0 | 32127 | 3/0 |
| 3 x 120 / 70 | sm | 41,0 | 4128,0 | 4780,0 | 32040 | 4/0 | 32128 | 4/0 |
| 3 x 150 / 70 | sm | 46,0 | 4992,0 | 5800,0 | 32041 | 300 kcmil | 32129 | 300 kcmil |
| 3 x 185 / 95 | sm | 51,0 | 6240,0 | 7600,0 | 32042 | 350 kcmil | 32130 | 350 kcmil |
| 3 x 240 / 120 | sm | 58,0 | 8064,0 | 9800,0 | 32043 | 500 kcmil | 32131 | 500 kcmil |
| 3 x 300 / 150 | sm | 64,0 | 10080,0 | 11500,0 | 32256 | 600 kcmil | ||
