NYY-J, NYY-O | Кабели для прокладки в земле

NYY-J, NYY-O

Производитель — Lappkabel

Оценка (средняя 5)

Подземный кабель Технические характеристики Маркировка жил до 5 жил: по VDE 0293-308 (табл . T9 в приложении) от 6 жил: черные с белой цифровой маркировкой Разрешения на применение VDE 0276 ч. 603 (для 1-5 жил) VDE 0276 ч. 627 (от 7 жил) Конструкция...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — NYY-J, NYY-O

Подземный кабель

Технические характеристики

Маркировка жил: до 5 жил: по VDE 0293-308 (табл. T9 в приложении)
от 6 жил: черные с белой цифровой маркировкой

Разрешения на применение: VDE 0276 ч. 603 (для 1-5 жил)
VDE 0276 ч. 627 (от 7 жил)

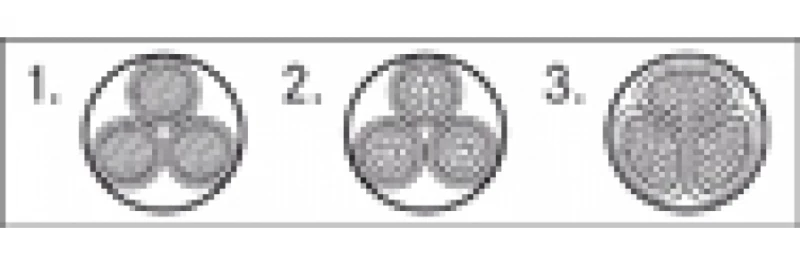

Конструкция жилы: Однопроволочные или многопроволочные жилы

Минимальный радиус изгиба: одножильные: 15 x D
многожильные: 12 x D

Номинальное напряжение: U0/U: 0,6/1,0 кВ

Испытательное напряжение: 4000 V

Tемпературный диапазон: при монтаже: +5°C до +50°C
неподвижная прокладка: -40°C до +70°C

Конструкция

Жилы из медных проволок
Изоляция жил на основе пвх пластиката (PVC)
Заполнение по общей скрутке жил
Наружная оболочка из ПВХ пластиката

Особенности

Не поддерживают горение по IEC 60332-1-2
Токовая нагрузка по HD 603 ч. 3G для прокладки вне помещений и по VDE 0298 ч. 4 (см. табл. T12 в приложении) при прокладке внутри и вне зданий

Артикул	Наименование	нар. Ø, мм	Медь, кг/1000	Масса кг/км
1550030	NYY-J 1x25	13	240	380
1550038	NYY-J 1x35	14	336	447
1550032	NYY-J 1x50	15	480	650
1550033	NYY-J 1x70	17	672	864
1550037	NYY-J 1x185	26	1776	2000
15500013	NYY-J 3x1,5	12	43	223
15500023	NYY-J 4x1,5	13	58	256
15500033	NYY-J 5x1,5	14	72	293
1550004	NYY-J 7x1,5	15	101	360
1550005	NYY-J 10x1,5	18	144	520
1550006	NYY-J 12x1,5	19	173	560
1550084	NYY-J 14x1,5	20	202	620
1550007	NYY-J 16x1,5	21	230	680
1550008	NYY-J 19x1,5	22	274	760
1550009	NYY-J 24x1,5	24	346	900
1550086	NYY-J 30x1,5	26	432	1100
15500103	NYY-J 3x2,5	13	72	272
15500113	NYY-J 4x2,5	14	96	316
15500123	NYY-J 5x2,5	15	120	323
1550013	NYY-J 7x2,5	16	168	450
1550090	NYY-J 10x2,5	20	240	630
1550091	NYY-J 12x2,5	20	288	680
1550092	NYY-J 14x2,5	21	336	790
1550094	NYY-J 19x2,5	23	456	990
1550096	NYY-J 24x2,5	26	576	1300

Артикул	Наименование	нар. Ø, мм	Медь, кг/1000	Масса кг/км
1550097	NYY-J 30x2,5	28	720	1400
15500583	NYY-J 3x4	15	115	373
15500203	NYY-J 4x4	16	154	439
15500263	NYY-J 5x4	17	192	510
15500593	NYY-J 3x6	16	173	466
15500213	NYY-J 4x6	17	230	547
15500273	NYY-J 5x6	19	288	640
15500603	NYY-J 3x10	18	288	629
15500223	NYY-J 4x10	19	384	743
15500823	NYY-J 5x10	21	480	899
15500613	NYY-J 3x16	20	461	850
15500233	NYY-J 4x16	22	614	1039
15500833	NYY-J 5x16	23	768	1240
15500713	NYY-J 3x25/16	25	874	1595
15500243	NYY-J 4x25	27	960	1620
15500153	NYY-J 3x35/16	27	1162	1718
15500753	NYY-J 4x35	27	1344	1916
15500163	NYY-J 3x50/25	31	1680	2383
15500253	NYY-J 4x50	31	1920	2639
15500173	NYY-J 3x70/35	33	2352	3196
15500763	NYY-J 4x70	35	2688	3576
15500183	NYY-J 3x95/50	38	3216	4271
15500773	NYY-J 4x95	40	3648	4746
15500723	NYY-J 3x120/70	41	4128	5281
15500783	NYY-J 4x120	43	4608	5813

Артикул	Наименование	нар. Ø, мм	Медь, кг/1000	Масса кг/км
15500733	NYY-J 3x150/70	46	4992	6408
15500793	NYY-J 4x150	48	5760	7263
15500743	NYY-J 3x185/95	50	6240	7909
15500803	NYY-J 4x185	53	7104	8905
15500193	NYY-J 3x240/120	57	8064	10162
15500813	NYY-J 4x240	60	9216	11430
1550205	NYY-O 1x10	10	96	176
1550206	NYY-O 1x16	11	154	239
1550207	NYY-O 1x25	13	240	380
1550208	NYY-O 1x35	14	336	447
1550209	NYY-O 1x50	15	480	650
1550210	NYY-O 1x70	17	672	864
1550211	NYY-O 1x95	19	912	1132
1550212	NYY-O 1x120	21	1152	1405
1550213	NYY-O 1x150	22	1440	1710
1550214	NYY-O 1x185	24	1776	2086
1550215	NYY-O 1x240	27	2304	2669
1550216	NYY-O 1x300	30	2880	3305
1550218	NYY-O 1x500	39	4800	5400
15502003	NYY-O 2x1,5re	11	29	210
15502193	NYY-O 2x2,5re	12	48	250
15502203	NYY-O 2x4re	14	77	360
15502213	NYY-O 2x6re	15	115	400
15502223	NYY-O 2x10re	17	192	500
15502533	NYY-O 4x16re	22	614	1039

Артикул	Наименование	нар. Ø, мм	Медь, кг/1000	Масса кг/км
15502543	NYY-O 4x25rm	27	960	1620
15502563	NYY-O 4x50sm	31	1920	2639
15502573	NYY-O 4x70sm	35	2688	3576
15502583	NYY-O 4x95sm	40	3648	4746
