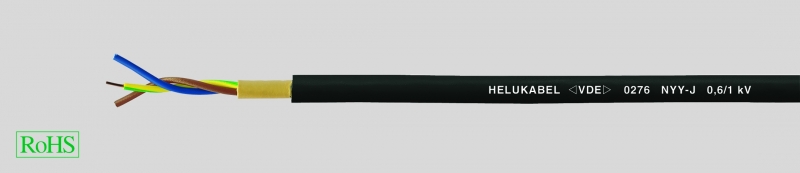

NYY-J / NYY-O, силовой кабель, 0,6/1кВ, в соответствии с VDE
Производитель —
Оценка (средняя 4)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502,
от 7 жил в соответствии с DIN VDE 0276 часть 627, HD 627 S1 и IEC 60502
Температурный диапазон
подвижно от -5 °C до +50...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NYY-J / NYY-O, силовой кабель, 0,6/1кВ, в соответствии с VDE
-
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502,от 7 жил в соответствии с DIN VDE 0276 часть 627, HD 627 S1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая рабочая температурапроводника +70 °C
-
Допустимая температура при коротком замыкании +160°C(время короткого замыкания 5 сек.)≤ 300 мм² +160°C> 300 мм² +140°C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Макс. допустимое растягивающее усилиедля медного проводника = 50 Н/мм²
-
Минимальный радиус изгибаодножильный 15хØ кабелямногожильный 12хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Пожарная нагрузкасм. табл. в приложении
- Медный проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2, одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2 или HD 383
- PVC-изоляция жил, компаунд DIV4 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603 или HD 186
-
Цвета жил для 3+½ проводовТип J: ж-з (½), кор., чёрн., сер.Тип О: син. (½), кор., чёрн., сер.
- Концентрический повивная скрутка жил
- Внешняя PVC-оболочка, компаунд DMV5 в соответствии с HD 603.S1
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804,тип испытания B)
Предельно допустимое напряжение
- Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиОба внешних провода изолированы 1,4 ВОднофазные системыОдин внешний провод заземлён 0,7 кВ
- Цепь трёхфазного тока 1,2 кВ
-
re = круглый однопроволочный проводrm = круглый многопроволочный проводникsm = секторный многопроволочный проводник
-
J-исполнение = с желто-зеленой жилой заземленияO-исполнение = без желто-зеленой жилы заземления
-
Примечание по 3+½ проводамДопускается только один провод с меньшим сечением (в соответствии с DIN VDE 0276 часть 603 таблица 5), который может быть размещён в пучке скрутки в качестве изолированного (жёлто-зелёного или синего цвета с сечением ½ от сечения провода)
Данный силовой кабель применяется для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются какие-то механические повреждения
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | Исполнение J Арт.№ | AWG-номер | Исполнение O Арт.№ | AWG-номер | |
| 1 x 4 | re | 9,0 | 38,0 | 115,0 | 32001 | 12 | 32089 | 12 |
| 1 x 6 | re | 9,5 | 58,0 | 135,0 | 32002 | 10 | 32090 | 10 |
| 1 x 10 | re | 10,0 | 96,0 | 179,0 | 32003 | 8 | 32091 | 8 |
| 1 x 16 | re | 11,0 | 154,0 | 245,0 | 32004 | 6 | 32092 | 6 |
| 1 x 25 | rm | 12,0 | 240,0 | 360,0 | 32005 | 4 | 32093 | 4 |
| 1 x 35 | rm | 13,0 | 336,0 | 470,0 | 32006 | 2 | 32094 | 2 |
| 1 x 50 | rm | 15,0 | 480,0 | 620,0 | 32007 | 1 | 32095 | 1 |
| 1 x 70 | rm | 16,5 | 672,0 | 810,0 | 32008 | 2/0 | 32096 | 2/0 |
| 1 x 95 | rm | 19,0 | 912,0 | 1110,0 | 32009 | 3/0 | 32097 | 3/0 |
| 1 x 120 | rm | 20,5 | 1152,0 | 1360,0 | 32010 | 4/0 | 32098 | 4/0 |
| 1 x 150 | rm | 22,5 | 1440,0 | 1670,0 | 32011 | 300 kcmil | 32099 | 300 kcmil |
| 1 x 185 | rm | 25,0 | 1776,0 | 2050,0 | 32012 | 350 kcmil | 32100 | 350 kcmil |
| 1 x 240 | rm | 28,0 | 2304,0 | 2630,0 | 32013 | 500 kcmil | 32101 | 500 kcmil |
| 1 x 300 | rm | 30,0 | 2880,0 | 3200,0 | 32014 | 600 kcmil | 32102 | 600 kcmil |
| 1 x 400 | rm | 34,0 | 3840,0 | 4150,0 | 32015 | 750 kcmil | 32103 | 750 kcmil |
| 1 x 500 | rm | 38,0 | 4800,0 | 5200,0 | 32556 | 1000 kcmil | 32558 | 1000 kcmil |
| 1 x 630 | rm | 43,0 | 6048,0 | 6650,0 | 32557 | - | 32559 | - |
| 2 x 1,5 | re | 11,0 | 29,0 | 175,0 | 32016 | 16 | 32104 | 16 |
| 2 x 2,5 | re | 12,0 | 48,0 | 215,0 | 32017 | 14 | 32105 | 14 |
| 2 x 4 | re | 14,0 | 77,0 | 295,0 | 32018 | 12 | 32106 | 12 |
| 2 x 6 | re | 15,0 | 115,0 | 370,0 | 32019 | 10 | 32107 | 10 |
| 2 x 10 | re | 16,5 | 192,0 | 495,0 | 32020 | 8 | 32108 | 8 |
| 2 x 16 | re | 18,5 | 307,0 | 670,0 | 32021 | 6 | 32109 | 6 |
| 2 x 25 | rm | 23,5 | 480,0 | 960,0 | 32022 | 4 | 32110 | 4 |
| 3 x 1,5 | re | 11,5 | 43,0 | 195,0 | 32023 | 16 | 32111 | 16 |
| 3 x 2,5 | re | 12,5 | 72,0 | 250,0 | 32024 | 14 | 32112 | 14 |
| 3 x 4 | re | 14,0 | 115,0 | 340,0 | 32025 | 12 | 32113 | 12 |
| 3 x 6 | re | 15,0 | 173,0 | 430,0 | 32026 | 10 | 32114 | 10 |
| 3 x 10 | re | 17,0 | 288,0 | 590,0 | 32027 | 8 | 32115 | 8 |
| 3 x 16 | re | 19,0 | 461,0 | 820,0 | 32028 | 6 | 32116 | 6 |
| 3 x 25 | rm | 24,0 | 720,0 | 1320,0 | 32029 | 4 | 32117 | 4 |
| 3 x 35 | sm | 25,0 | 1008,0 | 1450,0 | 32030 | 2 | 32118 | 2 |
| 3 x 50 | sm | 26,5 | 1440,0 | 1850,0 | 32031 | 1 | 32119 | 1 |
| 3 x 70 | sm | 30,0 | 2016,0 | 2450,0 | 32032 | 2/0 | 32120 | 2/0 |
| 3 x 95 | sm | 34,5 | 2736,0 | 3300,0 | 32033 | 3/0 | 32121 | 3/0 |
| 3 x 120 | sm | 37,0 | 3456,0 | 4100,0 | 32034 | 4/0 | 32122 | 4/0 |
| 3 x 150 | sm | 40,0 | 4320,0 | 4900,0 | 32293 | 300 kcmil | 32296 | 300 kcmil |
| 3 x 185 | sm | 46,0 | 5328,0 | 6500,0 | 32294 | 350 kcmil | 32297 | 350 kcmil |
| 3 x 240 | sm | 51,0 | 6912,0 | 8300,0 | 32295 | 500 kcmil | 32298 | 500 kcmil |
| 4 x 1,5 | re | 12,0 | 58,0 | 230,0 | 32044 | 16 | 32132 | 16 |
| 4 x 2,5 | re | 13,5 | 96,0 | 300,0 | 32045 | 14 | 32133 | 14 |
| 4 x 4 | re | 15,0 | 154,0 | 410,0 | 32046 | 12 | 32134 | 12 |
| 4 x 6 | re | 16,5 | 230,0 | 520,0 | 32047 | 10 | 32135 | 10 |
| 4 x 10 | re | 18,5 | 384,0 | 730,0 | 32048 | 8 | 32136 | 8 |
| 4 x 16 | re | 21,5 | 614,0 | 1045,0 | 32049 | 6 | 32137 | 6 |
| 4 x 25 | rm | 26,0 | 960,0 | 1640,0 | 32050 | 4 | 32138 | 4 |
| 4 x 35 | sm | 27,5 | 1344,0 | 1760,0 | 32051 | 2 | 32139 | 2 |
| 4 x 50 | sm | 30,0 | 1920,0 | 2350,0 | 32052 | 1 | 32140 | 1 |
| 4 x 70 | sm | 34,0 | 2688,0 | 3100,0 | 32053 | 2/0 | 32141 | 2/0 |
| 4 x 95 | sm | 39,0 | 3648,0 | 4250,0 | 32054 | 3/0 | 32142 | 3/0 |
| 4 x 120 | sm | 42,5 | 4608,0 | 5300,0 | 32055 | 4/0 | 32143 | 4/0 |
| 4 x 150 | sm | 47,5 | 5760,0 | 6400,0 | 32056 | 300 kcmil | 32144 | 300 kcmil |
| 4 x 185 | sm | 52,0 | 7104,0 | 8500,0 | 32057 | 350 kcmil | 32145 | 350 kcmil |
| 4 x 240 | sm | 58,0 | 9216,0 | 11000,0 | 32058 | 500 kcmil | 32146 | 500 kcmil |
| 5 x 1,5 | re | 13,0 | 72,0 | 270,0 | 32059 | 16 | 32147 | 16 |
| 5 x 2,5 | re | 14,5 | 120,0 | 360,0 | 32060 | 14 | 32148 | 14 |
| 5 x 4 | re | 16,5 | 192,0 | 490,0 | 32061 | 12 | 32149 | 12 |
| 5 x 6 | re | 18,0 | 288,0 | 600,0 | 32062 | 10 | 32150 | 10 |
| 5 x 10 | re | 20,0 | 480,0 | 890,0 | 32063 | 8 | 32151 | 8 |
| 5 x 16 | re | 22,5 | 768,0 | 1255,0 | 32064 | 6 | 32152 | 6 |
| 5 x 25 | rm | 28,0 | 1200,0 | 1960,0 | 32065 | 4 | ||
| 5 x 35 | rm | 34,0 | 1680,0 | 2400,0 | 32300 | 2 | ||
| 5 x 50 | rm | 40,0 | 2400,0 | 3500,0 | 32257 | 1 | ||
| 7 x 1,5 | re | 15,5 | 101,0 | 310,0 | 32066 | 16 | 32153 | 16 |
| 7 x 2,5 | re | 16,5 | 168,0 | 450,0 | 32076 | 14 | 32163 | 10 |
| 7 x 4 | re | 18,5 | 269,0 | 640,0 | 32086 | 12 | ||
| 7 x 6 | re | 20,0 | 403,0 | 850,0 | 32087 | 10 | 32174 | 10 |
| 7 x 10 | re | 23,5 | 672,0 | 1200,0 | 32088 | 8 | 32175 | 8 |
| 10 x 1,5 | re | 18,0 | 144,0 | 380,0 | 32067 | 16 | 32154 | 16 |
| 10 x 2,5 | re | 19,5 | 240,0 | 520,0 | 32077 | 14 | 32164 | 10 |
| 12 x 1,5 | re | 19,0 | 173,0 | 420,0 | 32068 | 16 | 32155 | 16 |
| 12 x 2,5 | re | 20,5 | 288,0 | 600,0 | 32078 | 14 | ||
| 14 x 1,5 | re | 20,0 | 202,0 | 470,0 | 32069 | 16 | 32156 | 16 |
| 14 x 2,5 | re | 21,0 | 336,0 | 680,0 | 32079 | 14 | ||
| 16 x 1,5 | re | 21,0 | 230,0 | 520,0 | 32070 | 16 | 32157 | 16 |
| 16 x 2,5 | re | 22,0 | 384,0 | 750,0 | 32080 | 14 | ||
| 19 x 1,5 | re | 22,0 | 274,0 | 570,0 | 32071 | 16 | 32158 | 16 |
| 19 x 2,5 | re | 23,0 | 456,0 | 850,0 | 32081 | 14 | 32168 | 10 |
| 21 x 1,5 | re | 23,0 | 302,0 | 650,0 | 32072 | 16 | 32159 | 16 |
| 21 x 2,5 | re | 24,5 | 504,0 | 980,0 | 32082 | 14 | ||
| 24 x 1,5 | re | 25,0 | 346,0 | 750,0 | 32073 | 16 | 32160 | 16 |
| 24 x 2,5 | re | 27,0 | 576,0 | 1100,0 | 32083 | 14 | ||
| 30 x 1,5 | re | 26,0 | 432,0 | 860,0 | 32074 | 16 | 32161 | 16 |
| 30 x 2,5 | re | 28,0 | 720,0 | 1280,0 | 32084 | 14 | ||
| 40 x 1,5 | re | 29,0 | 576,0 | 1070,0 | 32075 | 16 | 32162 | 16 |
| 40 x 2,5 | re | 31,5 | 960,0 | 1700,0 | 32085 | 14 | ||
| 52 x 2,5 | re | 35,0 | 1248,0 | 2150,0 | 32169 | 14 | ||
| 61 x 1,5 | re | 34,0 | 878,0 | 1680,0 | 32176 | 16 | ||
