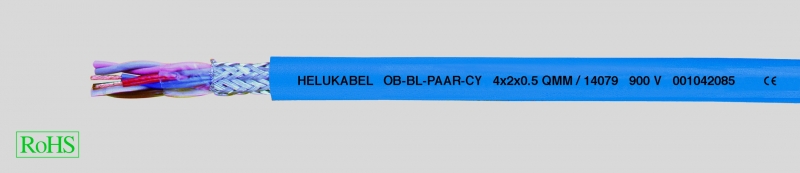

OB-BL-PAAR-CY, ЭМС, с синей оболочкой, искробезопасный
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальная PVC-оболочка синего цвета для взрывоопасных зон класса «i » для искробезопасных цепей, в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2. (VDE 0165 ч. 1)
Сопротивление проводника ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OB-BL-PAAR-CY, ЭМС, с синей оболочкой, искробезопасный
- Специальная PVC-оболочка синего цвета для взрывоопасных зон класса «i» для искробезопасных цепей, в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2. (VDE 0165 ч. 1)
-
Сопротивление проводникапри 0,5 мм² 37,8 Ом/кмпри 0,75 мм² 25,3 Ом/км
-
Температурный диапазонподвижно от -10°C до +80°Cстационарно от -30°C до +80 °C
-
Рабочее напряжение(не для силовых цепей) 900 В
-
Испытательное напряжениежила/жила 2000 Вжила/экран 1000 В
- Напряжение пробоя мин. 4000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкостьжила/жила пр. 105 нФ/кмжила/экран пр. 145 нФ/км
- Индуктивность пр. 0,68 мГн/км
-
Волновое сопротивление (импеданс)пр. 80 Ом
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
-
Изоляция жил – специальный PVC-материал YI2 в соответствии сDIN VDE 0207-363-3 / DIN EN 50363-3
-
Маркировка жил (пары) в соответствии сDIN 47100
- Попарная скрутка жил
- Повивная скрутка пар
- Разделительная пленка
- Экран из луженой медной проволоки, покрытие прибл. 80%
-
Внешняя оболочка – специальный PVC-материал YM2 в соответствии сDIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – синий (RAL 5015)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу «Техническая информация»
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Кабель для ЭВМ RE-2Y (St)Yv с синей оболочкой см. в разделе о кабелях для передачи данных и для ЭВМ
Применяются во взрывоопасных зонах в качестве гибкого кабеля управления для искробезопасных электрических цепей/установок. Этот кабель с парной скруткой соответствует стандарту VDE 0165, ч. 1 раздел 12.2.2.6, согласно которому кабели и провода с классом взрывобезопасности «i» должны иметь специальный цвет (синий). Парная скрутка и медный общий экран обеспечивают защиту от импульсных помех в электрической сети.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 14077 | 2 x 2 x 0,5 | 7,8 | 47,0 | 89,0 | 20 |
| 14078 | 3 x 2 x 0,5 | 8,2 | 67,0 | 104,0 | 20 |
| 14079 | 4 x 2 x 0,5 | 9,0 | 80,0 | 126,0 | 20 |
| 14080 | 6 x 2 x 0,5 | 10,6 | 108,0 | 171,0 | 20 |
| 14081 | 8 x 2 x 0,5 | 12,3 | 129,0 | 251,0 | 20 |
| 14082 | 10 x 2 x 0,5 | 13,5 | 172,0 | 282,0 | 20 |
| 14083 | 12 x 2 x 0,5 | 14,4 | 235,0 | 261,0 | 20 |
| 14084 | 16 x 2 x 0,5 | 16,3 | 301,0 | 445,0 | 20 |
| 14085 | 20 x 2 x 0,5 | 17,7 | 343,0 | 525,0 | 20 |
| 14086 | 24 x 2 x 0,5 | 19,3 | 394,0 | 590,0 | 20 |
| 14087 | 25 x 2 x 0,5 | 19,7 | 406,0 | 622,0 | 20 |
| 14089 | 2 x 2 x 0,75 | 8,4 | 60,0 | 105,0 | 18 |
| 14090 | 3 x 2 x 0,75 | 9,0 | 80,0 | 128,0 | 18 |
| 14091 | 4 x 2 x 0,75 | 9,8 | 110,0 | 156,0 | 18 |
| 14092 | 6 x 2 x 0,75 | 12,1 | 142,0 | 216,0 | 18 |
| 14093 | 8 x 2 x 0,75 | 13,4 | 200,0 | 309,0 | 18 |
| 14094 | 10 x 2 x 0,75 | 15,1 | 238,0 | 355,0 | 18 |
| 14095 | 12 x 2 x 0,75 | 15,8 | 270,0 | 405,0 | 18 |
| 14096 | 16 x 2 x 0,75 | 18,0 | 342,0 | 560,0 | 18 |
| 14097 | 20 x 2 x 0,75 | 19,2 | 369,0 | 671,0 | 18 |
| 14098 | 24 x 2 x 0,75 | 21,3 | 451,0 | 795,0 | 18 |
| 14099 | 25 x 2 x 0,75 | 21,8 | 461,0 | 803,0 | 18 |
