Сетевые компоненты

Промышленные витые пары ITP с соединителями D-типа

• Промышленные витые пары ITP (Industrial Twisted Pair) предназначены для непосредственного соединения сетевых станций с сетевыми компонентами. Подключение выполняется с помощью соединителей D-типа. Длина линии может достигать 100м.

Витые пары FC (Fast Connect)

• Витые пары FC предназначены для применения в административных помещениях промышленных предприятий. С их помощью осуществляется связь промышленного и офисного уровня управления предприятием.

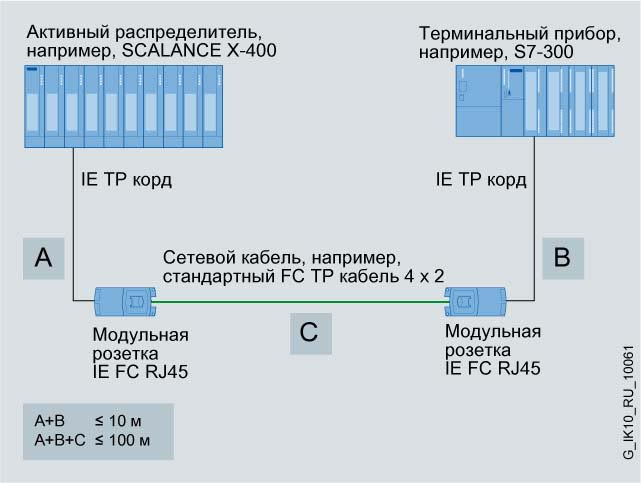

• Витые пары FC позволяют осуществлять быстрый и простой монтаж кабельных соединений. Существующие сети с подключением сетевых устройств через соединитель RJ45 могут быть распространены и на промышленную среду.

Структура кабельных соединений

• Кабельные соединения в соответствии с требованиями стандарта EN 50173 выполняются в виде древовидной структуры, охватывающей все здание и обеспечивающей возможность использования информационных (IT) технологий. Все здание подразделяется на три области:
  • Первая область: подключение здания.
  • Вторая область: подключение отдельных этажей здания.
  • Третья область: обвязка IT терминалов на этаже.

Такая структура кабельных соединений отвечает требованиям стандарта EN 50173.

Характеристики

• Обширный спектр кабельной продукции для различных вариантов прокладки кабельных сетей в промышленных условиях.
• Минимальные затраты времени на монтаж кабельной сети и обеспечение надежной связи в промышленных условиях.
• Простота установки соединителей на 4- (категория 5) и 8-жильные (категория 6) IE FC TP кабели.
• Использование одного и того же инструмента для быстрого удаления оболочки и экрана для 4- и 8- жильных IE FC TP кабелей.
• Обеспечение надежного контактного соединения с экраном кабеля.

Область применения

Система IE FC объединяет в своем составе:

• IE FC TP кабели специальной конструкции, обеспечивающей возможность быстрого выполнения тажных работ. Кабели имеют сертификаты UL и категории 5 плюс. Номенклатура IE FC включает в свой состав кабели стандартного, гибкого и морского исполнения.
• Инструмент IE FC для быстрой и простой разделки IE FC TP кабелей с удалением оболочки и экрана на отрезках, необходимых для установки соединителя.
• Соединители IE FC различного назначения с подключением жил IE FC TP кабелей методом прокалывания изоляции или через терминальные блоки с контактами под винт.
