НАЗНАЧЕНИЕ
Кабель марки ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ОКБ
НАЗНАЧЕНИЕ
Кабель марки ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности. Кабель марки ОКБ в негорючем исполнении предназначен для прокладки как и ОКБ при повышенных требованиях по пожарной безопасности.

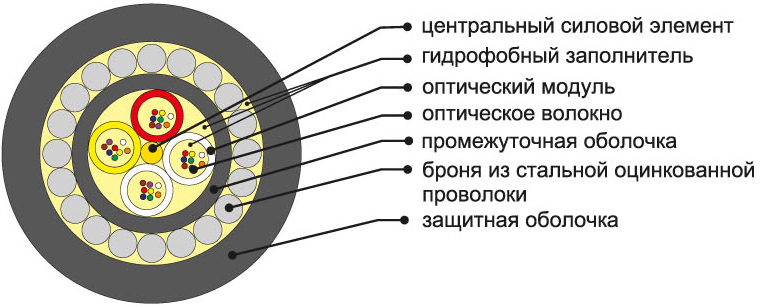

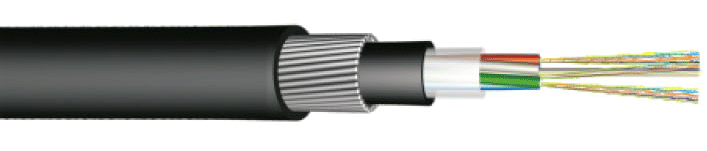

ОПИСАНИЕ КОНСТРУКЦИИ
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ
| Количество ОВ | 2-32 | 36-48 | 50-80 | 82-96 | 98-144 |
|---|---|---|---|---|---|
|
Количество элементов |
4 | 6 | 5 | 6 | 6 |
|
Количество волокон в модуле |
до 6 | до 8 | до 16 | до 16 | до 24 |
|
Диаметр кабеля, мм |
11,8 | 13,0 | 13,7 | 14,7 | 17,3 |
|
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
217 | 259 | 282 | 322 | 426 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | 250 | 296 | 321 | 365 | 478 |
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки. |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 7,0 кН до 80,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
от 0,4 кН/см |
