ОКГ
Оценка (средняя 5)
Волоконно-оптический кабель марки ОКГ для прокладки в зданиях, задувки в трубы. НАЗНАЧЕНИЕ Кабель марки ОКГ применяется для прокладки в защитных пластмассовых трубах. Кабель марки ОКГ в негорючем исполнении применяется...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ОКГ

Волоконно-оптический кабель марки ОКГ для прокладки в зданиях, задувки в трубы.

НАЗНАЧЕНИЕ

Кабель марки ОКГ применяется для прокладки в защитных пластмассовых трубах.

Кабель марки ОКГ в негорючем исполнении применяется для прокладки внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах и кабельростах при повышенных требованиях по пожарной безопасности.

ОПИСАНИЕ КОНСТРУКЦИИ

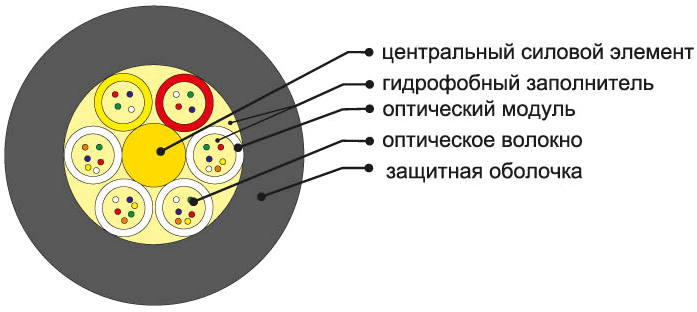

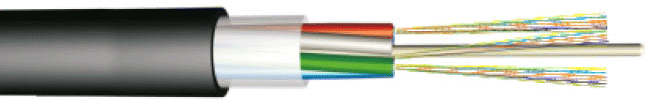

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.

ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ


Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.

КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ

Количество ОВ 2-24 26-48 50-96 98-144
Количество элементов 6 6 6 6
Количество волокон в модуле до 4 до 8 до 16 до 24
Диаметр кабеля, мм 7,7 8,5 11,0 13,4
Вес кабеля с полиэтиленовой оболочкой, кг/ км от 48 от 56 от 97 от 140
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км от 63 от 73 от 127 от 178

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

Рабочая температура -40°С… +60°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Минимальный радиус изгиба кабеля не менее 20 диаметров кабеля
Срок службы 25 лет
Срок гарантийной эксплуатации 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки.
Растягивающее усилие
(ГОСТ Р МЭК 749- 1- 93 Е метод 1)
от 1,0 кН до 3,5 кН
Раздавливающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е 3)
не менее 0,3 кН/см

Купить ОКГ в регионе Ярославль.
