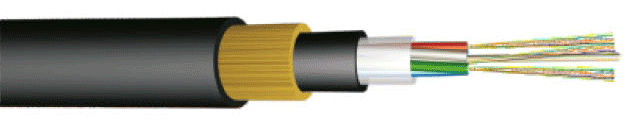

Волоконно-оптический кабель марки ОКК для подвеса на опорах линий связи, линий электропередач с силовым элементом из высокомодульных арамидных нитей.
НАЗНАЧЕНИЕ
Кабель марки ОКК для подвески на опорах линий связи, контактной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ОКК
Волоконно-оптический кабель марки ОКК для подвеса на опорах линий связи, линий электропередач с силовым элементом из высокомодульных арамидных нитей.
НАЗНАЧЕНИЕ
Кабель марки ОКК для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи в точках с максимальной величиной потенциала электрического поля до 25 кВ, между зданиями и сооружениями.

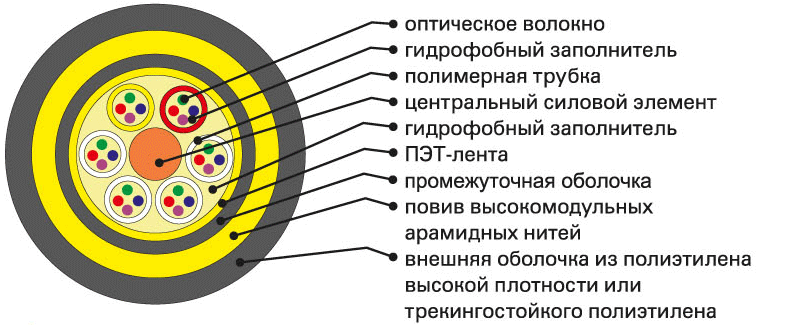

ОПИСАНИЕ КОНСТРУКЦИИ
Кабель содержит сердечник модульной конструкции с центральным элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается повив из арамидных нитей. На повив из арамидных нитей накладывается оболочка из полиэтилена высокой плотности при потенциале электрического поля 12 кВ или из трекингостойкого полиэтилена при потенциале электричекого поля до 25 кВ.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ
| Количество ОВ | 2-40 | 42-60 | 62-96 | 98-144 |
|---|---|---|---|---|
| Количество элементов | 5 | 5 | 6 | 6 |
| Количество волокон в модуле | до 8 | до 12 | до 16 | до 24 |
| Длительно допустимое растягивающее усилие, кН | 20 | 20 | 20 | 20 |
| Диаметр кабеля, мм | 13,4 | 14,4 | 14,5 | 15,6 |
|
Вес кабеля с полиэтиленовой
оболочкой, кг/ км
|
137 | 162 | 164 | 188 |
| Вес кабеля с оболочкой из трекингостойкого полиэтилена, кг/ км | 144 | 171 | 172 | 197 |
ЭКСПЛУТАЦИОННЫЕ ТРЕБОВАНИЯ
| Рабочая температура | -60°С… +70°С |
| Температура монтажа | -30°С…+50°С |
| Температура транспортировки и хранения | -60°С…+60°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2,5 года со дня ввода в эксплуатацию, не более 3 лет со дня поставки. |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,5 кН до 85,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
3,0 кН/100 мм |
