ОККМ
Производитель —
Оценка (средняя 4)

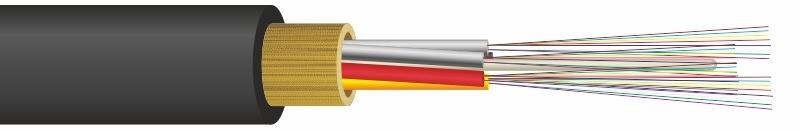

Волоконно-оптический кабель марки ОККМ без промежуточной оболочки для подвеса по столбам городского освещения с силовым элементом из высокомодульных арамидных нитей.
НАЗНАЧЕНИЕ
Для подвески на опорах линий связи, контактной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ОККМ
Волоконно-оптический кабель марки ОККМ без промежуточной оболочки для подвеса по столбам городского освещения с силовым элементом из высокомодульных арамидных нитей.
НАЗНАЧЕНИЕ
Для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи напряжением до 35 кВ в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями с максимально допустимой нагрузкой до 10кН.

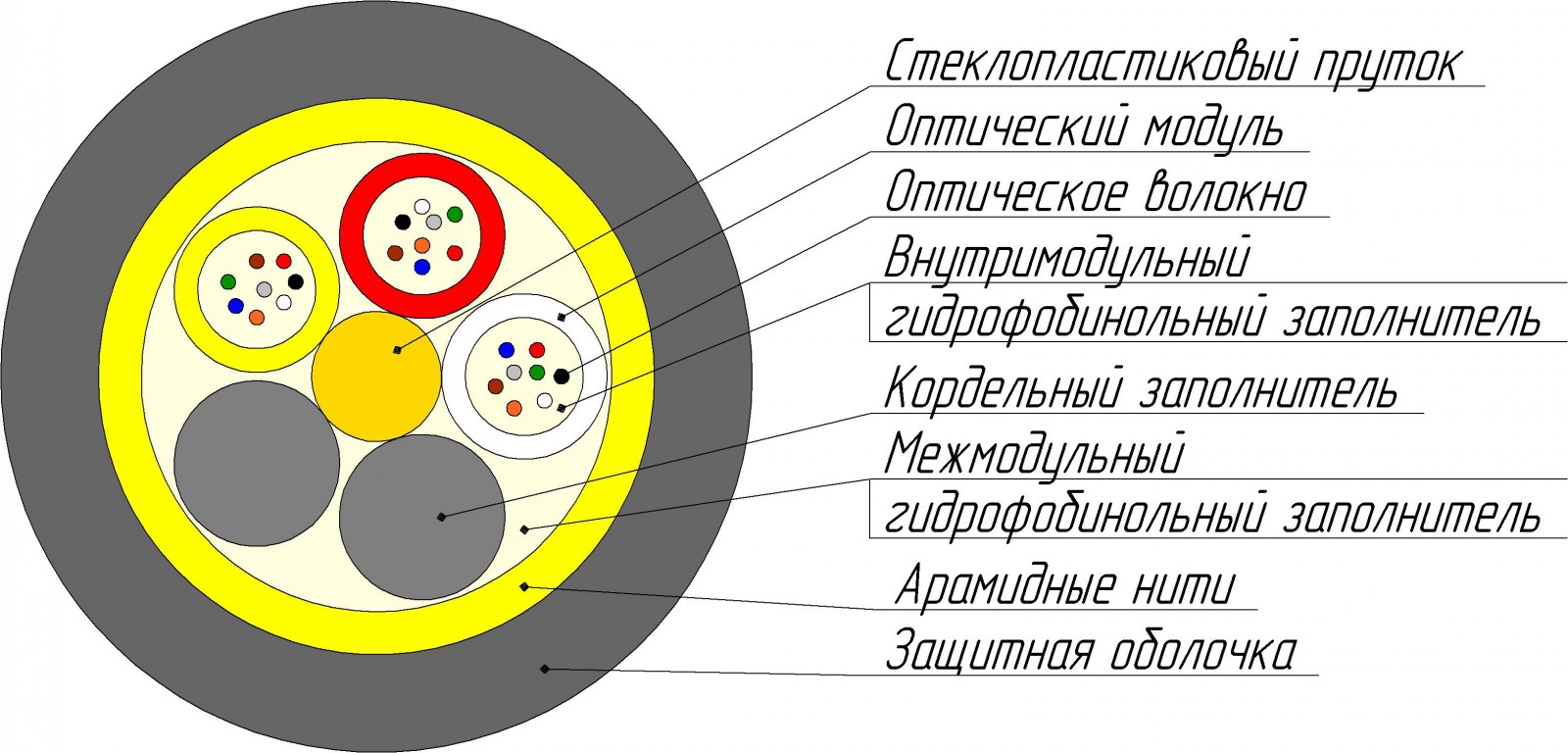

ОПИСАНИЕ КОНСТРУКЦИИ
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из арамидных нитей. Защитная оболочка – полиэтилен высокой плотности.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ
| Количество ОВ | 2-60 | 62-96 | 98-144 |
|---|---|---|---|
| Количество элементов | 5 | 6 | 6 |
| Количество волокон в модуле | До 12 | До 16 | До 24 |
| Длительно допустимое растягивающее усилие, кН | 7 | 7 | 7 |
| Диаметр кабеля, мм | 11,2 | 11,2 | 13,3 |
|
Вес кабеля с полиэтиленовой
оболочкой, кг/ км
|
94 | 101 | 137 |
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
| Рабочая температура | -60°С… +70°С |
| Температура монтажа | -30°С…+50°С |
| Температура транспортировки и хранения | -60°С…+70°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2,5 года со дня ввода в эксплуатацию, не более 3 лет со дня поставки. |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,0 кН до 10,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
3 кН/100 мм |
