ОКЛ
Производитель —
Оценка (средняя 4)
Волоконно-оптический кабель марки ОКЛ для прокладки в кабельной канализации с броней из гофрированной стальной ленты.
НАЗНАЧЕНИЕ
Кабель марки ОКЛ предназначен для прокладки в кабельной канализации, трубах, коллекторах,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ОКЛ
Волоконно-оптический кабель марки ОКЛ для прокладки в кабельной канализации с броней из гофрированной стальной ленты.
НАЗНАЧЕНИЕ
Кабель марки ОКЛ предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Кабель марки ОКЛ в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

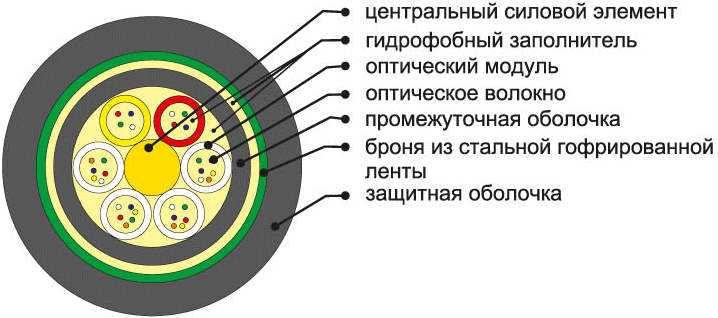

ОПИСАНИЕ КОНСТРУКЦИИ
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и промежуточной оболочкой заполняется гидрофобным компаундом. Поверх ленточной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ
| Количество ОВ | 2-24 | 26-48 | 50-96 | 98-144 |
|---|---|---|---|---|
| Количество элементов | 6 | 6 | 6 | 6 |
| Количество волокон в модуле | до 4 | до 8 | до 16 | до 16 |
| Диаметр кабеля, мм | 11,5 | 12,5 | 15,5 | 19,2 |
|
Вес кабеля с полиэтиленовой
оболочкой, кг/ км
|
127 | 144 | 213 | 308 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | 151 | 180 | 258 | 366 |
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет после доставки. |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) | от 1,5 кН до 3,5 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) | не менее 0,3 кН/см |
