ОКП | Для прокладки в грунт

ОКП

Производитель — Российский производитель

Оценка (средняя 5)

Волоконно-оптический кабель марки ОКП для прокладки в грунт армированный стеклопластиковыми прутками. НАЗНАЧЕНИЕ Кабель марки ОКП предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ОКП

Волоконно-оптический кабель марки ОКП для прокладки в грунт армированный стеклопластиковыми прутками.

НАЗНАЧЕНИЕ

Кабель марки ОКП предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности и при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям. Кабель марки ОКП в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

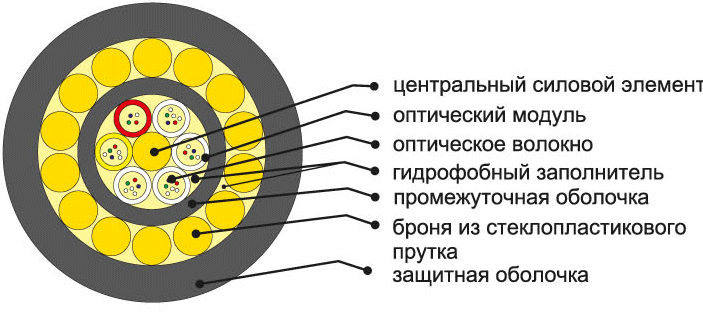

ОПИСАНИЕ КОНСТРУКЦИИ

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стеклопластиковых прутков. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх стеклопластиковой брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.

ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ

Желтый модуль – основной.

Красный модуль – направляющий.

Натуральные – согласно счету от красного

По согласованию с заказчиком цветовая расцветка может быть изменена.

Кордельные заполнители черного цвета выполняются из полиэтилена.

КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ

Количество ОВ	2-32	34-48	50-96	98-144
Количество элементов	6	6	6	6
Количество волокон в модуле	до 4	до 8	до 16	до 24
Диаметр кабеля, мм	12,2	12,9	17,2	19,7
Вес кабеля с полиэтиленовой оболочкой, кг/ км	129	143	274	355
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км	163	180	326	412

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

Рабочая температура	-40°С… +60°С
Температура монтажа	-10°С…+50°С
Температура транспортировки и хранения	-50°С…+50°С
Минимальный радиус изгиба кабеля	не менее 20 диаметров кабеля
Срок службы	25 лет
Срок гарантийной эксплуатации	2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки.
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1)	от 3,0 кН до 20,0 кН
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3)	от 0,4 кН/см
