OPC0656_19101
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей, попарная скрутка жил, на основании DIN VDE 0812
Температурный диапазон
подвижно от -30°C до +70°C
стационарно от -40°C до +70°C
Номинальное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OPC0656_19101

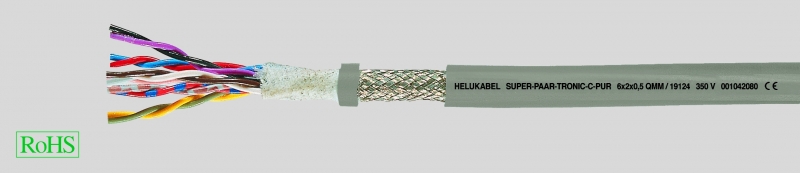

- Специальный кабель для буксируемых цепей, попарная скрутка жил, на основании DIN VDE 0812
-
Температурный диапазонподвижно от -30°C до +70°Cстационарно от -40°C до +70°C
- Номинальное напряжение 350 В
- Испытательное напряжение 1500 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкостьжила/ жила прибл. 135 нф/км
-
Минимальный радиус изгибаподвижно при 0,25 мм² 7,5х Ø кабелястационарно при 0,25мм²4х Ø кабеляподвижно при 0,5 мм² 10х Ø кабелястационарно при 0,5 — 1 мм²5х Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил — PP
- Маркировка жил в соответствии с DIN 47100
- Жилы скручены в пары, повивная скрутка пар с оптимальными шагами без перекручивания
- Обмотка флисом
- Экран из медной оплётки, лужёный, покрытие 85%
- Внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0207-363-10-2 / DIN EN 50363-10-2
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Высокая маслостойкость
- Устойчив к воздействию атмосферных явлений, озона, к реакции гидролиза и УФ-лучей
- Химически устойчив к растворителям, кислотам, щёлочам и гидравлическим жидкостям
- Гарантировано длительное использование в многосменном режиме в условиях высоких нагрузок при изгибе
- Высокая стойкость к механическим нагрузкам
- Высокая стойкость к переменным изгибам
- Длительный срок службы за счёт низкого сопротивления трению скрученных друг с другом жил с PP-изоляцией
- Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
- Низкие адгезионность
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Данные специальные кабели (с попарной скруткой жил и общим экраном) для буксируемых цепей можно применять даже там, где внешнее воздействие высоких частот создаёт помехи в импульсной передаче. Используются при длительных изгибающих напряжениях в станках и инструментах, в робототехнике и оборудовании с постоянно движущимися элементами, для длительного применения в процессе многосменной эксплуатации.
Это разработанный по последнему слову техники кабель передачи данных высокой гибкости с низкоадгезионной PP-изоляцией жил и с прочной на разрез внешней PUR-оболочкой с низким коэффициентом трения, которая гарантирует длительный срок службы и очень высокую экономичность.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 19101 | 1 x 2 x 0,25 | 4,7 | 14,0 | 28,0 | 24 |
| 19102 | 2 x 2 x 0,25 | 6,5 | 32,0 | 61,0 | 24 |
| 19103 | 3 x 2 x 0,25 | 6,6 | 38,4 | 73,0 | 24 |
| 19104 | 4 x 2 x 0,25 | 7,1 | 43,2 | 90,0 | 24 |
| 19105 | 5 x 2 x 0,25 | 8,2 | 51,5 | 105,0 | 24 |
| 19106 | 6 x 2 x 0,25 | 8,5 | 71,8 | 133,0 | 24 |
| 19107 | 8 x 2 x 0,25 | 9,2 | 74,4 | 156,0 | 24 |
| 19108 | 10 x 2 x 0,25 | 10,7 | 90,0 | 188,0 | 24 |
| 19109 | 14 x 2 x 0,25 | 11,5 | 111,2 | 220,0 | 24 |
| 19119 | 1 x 2 x 0,5 | 5,5 | 22,0 | 47,0 | 20 |
| 19120 | 2 x 2 x 0,5 | 7,9 | 50,0 | 100,0 | 20 |
| 19121 | 3 x 2 x 0,5 | 8,2 | 71,8 | 131,0 | 20 |
| 19122 | 4 x 2 x 0,5 | 8,9 | 74,4 | 149,0 | 20 |
| 19123 | 5 x 2 x 0,5 | 10,3 | 84,5 | 169,0 | 20 |
| 19124 | 6 x 2 x 0,5 | 10,7 | 99,6 | 196,0 | 20 |
| 19125 | 8 x 2 x 0,5 | 11,8 | 144,3 | 285,0 | 20 |
| 19126 | 10 x 2 x 0,5 | 13,5 | 176,0 | 344,0 | 20 |
| 19127 | 14 x 2 x 0,5 | 14,8 | 215,4 | 401,0 | 20 |
| 19128 | 1 x 2 x 0,75 | 6,3 | 34,0 | 61,0 | 18 |
| 19129 | 2 x 2 x 0,75 | 9,0 | 60,0 | 113,0 | 18 |
| 19130 | 3 x 2 x 0,75 | 9,1 | 85,7 | 158,0 | 18 |
| 19131 | 4 x 2 x 0,75 | 9,9 | 93,6 | 173,0 | 18 |
| 19132 | 5 x 2 x 0,75 | 11,5 | 113,0 | 203,0 | 18 |
| 19133 | 6 x 2 x 0,75 | 11,9 | 130,4 | 231,0 | 18 |
| 19134 | 8 x 2 x 0,75 | 13,1 | 192,2 | 343,0 | 18 |
| 19135 | 10 x 2 x 0,75 | 15,0 | 258,0 | 467,0 | 18 |
| 19136 | 14 x 2 x 0,75 | 16,4 | 316,6 | 546,0 | 18 |
| 19137 | 1 x 2 x 1 | 6,9 | 42,0 | 71,0 | 17 |
| 19138 | 2 x 2 x 1 | 10,0 | 73,0 | 130,0 | 17 |
| 19139 | 3 x 2 x 1 | 10,2 | 93,6 | 170,0 | 17 |
| 19140 | 4 x 2 x 1 | 11,3 | 117,8 | 204,0 | 17 |
| 19141 | 5 x 2 x 1 | 13,1 | 139,0 | 238,0 | 17 |
