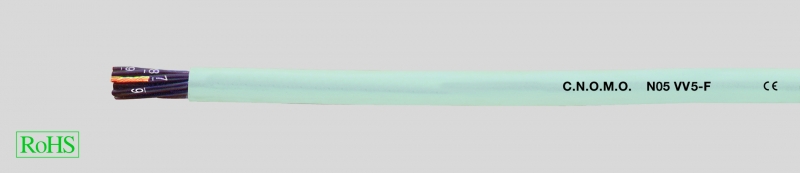

OPC0729_60000 | UL/CSA кабели управления

OPC0729_60000

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Специальная изоляция жил на основе PVC Соответствует французскому стандарту автомобильной промышленности для металлообрабатывающих станков 04-24-22 Температурный диапазон подвижно от -5°C до +80°C...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — OPC0729_60000

Технические характеристики

Специальная изоляция жил на основе PVC
Соответствует французскому стандарту автомобильной промышленности для металлообрабатывающих станков 04-24-22
Температурный диапазон

подвижно от -5°C до +80°C

стационарно от -30°C до +80°C
Номинальное напряжение 500 В
Испытательное напряжение 2000 В
Сопротивление изоляции

мин. 20 МОм x км
Стойкость к радиации

до 80x106 сДж/кг (80 Мрад)
Минимальный радиус изгиба

15х Ø кабеля

Строение

Жилы из тонких медных проволок

в соответствии с NFC 32-013 класс 5

или IEC 60228 класс 5
Специальная PVC-изоляция жил
Жилы красные или черные с цифровой маркировкой белого цвета
Желто-зеленая жила заземления
Повивная скрутка жил с оптимальным шагом
Специальная внешняя PVC-оболочка
Цвет оболочки — серый

Свойства

Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия

Испытания

PVC самозатухающий и не распространяющий горение, тип испытания B и IEC 60332-1

Устойчив к

маслу

бензину

смазочно-охлаждающему маслу в соответствии с рекомендацией C.N.O.M.O, E 03.40.150N (VDE 0472 часть 03)

Указания

G = с желто-зеленой жилой заземления

x = без жилы заземления (OZ)

Применение

Предназначен для эксплуатации преимущественно во французской автомобильной промышленности, для установки в станках, на автоматических поточных линиях, в строительстве промышленных установок и специальных машин, в климатической технике и на металлургических заводах.

Применяется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих и влажных помещениях, но не на открытом воздухе.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
60000	2 x 0,75	6,2	14,4	50,0	18
60001	3 G 0,75	6,6	21,6	59,0	18
60002	4 G 0,75	7,2	29,0	72,0	18
60003	5 G 0,75	8,0	36,0	87,0	18
60004	6 G 0,75	8,9	50,0	105,0	18
60005	12 G 0,75	11,6	86,0	175,0	18
60006	18 G 0,75	13,9	144,0	267,0	18
60007	27 G 0,75	17,2	230,0	404,0	18
60008	36 G 0,75	19,7	288,0	503,0	18
60009	48 G 0,75	22,8	360,0	670,0	18
60010	60 G 0,75	24,9	439,0	805,0	18
60011	2 x 1	6,5	19,0	56,0	17
60012	3 G 1	6,9	29,0	72,0	17
60013	4 G 1	7,7	38,0	84,0	17
60014	5 G 1	8,5	48,0	104,0	17
60015	6 G 1	9,2	67,0	124,0	17
60016	12 G 1	12,4	115,0	219,0	17
60017	18 G 1	15,2	192,0	314,0	17
60018	27 G 1	18,7	308,0	485,0	17
60019	36 G 1	21,1	384,0	620,0	17
60020	48 G 1	24,3	480,0	809,0	17
60021	60 G 1	26,4	586,0	1000,0	17
60022	2 x 1,5	7,5	29,0	76,0	16
60023	3 G 1,5	8,1	43,0	94,0	16
60024	4 G 1,5	9,1	58,0	116,0	16
60025	5 G 1,5	10,1	72,0	143,0	16
60026	6 G 1,5	11,0	101,0	173,0	16
60027	12 G 1,5	15,1	173,0	307,0	16
60028	18 G 1,5	17,9	263,0	464,0	16
60029	24 G 1,5	21,0	341,0	629,0	16
60030	27 G 1,5	21,8	372,0	708,0	16
60031	36 G 1,5	24,5	498,0	985,0	16
60032	48 G 1,5	28,4	641,0	1175,0	16
60033	60 G 1,5	31,3	878,0	1415,0	16
60034	2 x 2,5	10,5	48,0	122,0	14
60035	3 G 2,5	11,0	72,0	151,0	14
60036	4 G 2,5	12,0	96,0	191,0	14
60037	5 G 2,5	13,1	120,0	244,0	14
60038	6 G 2,5	15,0	168,0	292,0	14
60039	12 G 2,5	18,0	288,0	524,0	14
60040	2 x 4	10,4	77,0	178,0	12
60041	3 G 4	11,3	115,0	230,0	12
60042	4 G 4	12,8	154,0	300,0	12
60043	5 G 4	14,2	192,0	362,0	12
60044	2 x 6	11,6	115,0	218,0	10
60045	3 G 6	12,7	173,0	325,0	10
60046	4 G 6	14,2	230,0	481,0	10
60047	5 G 6	15,7	288,0	584,0	10
60048	2 x 10	15,0	194,0	505,0	8
60049	3 G 10	16,6	288,0	610,0	8
60050	4 G 10	18,4	384,0	736,0	8
60051	5 G 10	20,9	480,0	913,0	8
