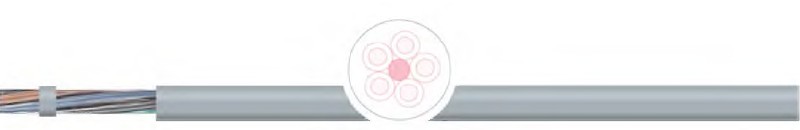

Контрольные гибкие кабели с ПВХ-изоляцией
OPVC-JB/OB
Производитель —
Оценка (средняя 5)
Применение
Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OPVC-JB/OB
Применение
Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях, но не снаружи и не для прокладки в почве. Он может использоваться на открытом воздухе, только с защитой против УФ-излучения.
Особенности
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- Отсутствие кремнийорганической резины (при производстве).
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|
Конструкция и технические характеристики |
|
|
проводник |
медный гибкий тонкопроволочный |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5. |
|
изоляция |
ПВХ |
|
маркировка жил |
До 5 жил цветная маркировка согл. DIN VDE 0293-308, более 6 жил согл. кода цветов стандарта TKD, без или с желто-зеленой жилой, см. таблицу технических указаний. |
|
способ скрутки |
послойный повив жил с оптимальными шагами скрутки. |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
серый цвет, RAL 7001 |
|
номинальное напряжение |
до 16mm2 Uo/U 300/500V; более 25mm2 Uo/U 0,6/1kV |
|
испытательное напряжение |
4.000 V |
|
сопротивление провода |
согл. DIN VDE 0295 кл.5, соотв. IEC 60228 кл.5. |
|
сопротивление изоляции |
не менее 20 MQ x км. |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. таблицу технических указаний. |
|
наименьший радиус изгиба неподвижно |
4 x диаметр кабеля |
|
наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
|
температура стационарно |
-30 °С / +80 °С |
|
температура подвижно |
— 5 °С / +70 °С |
|
макс. температура на |
+ 70 °С при работе; +150 °С в случае короткого |
|
проводнике |
замыкания |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся, согл. IEC 60332-1 |
|
стандарт |
согласно DIN VDE 0245, 0250 и 0281 |

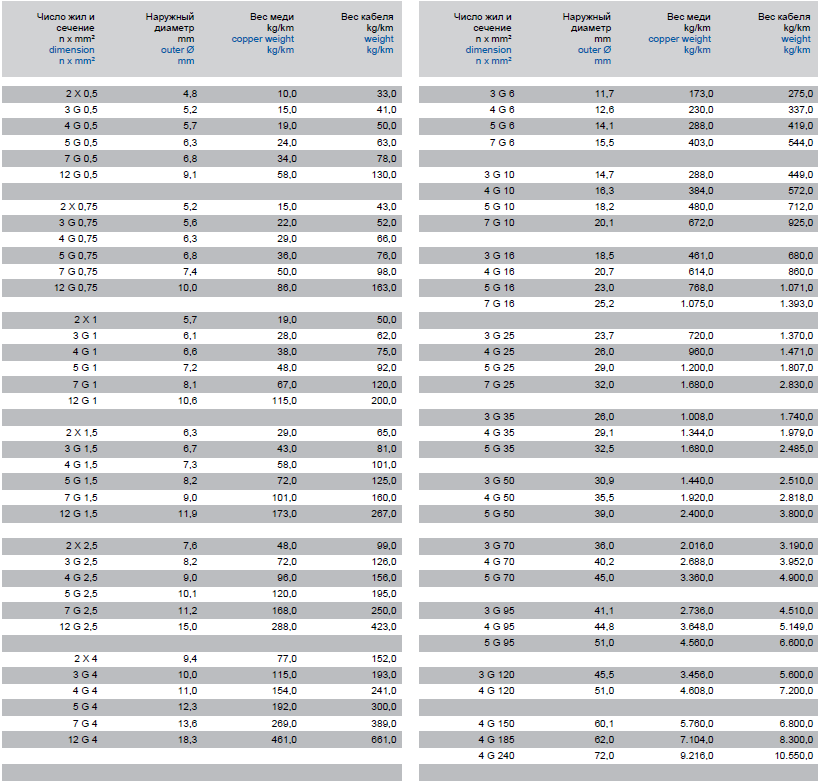

Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1000333 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 5,2 | 3G0,5 | 15 | 41 |
| 1000334 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 5,6 | 3G0,75 | 22 | 52 |
| 1000340 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 6,1 | 3G1 | 29 | 62 |
| 1000341 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 6,7 | 3G1,5 | 43 | 81 |
| 1000347 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 8,2 | 3G2,5 | 72 | 126 |
| 1000351 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 10 | 3G4 | 115 | 193 |
| 1000354 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 5,7 | 4G0,5 | 19 | 50 |
| 1000355 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 6,3 | 4G0,75 | 29 | 66 |
| 1000356 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 6,6 | 4G1 | 38 | 75 |
| 1000357 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 7,3 | 4G1,5 | 58 | 101 |
| 1000359 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 16,3 | 4G10 | 384 | 572 |
| 1000360 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 51 | 4G120 | 4 608,00 | 7 200,00 |
| 1000361 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 20,7 | 4G16 | 614 | 860 |
| 1000362 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 9 | 4G2,5 | 96 | 156 |
| 1000363 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 26 | 4G25 | 960 | 1 471,00 |
| 1000364 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 29,1 | 4G35 | 1 344,00 | 1 979,00 |
| 1000365 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 11 | 4G4 | 154 | 241 |
| 1000366 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 35,5 | 4G50 | 1 920,00 | 2 818,00 |
| 1000367 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 12,6 | 4G6 | 230 | 337 |
| 1000369 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 40,2 | 4G70 | 2 688,00 | 3 952,00 |
| 1000370 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 44,8 | 4G95 | 3 648,00 | 5 149,00 |
| 1000372 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 6,8 | 5G0,75 | 36 | 76 |
| 1000374 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 7,2 | 5G1 | 48 | 92 |
| 1000376 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 8,2 | 5G1,5 | 72 | 125 |
| 1000377 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 18,2 | 5G10 | 480 | 712 |
| 1000378 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 23 | 5G16 | 768 | 1 071,00 |
| 1000380 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 10,1 | 5G2,5 | 120 | 195 |
| 1000381 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 32,5 | 5G35 | 1 680,00 | 2 485,00 |
| 1000382 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 12,3 | 5G4 | 192 | 300 |
| 1000383 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 14,1 | 5G6 | 288 | 419 |
| 1000385 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 7,4 | 7G0,75 | 50 | 98 |
| 1000387 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 8,1 | 7G1 | 67 | 120 |
| 1000388 | ?PVC-JB | 300/500 V, GRAU RAL 7001 | 9 | 7G1,5 | 101 | 160 |
| 1000923 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 4,8 | 2X0,5 | 10 | 33 |
| 1000926 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 5,2 | 2X0,75 | 15 | 43 |
| 1000930 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 5,7 | 2X1 | 19 | 50 |
| 1000931 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 6,3 | 2X1,5 | 29 | 65 |
| 1000934 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 7,6 | 2X2,5 | 48 | 99 |
| 1000935 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 9,4 | 2X4 | 77 | 152 |
| 1000937 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 5,2 | 3X0,5 | 15 | 41 |
| 1000938 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 5,6 | 3X0,75 | 22 | 52 |
| 1000944 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 6,1 | 3X1 | 29 | 62 |
| 1000950 | ?PVC-OB | 300/500 V, GRAU RAL 7001 | 5,7 | 4X0,5 | 19 | 50 |
| 1001801 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 51 | 5G95 | 4 560,00 | 6 600,00 |
| 1001803 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 45 | 5G70 | 3 360,00 | 4 900,00 |
| 1001817 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 39 | 5G50 | 2 400,00 | 3 800,00 |
| 1001848 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 29 | 5G25 | 1 200,00 | 1 807,00 |
| 1003375 | ?PVC-JB | 0,6/1 KV, GRAU RAL 7001 | 60,1 | 4G150 | 5 760,00 | 7 800,00 |
