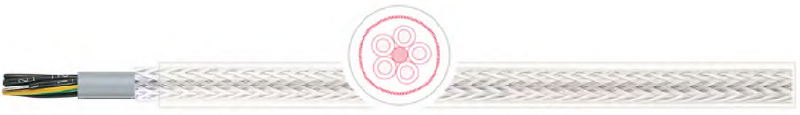

Контрольные гибкие кабели с ПВХ-изоляцией
OPVC-JZ/OZ-YCY
Производитель —
Оценка (средняя 4)
Применение
Используется в качестве силового, контрольного, и соединительного кабеля в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и для гибкого присоединения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OPVC-JZ/OZ-YCY
Применение
Используется в качестве силового, контрольного, и соединительного кабеля в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях, но не для прокладки в почве. Используется на открытом воздухе с защитой против УФ-излучения.
Особенности
- Испытательное напряжение 4kV.
- Устойчив к воздействию кислот, щелочей и некоторым маслам.
- Отсутствие кремнийорганической резины (при производстве).
- Внутренняя оболочка служит в качестве допольнительной механической защиты и повышает прочность кабеля.
- Рекомендуется для электромагнитной совместимости (EMV).
Примечание
- Соответствует RoHS.
- Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
- По желанию заказчика производим специальную конструкцию кабеля данного типа.
|
Конструкция и технические характеристики |
|
|
проводник |
медный гибкий тонкопроволочный |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5. |
|
изоляция |
ПВХ |
|
маркировка жил |
В соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой. |
|
способ скрутки |
Послойный повив жил с оптимальными шагами скрутки. |
|
материал внутренней оболочки |
ПВХ |
|
общий экран |
медная луженая оплётки, плотность покрытия около 85%. |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
прозрачный |
|
номинальное напряжение |
Uo/U 300/500 V |
|
испытательное напряжение |
4 kV |
|
сопротивление провода |
Согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5. |
|
сопротивление изоляции |
не менее 20 MQ x км |
|
длительные допустимые токовые нагрузки |
огл. DIN VDE, см. таблицу технических указаний. |
|
наименьший радиус изгиба неподвижно |
6 x диаметр кабеля |
|
наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
|
температура стационарно |
-30 °C / +80 °C |
|
температура подвижно |
— 5 °C / +70 °C |
|
макс. температура на |
+ 70 °C при работе; +150 °C в случае короткого |
|
проводнике |
замыкания. |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1. |
|
стандарт |
согласно DIN VDE 0245, 0250 и 0281 |

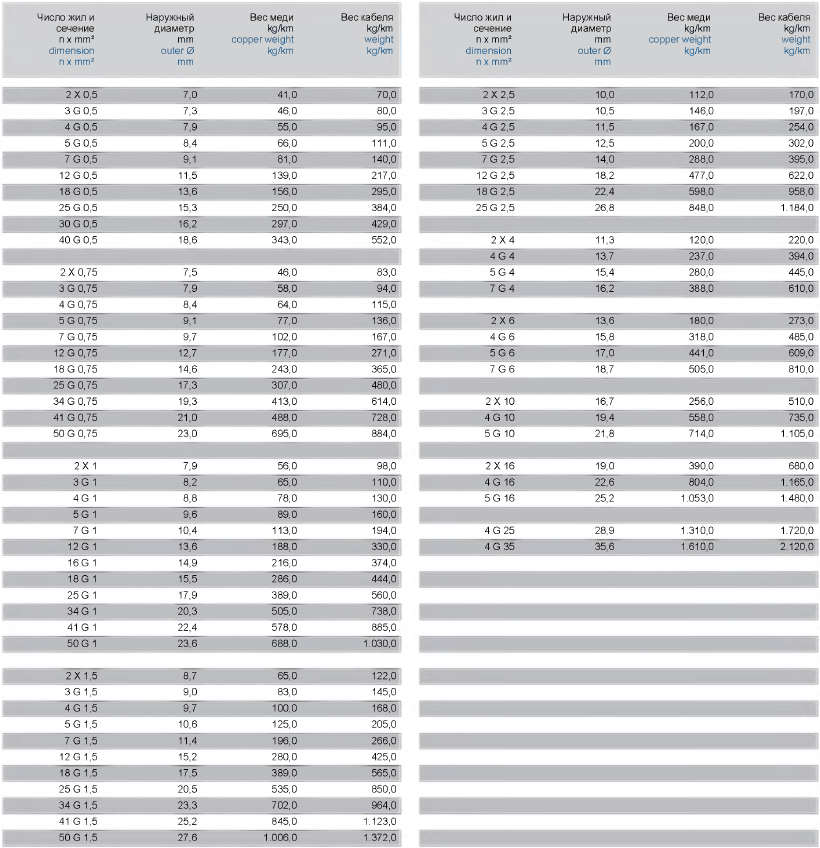

Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1000659 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 11,5 | 12G0,5 | 139 | 217 |
| 1000660 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 12,7 | 12G0,75 | 177 | 271 |
| 1000661 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 13,6 | 12G1 | 188 | 330 |
| 1000662 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 15,2 | 12G1,5 | 280 | 425 |
| 1000663 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 18,2 | 12G2,5 | 477 | 622 |
| 1000665 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 13,6 | 18G0,5 | 156 | 295 |
| 1000666 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 14,6 | 18G0,75 | 243 | 365 |
| 1000667 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 15,5 | 18G1 | 286 | 444 |
| 1000668 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 17,5 | 18G1,5 | 389 | 565 |
| 1000669 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 22,4 | 18G2,5 | 598 | 958 |
| 1000671 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 15,3 | 25G0,5 | 250 | 384 |
| 1000672 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 17,3 | 25G0,75 | 307 | 480 |
| 1000673 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 17,9 | 25G1 | 389 | 560 |
| 1000674 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 20,5 | 25G1,5 | 535 | 850 |
| 1000678 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 20,3 | 34G1 | 505 | 738 |
| 1000681 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 7,3 | 3G0,5 | 46 | 80 |
| 1000682 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 7,9 | 3G0,75 | 58 | 94 |
| 1000683 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 8,2 | 3G1 | 65 | 110 |
| 1000684 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 9 | 3G1,5 | 83 | 145 |
| 1000685 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 10,5 | 3G2,5 | 146 | 197 |
| 1000691 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 7,9 | 4G0,5 | 55 | 95 |
| 1000692 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 8,4 | 4G0,75 | 64 | 115 |
| 1000693 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 8,8 | 4G1 | 78 | 130 |
| 1000694 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 9,7 | 4G1,5 | 100 | 168 |
| 1000695 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 19,4 | 4G10 | 558 | 735 |
| 1000697 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 22,6 | 4G16 | 804 | 1 165,00 |
| 1000699 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 11,5 | 4G2,5 | 167 | 254 |
| 1000700 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 28,9 | 4G25 | 1 310,00 | 1 720,00 |
| 1000701 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 35,6 | 4G35 | 1 610,00 | 2 120,00 |
| 1000702 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 13,7 | 4G4 | 237 | 394 |
| 1000705 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 15,8 | 4G6 | 318 | 485 |
| 1000711 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 8,4 | 5G0,5 | 66 | 111 |
| 1000712 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 9,1 | 5G0,75 | 77 | 136 |
| 1000713 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 9,6 | 5G1 | 89 | 160 |
| 1000714 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 10,6 | 5G1,5 | 125 | 205 |
| 1000715 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 21,8 | 5G10 | 714 | 1 105,00 |
| 1000717 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 12,5 | 5G2,5 | 200 | 302 |
| 1000718 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 15,4 | 5G4 | 280 | 445 |
| 1000719 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 17 | 5G6 | 441 | 609 |
| 1000720 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 9,1 | 7G0,5 | 81 | 140 |
| 1000722 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 9,7 | 7G0,75 | 102 | 167 |
| 1000723 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 10,4 | 7G1 | 113 | 194 |
| 1000724 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 11,4 | 7G1,5 | 196 | 266 |
| 1000726 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 14 | 7G2,5 | 288 | 395 |
| 1000727 | ?PVC-JZ-YCY | 300/500 V, TRANSPARENT | 16,2 | 7G4 | 388 | 610 |
| 1001092 | ?PVC-OZ-YCY | 300/500 V, TRANSPARENT | 7,5 | 2X0,75 | 46 | 83 |
| 1001093 | ?PVC-OZ-YCY | 300/500 V, TRANSPARENT | 7 | 2X0,5 | 41 | 70 |
| 1001095 | ?PVC-OZ-YCY | 300/500 V, TRANSPARENT | 8,7 | 2X1,5 | 65 | 122 |
| 1001096 | ?PVC-OZ-YCY | 300/500 V, TRANSPARENT | 7,9 | 2X1 | 56 | 98 |
