Контрольные гибкие кабели с ПВХ-изоляцией
OPVC-JZ/OZ-YSY
Производитель —
Оценка (средняя 5)
Применение
Используется в качестве контрольного и соединительного кабеля управления в машиностроении, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OPVC-JZ/OZ-YSY
Применение
Используется в качестве контрольного и соединительного кабеля управления в машиностроении, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих,влажных и сырых помещениях, но не снаружи и не для прокладки в почве. Он может использоваться на открытом воздухе только с защитой против УФ-излучения.
Особенности
- Испытательное напряжение 4 kV.
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- Отсутствие кремнийорганической резины (при производстве).
- Имеет высокий уровень защиты от механических повреждений и от электромагнитных воздействий.
Примечание
- Соответствует RoHS.
- Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
- Не допускается хранение во влажных помещениях и на открытом воздухе.
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|

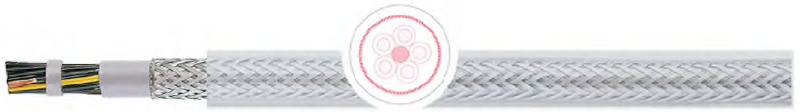

Конструкция и технические характеристики |
|
|
проводник |
медный гибкий тонкопроволочный. |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
изоляция |
ПВХ |
|
маркировка жил |
в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой |
|
способ скрутки |
послойный повив жил с оптимальными шагами скрутки |
|
материал внутренней оболочки |
ПВХ |
|
общий экран |
из оцинкованой стальной проволоки, плотность покрытия около 85%. |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
прозрачный |
|
номинальное напряжение |
Uo/U 300/500 V |
|
испытательное напряжение |
4 kV |
|
сопротивление провода |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
сопротивление изоляции |
не менее 20 MQ x км |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. таблицу технических указаний |
|
наименьший радиус изгиба неподвижно |
6 x диаметр кабеля |
|
наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
|
температура стационарно |
-30 °C / +80 °C |
|
температура подвижно |
-5 °C / +70 °C |
|
макс. температура на |
+ 70 °C при работе; +150 °C в случае короткого |
|
проводнике |
замыкания |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1 |
|
стандарт |
согласно DIN VDE 0245, 0250 и 0281 |

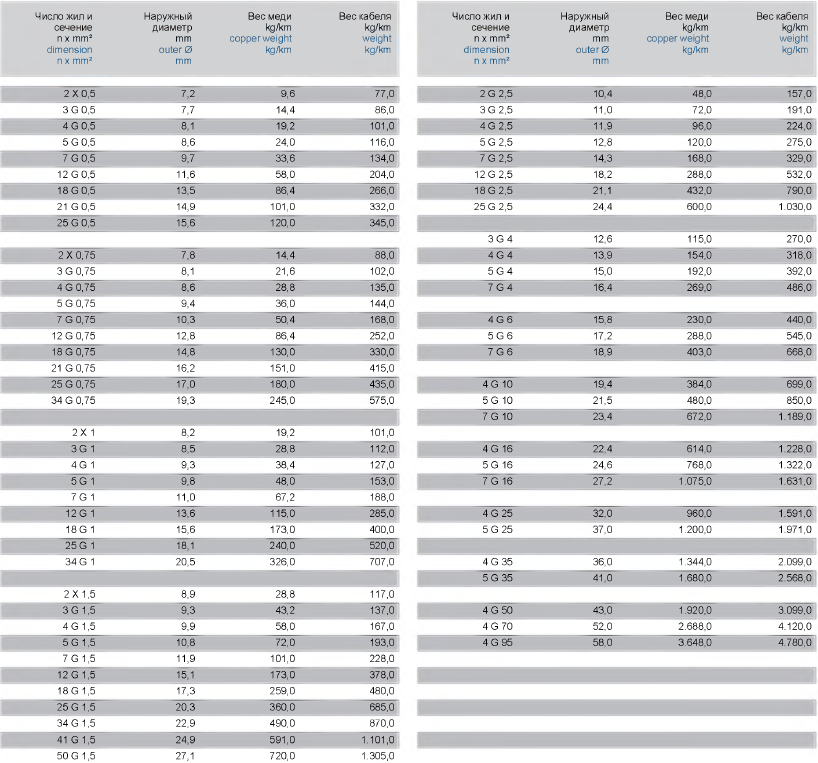

Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1000771 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 12,8 | 12G0,75 | 86,4 | 252 |
| 1000772 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 13,6 | 12G1 | 115 | 285 |
| 1000773 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 15,1 | 12G1,5 | 173 | 378 |
| 1000778 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 14,8 | 18G0,75 | 130 | 330 |
| 1000779 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 15,6 | 18G1 | 173 | 400 |
| 1000780 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 17,3 | 18G1,5 | 259 | 480 |
| 1000787 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 18,1 | 25G1 | 240 | 520 |
| 1000788 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 20,3 | 25G1,5 | 360 | 685 |
| 1000790 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 24,4 | 25G2,5 | 600 | 1 030,00 |
| 1000797 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 20,5 | 34G1 | 326 | 707 |
| 1000798 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 22,9 | 34G1,5 | 490 | 870 |
| 1000802 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 8,1 | 3G0,75 | 21,6 | 102 |
| 1000803 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 8,5 | 3G1 | 28,8 | 112 |
| 1000804 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 9,3 | 3G1,5 | 43,2 | 137 |
| 1000805 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 11 | 3G2,5 | 72 | 191 |
| 1000809 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 8,6 | 4G0,75 | 28,8 | 135 |
| 1000810 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 9,3 | 4G1 | 38,4 | 127 |
| 1000811 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 9,9 | 4G1,5 | 58 | 167 |
| 1000812 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 19,4 | 4G10 | 384 | 699 |
| 1000813 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 22,4 | 4G16 | 614 | 1 228,00 |
| 1000814 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 11,9 | 4G2,5 | 96 | 224 |
| 1000817 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 13,9 | 4G4 | 154 | 318 |
| 1000818 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 15,8 | 4G6 | 230 | 440 |
| 1000822 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 9,4 | 5G0,75 | 36 | 144 |
| 1000823 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 9,8 | 5G1 | 48 | 153 |
| 1000824 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 10,8 | 5G1,5 | 72 | 193 |
| 1000825 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 21,5 | 5G10 | 480 | 850 |
| 1000827 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 12,8 | 5G2,5 | 120 | 275 |
| 1000828 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 15 | 5G4 | 192 | 392 |
| 1000829 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 17,2 | 5G6 | 288 | 545 |
| 1000832 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 10,3 | 7G0,75 | 50,4 | 168 |
| 1000833 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 11 | 7G1 | 67,2 | 188 |
| 1000834 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 11,9 | 7G1,5 | 101 | 228 |
| 1000837 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 14,3 | 7G2,5 | 168 | 329 |
| 1000838 | ?PVC-JZ-YSY | 300/500 V, TRANSPARENT | 16,4 | 7G4 | 269 | 486 |
| 1001110 | ?PVC-OZ-YSY | 300/500 V, TRANSPARENT | 8,2 | 2X1 | 19,2 | 101 |
