Ответвительные термоусаживаемые муфты 4ПТО-1
Производитель — КВТ
Оценка (средняя 5)
Ответвительные термоусаживаемые муфты 4ПТО-1 Тип : 4ПТО-1 Предназначены для ответвления 4-х жильных кабелей: с пластмассовой изоляцией (ПВХ/СПЭ) с броней и без брони на напряжение до 1 кВ Соответствует требованиям ГОСТ 13781.0-86 Типы монтируемых...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Ответвительные термоусаживаемые муфты 4ПТО-1

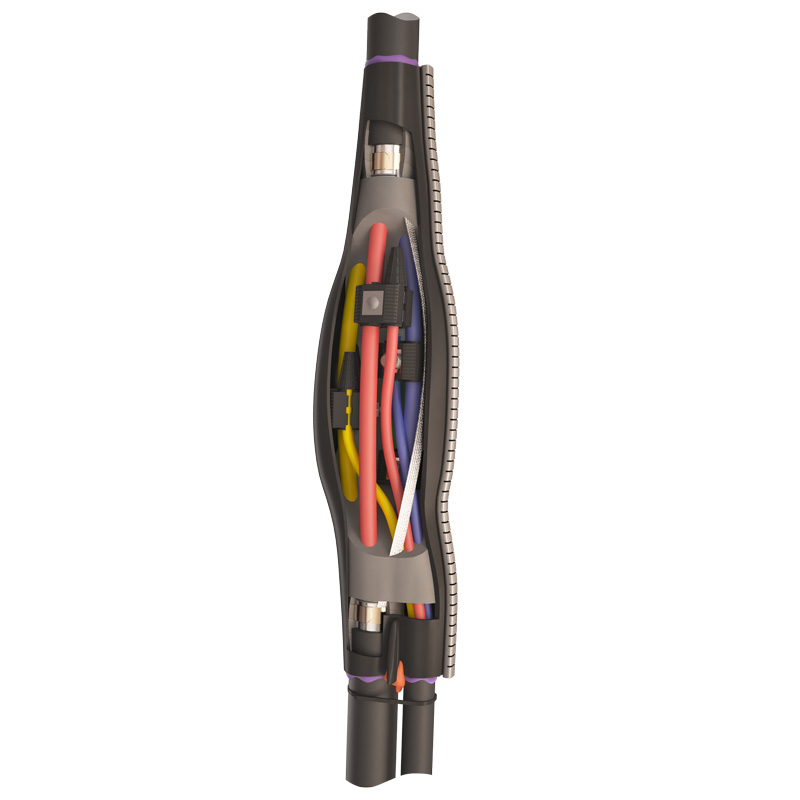

Ответвительные термоусаживаемые муфты 4ПТО-1

Тип : 4ПТО-1

  • Предназначены для ответвления 4-х жильных кабелей:
    • с пластмассовой изоляцией (ПВХ/СПЭ)
    • с броней и без брони
    • на напряжение до 1 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
  • Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
  • Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
  • Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
  • Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
  • Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
  • Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
  • Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ)
  • Выпускается по ТУ 3599-006-97284872-2006

комплектация и наименование муфты
тип установки тип кабеля число жил в кабеле
рабочее напряжение (кВ)
сечение жил кабеля магистраль(мм²) сечение жил кабеля ответвление(мм²)
4ПТО-1-16/50-1.5/6 внутр.+наружн. с/без брони 4 1 16/ 25/ 35/ 50 1.5/ 2.5/ 4/ 6
4ПТО-1-50/95-4/35 внутр.+наружн. с/без брони 4 1 50/ 70/ 95 4/ 6/ 10/ 16/ 25/ 35
4ПТО-1-95/150-35/95 внутр.+наружн. с/без брони 4 1 95/ 120/ 150 35/ 50/ 70
