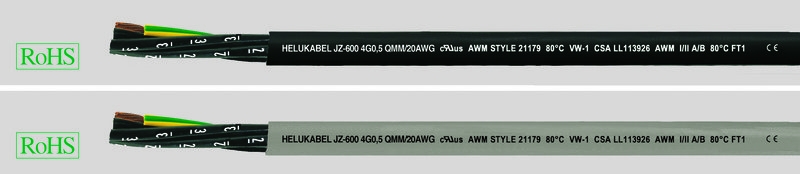

JZ-600 UL/CSA, гибкий, с цифровой маркировкой жил, 0,6/1 кВ, с разметкой метража
OZ-600 UL/CSA 2X0,5мм², GR
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0285-525-2-51/
DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 21179
Температурный диапазон ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OZ-600 UL/CSA 2X0,5мм², GR
-
Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0285-525-2-51/DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 21179
-
Температурный диапазонподвижно от -5°C до +80°Cстационарно от -40°C до +80°C
- Номинальное напряжение 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Допустимая токовая нагрузкав соответствии с VDE 0298 часть 4
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка из специального PVC, TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соотв. с UL-станд. 1581
- Цвет оболочки — чёрный (RAL 9005) или серый (RAL 7001)
- С разметкой метража
- В целом маслостойкий, показатели маслостойкости/химической стойкости см. табл. в приложении
- Устойчивый к УФ-излучению (исполнение с чёрной оболочкой)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B), UL VW-1, CSA FT1
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги с экраном:JZ-600-Y-CY UL/CSA
Кабель со специальной PVC-оболочкой предназначен для эксплуатации в системах измерения, контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, при производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Применяется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.
Применяется преимущественно в южно-европейских и арабских странах, а также в восточных государствах.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| Цвет оболочки серый |
|||||
| 11880 | 2 x 0,5 | 20 | 6,4 | 9,6 | 56,0 |
| 11881 | 3 G 0,5 | 20 | 6,8 | 14,4 | 68,0 |
| 11882 | 4 G 0,5 | 20 | 7,6 | 19,0 | 100,0 |
| 11883 | 5 G 0,5 | 20 | 8,2 | 24,0 | 117,0 |
| 11884 | 7 G 0,5 | 20 | 9,8 | 33,6 | 138,0 |
| 11885 | 12 G 0,5 | 20 | 12,2 | 58,0 | 200,0 |
| 11886 | 18 G 0,5 | 20 | 14,4 | 86,0 | 276,0 |
| 11887 | 25 G 0,5 | 20 | 17,2 | 120,0 | 335,0 |
| 11888 | 2 x 0,75 | 18 | 6,8 | 14,4 | 66,0 |
| 11889 | 3 G 0,75 | 18 | 7,2 | 21,6 | 74,0 |
| 11890 | 4 G 0,75 | 18 | 8,0 | 29,0 | 126,0 |
| 11891 | 5 G 0,75 | 18 | 8,8 | 36,0 | 140,0 |
| 11892 | 7 G 0,75 | 18 | 10,7 | 50,0 | 190,0 |
| 11893 | 12 G 0,75 | 18 | 13,1 | 86,0 | 257,0 |
| 11894 | 18 G 0,75 | 18 | 15,6 | 130,0 | 362,0 |
| 11895 | 25 G 0,75 | 18 | 18,9 | 180,0 | 486,0 |
| 11896 | 2 x 1 | 17 | 7,4 | 19,2 | 80,0 |
| 11897 | 3 G 1 | 17 | 8,0 | 29,2 | 96,0 |
| 11898 | 4 G 1 | 17 | 8,8 | 38,4 | 100,0 |
| 11899 | 5 G 1 | 17 | 9,8 | 48,0 | 130,0 |
| 11900 | 7 G 1 | 17 | 11,7 | 67,0 | 170,0 |
| 11901 | 12 G 1 | 17 | 14,5 | 115,0 | 290,0 |
| 11902 | 18 G 1 | 17 | 17,3 | 173,0 | 405,0 |
| 11903 | 25 G 1 | 17 | 21,1 | 240,0 | 570,0 |
| 11904 | 2 x 1,5 | 16 | 8,4 | 29,0 | 95,0 |
| 11905 | 3 G 1,5 | 16 | 9,1 | 43,0 | 112,0 |
| 11906 | 4 G 1,5 | 16 | 9,9 | 58,0 | 139,0 |
| 11907 | 5 G 1,5 | 16 | 11,0 | 72,0 | 170,0 |
| 11908 | 7 G 1,5 | 16 | 13,3 | 101,0 | 225,0 |
| 11909 | 12 G 1,5 | 16 | 16,6 | 173,0 | 370,0 |
| 11910 | 18 G 1,5 | 16 | 19,7 | 259,0 | 520,0 |
| 11911 | 25 G 1,5 | 16 | 23,9 | 360,0 | 730,0 |
| 11912 | 2 x 2,5 | 14 | 9,4 | 48,0 | 160,0 |
| 11913 | 3 G 2,5 | 14 | 9,9 | 72,0 | 175,0 |
| 11914 | 4 G 2,5 | 14 | 11,1 | 96,0 | 203,0 |
| 11915 | 5 G 2,5 | 14 | 12,4 | 120,0 | 251,0 |
| 11916 | 7 G 2,5 | 14 | 15,0 | 168,0 | 330,0 |
| 11917 | 12 G 2,5 | 14 | 18,4 | 288,0 | 553,0 |
| 11918 | 18 G 2,5 | 14 | 22,0 | 432,0 | 795,0 |
| 11919 | 25 G 2,5 | 14 | 26,9 | 600,0 | 1110,0 |
| 11920 | 2 x 4 | 12 | 11,4 | 77,0 | 180,0 |
| 11921 | 3 G 4 | 12 | 12,3 | 115,0 | 230,0 |
| 11922 | 4 G 4 | 12 | 13,8 | 154,0 | 310,0 |
| 11923 | 5 G 4 | 12 | 15,3 | 192,0 | 410,0 |
| 11924 | 7 G 4 | 12 | 16,8 | 269,0 | 540,0 |
| 11925 | 12 G 4 | 12 | 22,9 | 461,0 | 860,0 |
| 11926 | 3 G 6 | 10 | 14,1 | 173,0 | 370,0 |
| 11927 | 4 G 6 | 10 | 15,6 | 230,0 | 430,0 |
| 11928 | 5 G 6 | 10 | 17,3 | 288,0 | 650,0 |
| 11929 | 7 G 6 | 10 | 19,3 | 403,0 | 860,0 |
| 11930 | 3 G 10 | 8 | 16,5 | 288,0 | 660,0 |
| 11931 | 4 G 10 | 8 | 18,4 | 384,0 | 790,0 |
| 11932 | 5 G 10 | 8 | 20,5 | 480,0 | 960,0 |
| 11933 | 7 G 10 | 8 | 22,5 | 672,0 | 1300,0 |
| 11934 | 3 G 16 | 6 | 19,6 | 461,0 | 760,0 |
| 11935 | 4 G 16 | 6 | 21,7 | 614,0 | 1100,0 |
| 11936 | 5 G 16 | 6 | 24,2 | 768,0 | 1600,0 |
| 11937 | 7 G 16 | 6 | 25,7 | 1075,0 | 1890,0 |
| 11938 | 3 G 25 | 4 | 24,0 | 720,0 | 1450,0 |
| 11939 | 4 G 25 | 4 | 26,9 | 960,0 | 1600,0 |
| 11940 | 5 G 25 | 4 | 29,3 | 1200,0 | 2050,0 |
| 11941 | 7 G 25 | 4 | 32,6 | 1680,0 | 2900,0 |
