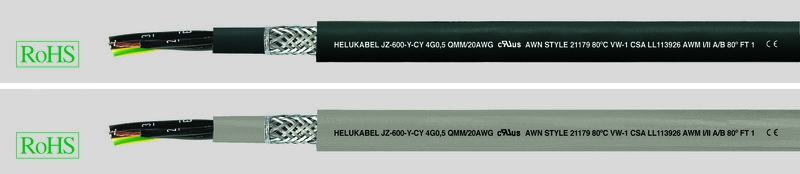

JZ-600-Y-CY UL/CSA, гибкий, с цифровой маркировкой жил 0,6/1 кВ, с разметкой метража, ЭМС
OZ-600-Y-CY UL/CSA 2X0,5мм², GR
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 тип 21179, но толщина изоляции для 1 кВ и в соответствии со стандартом...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OZ-600-Y-CY UL/CSA 2X0,5мм², GR
- Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 тип 21179, но толщина изоляции для 1 кВ и в соответствии со стандартом UL-758 Style 21179
-
Температурный диапазонподвижно от -5°C до +80°Cстационарно от -40°C до +80°C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Внутренняя PVC-оболочка, TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1, класс 43 в соотв. с UL-станд. 1581
- Экранирующая оплётка из лужёных медных проводников, покрытие прибл. 85%
- Внешняя оболочка из специального PVC, тип TМ2 в соответствии с DIN VDE 0281 часть 1 класс 43 в соотв. с UL-станд. 1581
- Цвет оболочки — чёрный (RAL 9005) или серый (RAL 7001)
- С разметкой метража
- В целом маслостойкий, показатели маслостойкости/химической стойкости см. табл. в приложении
- Устойчивый к УФ-излучению (исполнение с чёрной оболочкой)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,тип испытания B), VW-1, CSA FT1
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги без экрана:JZ-600 UL/CSA
PVC-кабель управления применяется для измерения, контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, на производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Используется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| Цвет оболочки серый |
|||||
| 12410 | 2 x 0,5 | 20 | 8,3 | 30,0 | 129,0 |
| 12411 | 3 G 0,5 | 20 | 8,6 | 39,0 | 150,0 |
| 12412 | 4 G 0,5 | 20 | 9,4 | 52,0 | 170,0 |
| 12413 | 5 G 0,5 | 20 | 10,1 | 61,0 | 199,0 |
| 12414 | 7 G 0,5 | 20 | 12,1 | 75,0 | 235,0 |
| 12415 | 12 G 0,5 | 20 | 14,7 | 130,0 | 320,0 |
| 12416 | 18 G 0,5 | 20 | 17,3 | 170,0 | 428,0 |
| 12417 | 25 G 0,5 | 20 | 20,6 | 230,0 | 503,0 |
| 12418 | 2 x 0,75 | 18 | 8,7 | 39,0 | 143,0 |
| 12419 | 3 G 0,75 | 18 | 9,0 | 57,0 | 155,0 |
| 12420 | 4 G 0,75 | 18 | 9,9 | 68,0 | 190,0 |
| 12421 | 5 G 0,75 | 18 | 10,8 | 79,0 | 228,0 |
| 12422 | 7 G 0,75 | 18 | 13,0 | 96,0 | 323,0 |
| 12423 | 12 G 0,75 | 18 | 15,8 | 169,0 | 410,0 |
| 12424 | 18 G 0,75 | 18 | 17,9 | 224,0 | 560,0 |
| 12425 | 25 G 0,75 | 18 | 22,8 | 292,0 | 730,0 |
| 12426 | 2 x 1 | 17 | 9,4 | 52,0 | 150,0 |
| 12427 | 3 G 1 | 17 | 9,8 | 67,0 | 163,0 |
| 12428 | 4 G 1 | 17 | 10,8 | 78,0 | 200,0 |
| 12429 | 5 G 1 | 17 | 12,1 | 94,0 | 239,0 |
| 12430 | 7 G 1 | 17 | 14,5 | 122,0 | 289,0 |
| 12431 | 12 G 1 | 17 | 17,4 | 201,0 | 464,0 |
| 12432 | 18 G 1 | 17 | 20,7 | 275,0 | 628,0 |
| 12433 | 25 G 1 | 17 | 24,8 | 364,0 | 855,0 |
| 12434 | 2 x 1,5 | 16 | 10,2 | 68,0 | 162,0 |
| 12435 | 3 G 1,5 | 16 | 10,9 | 84,0 | 187,0 |
| 12436 | 4 G 1,5 | 16 | 12,2 | 104,0 | 240,0 |
| 12437 | 5 G 1,5 | 16 | 13,3 | 123,0 | 289,0 |
| 12438 | 7 G 1,5 | 16 | 16,0 | 180,0 | 383,0 |
| 12439 | 12 G 1,5 | 16 | 19,6 | 284,0 | 592,0 |
| 12440 | 18 G 1,5 | 16 | 23,4 | 390,0 | 806,0 |
| 12441 | 25 G 1,5 | 16 | 28,2 | 521,0 | 1241,0 |
| 12442 | 2 x 2,5 | 14 | 11,5 | 99,0 | 272,0 |
| 12443 | 3 G 2,5 | 14 | 12,2 | 124,0 | 298,0 |
| 12444 | 4 G 2,5 | 14 | 13,4 | 170,0 | 345,0 |
| 12445 | 5 G 2,5 | 14 | 14,9 | 202,0 | 427,0 |
| 12446 | 7 G 2,5 | 14 | 17,9 | 268,0 | 561,0 |
| 12447 | 12 G 2,5 | 14 | 21,9 | 423,0 | 857,0 |
| 12448 | 18 G 2,5 | 14 | 26,1 | 572,0 | 1355,0 |
| 12449 | 25 G 2,5 | 14 | 31,9 | 740,0 | 1995,0 |
| 12450 | 2 x 4 | 12 | 14,3 | 156,0 | 306,0 |
| 12451 | 3 G 4 | 12 | 15,1 | 191,0 | 391,0 |
| 12452 | 4 G 4 | 12 | 16,7 | 236,0 | 527,0 |
| 12453 | 5 G 4 | 12 | 18,6 | 303,0 | 700,0 |
| 12454 | 7 G 4 | 12 | 20,0 | 394,0 | 920,0 |
| 12455 | 3 G 6 | 10 | 17,0 | 251,0 | 629,0 |
| 12456 | 4 G 6 | 10 | 18,7 | 319,0 | 731,0 |
| 12457 | 5 G 6 | 10 | 20,7 | 421,0 | 1105,0 |
| 12458 | 7 G 6 | 10 | 23,0 | 561,0 | 1465,0 |
| 12459 | 3 G 10 | 8 | 19,6 | 371,0 | 1125,0 |
| 12460 | 4 G 10 | 8 | 21,9 | 576,0 | 1345,0 |
| 12461 | 5 G 10 | 8 | 24,1 | 620,0 | 1635,0 |
| 12462 | 7 G 10 | 8 | 26,8 | 842,0 | 2210,0 |
| 12463 | 3 G 16 | 6 | 23,5 | 540,0 | 1395,0 |
| 12464 | 4 G 16 | 6 | 26,4 | 807,0 | 1870,0 |
| 12465 | 5 G 16 | 6 | 28,8 | 1394,0 | 2720,0 |
| 12466 | 7 G 16 | 6 | 31,9 | 1605,0 | 3213,0 |
| 12467 | 3 G 25 | 4 | 28,0 | 820,0 | 2465,0 |
| 12468 | 4 G 25 | 4 | 32,5 | 1169,0 | 2750,0 |
| 12469 | 5 G 25 | 4 | 35,7 | 1850,0 | 3490,0 |
| 12470 | 7 G 25 | 4 | 39,0 | 2140,0 | 4980,0 |
