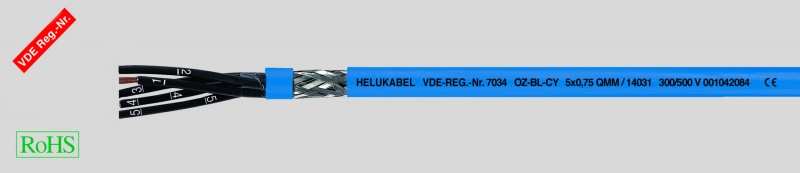

OZ-BL-CY, ЭМС, с синей оболочкой, искробезопасный, гибкий
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальная PVC-оболочка синего цвета для взрывоопасных зон класса «i »
Для искробезопасных цепей в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
Температурный диапазон
подвижно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — OZ-BL-CY, ЭМС, с синей оболочкой, искробезопасный, гибкий
- Специальная PVC-оболочка синего цвета для взрывоопасных зон класса «i»
- Для искробезопасных цепей в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
-
Температурный диапазонподвижно от -10 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 3000 В
- Напряжение пробоя мин. 6000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкостьжила/жила пр. 140 нФ/кмжила/экран пр. 187 нФ/км
- Индуктивность пр. 0,68 мГн/км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Без жилы заземления
- Повивная скрутка жил с оптимальным шагом
- Разделительная пленка
- Экран из луженой медной проволоки, покрытие прибл. 85%
-
Внешняя оболочка – специальный PVC-материал TM2 в соответствии сDIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – синий (RAL 5015)
- С разметкой метража
- Специальная внешняя PVC-оболочка в целом устойчива к маслам, химическим реагентам – см. таблицу в приложении
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Для прокладки в земле использовать NYY с синей оболочкой
- Кабель для ЭВМ RE-2Y (St)Yv с синей оболочкой см. в разделе о кабелях для передачи данных и для ЭВМ
Используются для взрывоопасных зон в качестве гибких контрольных и измерительных кабелей с синим цветом, обозначающим искробезопасное исполнение (класс взрывобезопасности «i»), для искробезопасных установок в измерительном и управляющем оборудовании. Эти установки не заземлены и отделены от силовых кабелей. Такие кабели не предназначены для прокладки в земле.
За счет экранирования обеспечивается точная передача данных.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 14028 | 2 x 0,75 | 6,1 | 40,0 | 59,0 | 18 |
| 14029 | 3 x 0,75 | 6,3 | 52,0 | 66,0 | 18 |
| 14030 | 4 x 0,75 | 6,8 | 60,0 | 77,0 | 18 |
| 14031 | 5 x 0,75 | 7,4 | 71,0 | 93,0 | 18 |
| 14088 | 7 x 0,75 | 8,2 | 91,0 | 130,0 | 18 |
| 14032 | 8 x 0,75 | 9,6 | 110,0 | 145,0 | 18 |
| 14033 | 10 x 0,75 | 10,3 | 137,0 | 180,0 | 18 |
| 14034 | 12 x 0,75 | 10,5 | 142,0 | 202,0 | 18 |
| 14035 | 18 x 0,75 | 12,7 | 212,0 | 292,0 | 18 |
| 14036 | 20 x 0,75 | 13,3 | 238,0 | 362,0 | 18 |
| 14037 | 25 x 0,75 | 15,0 | 281,0 | 415,0 | 18 |
| 14038 | 30 x 0,75 | 15,8 | 320,0 | 486,0 | 18 |
| 14039 | 34 x 0,75 | 17,2 | 345,0 | 523,0 | 18 |
| 14040 | 41 x 0,75 | 18,6 | 400,0 | 680,0 | 18 |
| 14041 | 2 x 1 | 6,4 | 50,0 | 65,0 | 17 |
| 14042 | 3 x 1 | 6,7 | 60,0 | 81,0 | 17 |
| 14043 | 4 x 1 | 7,2 | 71,0 | 98,0 | 17 |
| 14044 | 5 x 1 | 8,0 | 88,0 | 127,0 | 17 |
| 14045 | 7 x 1 | 8,7 | 111,0 | 158,0 | 17 |
| 14046 | 12 x 1 | 11,4 | 184,0 | 260,0 | 17 |
| 14047 | 18 x 1 | 13,5 | 260,0 | 380,0 | 17 |
| 14048 | 25 x 1 | 16,2 | 349,0 | 534,0 | 17 |
| 14049 | 34 x 1 | 18,5 | 486,0 | 741,0 | 17 |
| 14050 | 2 x 1,5 | 7,0 | 63,0 | 88,0 | 16 |
| 14051 | 3 x 1,5 | 7,5 | 80,0 | 100,0 | 16 |
| 14052 | 4 x 1,5 | 8,1 | 97,0 | 126,0 | 16 |
| 14053 | 5 x 1,5 | 9,0 | 119,0 | 160,0 | 16 |
| 14054 | 7 x 1,5 | 9,8 | 147,0 | 208,0 | 16 |
| 14055 | 12 x 1,5 | 12,8 | 267,0 | 338,0 | 16 |
| 14056 | 18 x 1,5 | 15,4 | 374,0 | 479,0 | 16 |
| 14057 | 25 x 1,5 | 18,4 | 526,0 | 705,0 | 16 |
| 14058 | 30 x 1,5 | 19,1 | 555,0 | 830,0 | 16 |
| 14059 | 34 x 1,5 | 20,8 | 629,0 | 900,0 | 16 |
