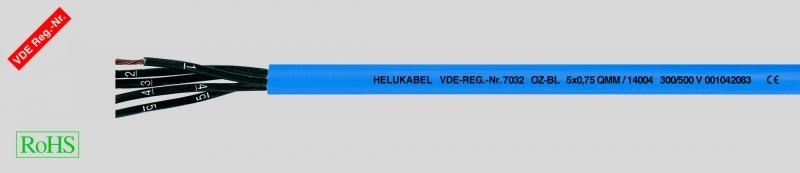

OZ-BL, с синей оболочкой, искробезопасный, гибкий

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Специальная PVC-оболочка синего цвета для взрывоопасных зон класса «i » Для искробезопасных цепей в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2 (VDE 0165 ч. 1) Температурный диапазон подвижно...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — OZ-BL, с синей оболочкой, искробезопасный, гибкий

Технические характеристики

Специальная PVC-оболочка синего цвета для взрывоопасных зон класса «i»
Для искробезопасных цепей в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
Температурный диапазон

подвижно от -15 °C до +80 °C

стационарно от -40 °C до +80 °C
Номинальное напряжение

U0/U 300/500 В
Испытательное напряжение 3000 В
Напряжение пробоя мин. 6000 В
Сопротивление изоляции

мин. 20 МОм x км
Рабочая емкость

жила/жила пр. 120 нФ/км
Индуктивность пр. 0,68 мГн/км
Минимальный радиус изгиба

подвижно 7,5x Ø кабеля

стационарно 4x Ø кабеля
Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

Строение

Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
Изоляция жил – специальный PVC-материал Z 7225
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
Без жилы заземления
Повивная скрутка жил с оптимальным шагом
Внешняя оболочка – специальный PVC-материал TM2 в соответствии с

DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Цвет оболочки – синий (RAL 5015)
С разметкой метража

Свойства

Специальная внешняя PVC-оболочка в целом устойчива к маслам, химическим реагентам – см. таблицу в приложении
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

Испытания

Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)

Указания

Для прокладки в земле использовать NYY с синей оболочкой
Кабель для ЭВМ RE-2Y (St)Yv с синей оболочкой см. в разделе о кабелях для передачи данных и для ЭВМ

Применение

Используются для взрывоопасных зон в качестве гибких контрольных и измерительных кабелей с синим цветом, обозначающим искробезопасное исполнение (класс взрывобезопасности «i»), для искробезопасных установок в измерительном и управляющем оборудовании. Эти установки не заземлены и отделены от силовых кабелей. Такие кабели не предназначены для прокладки в земле.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
14001	2 x 0,75	5,3	14,4	46,0	18
14002	3 x 0,75	5,6	21,6	54,0	18
14003	4 x 0,75	6,3	29,0	66,0	18
14004	5 x 0,75	6,9	36,0	80,0	18
14075	7 x 0,75	7,5	52,0	110,0	18
14005	8 x 0,75	8,2	58,0	130,0	18
14076	12 x 0,75	9,8	88,0	179,0	18
14006	18 x 0,75	12,2	130,0	257,0	18
14007	25 x 0,75	14,3	180,0	365,0	18
14008	30 x 0,75	15,3	215,0	448,0	18
14009	34 x 0,75	16,7	245,0	510,0	18
14010	41 x 0,75	18,0	298,0	607,0	18
14011	2 x 1	5,6	19,0	60,0	17
14012	3 x 1	5,9	29,0	72,0	17
14013	4 x 1	6,6	38,0	86,0	17
14014	5 x 1	7,3	48,0	104,0	17
14015	7 x 1	8,1	67,0	141,0	17
14016	12 x 1	10,4	115,0	230,0	17
14017	18 x 1	12,9	173,0	343,0	17
14018	25 x 1	15,4	240,0	485,0	17
14019	2 x 1,5	6,4	29,0	70,0	16
14020	3 x 1,5	6,8	43,0	90,0	16
14021	4 x 1,5	7,4	58,0	109,0	16
14022	5 x 1,5	8,3	72,0	131,0	16
14023	7 x 1,5	9,2	101,0	184,0	16
14024	12 x 1,5	12,0	173,0	309,0	16
14025	18 x 1,5	14,6	259,0	440,0	16
14026	25 x 1,5	17,4	360,0	620,0	16
14027	30 x 1,5	18,6	440,0	842,0	16
14100	3 x 2,5	8,3	72,0	148,0	14
14101	4 x 2,5	9,2	96,0	178,0	14
14102	5 x 2,5	10,1	120,0	221,0	14
