П-296М
Оценка (средняя 5)
ТУ 16-505.293-81* Назначение Кабели предназначены для строительства в полевых условиях линий связи, уплотняемых в диапазоне частот до 2 048 кГц. Кабели обеспечивают многократную прокладку (снятие ) при температуре окружающей среды: от -40...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — П-296М

ТУ 16-505.293-81*

Назначение

Кабели предназначены для строительства в полевых условиях линий связи, уплотняемых в диапазоне частот до 2 048 кГц.

Кабели обеспечивают многократную прокладку (снятие) при температуре окружающей среды: от -40 до +55 °С — для П-296, от -50 до +55 °С — для П-296М и относительной влажности воздуха до 100% при температуре до +35 °С.

Кабели допускают прокладку на длительное время в грунт на глубину до 1,5 м, по земле, подвеску на опорах или местных предметах, а также кратковременную прокладку через водные преграды глубиной до 10 м.

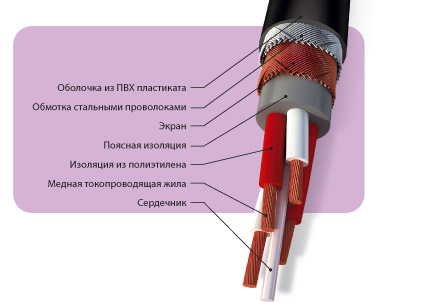

Конструкция

Кабели одночетверочные состоят из 4 многопроволочных медных токопроводящих изолированных жил, скрученных между собой в звездную четверку вокруг сердечника. Поверх скрученных жил последовательно наложены поясная изоляция, экран из повива медными проволоками, обмотка стальными проволоками в виде 2 повивов, оболочка из ПВХ пластиката.

Изоляция жил, сердечник и поясная изоляция изготовлены из полиэтилена.



Сортамент

Марка

Число жил

Число и диаметр проволок жилы, мм

Диаметр изолированной жилы, мм

Диаметр проволок, мм

Диаметр кабеля, мм

Масса, кг/км

медного экрана

стального повива

П-296

4

7 х 0,35

2,35

90 х 0,23

36 х 0,30

11,4

182

П-296М

4

7 х 0,35

2,35

90 х 0,23

36 х 0,30

11,4

179,5



Электрические параметры

Наименование параметров

Частота тока, кГц

Нормируемое номинальное значение

1. Электрическое сопротивление жил пары, пересчитанное на 1 км и температуру +20 °С, Ом

постоянный ток

53

2. Электрическое сопротивление изоляции, пересчитанное на 1 км и температуру +20 °С, МОм, не менее

постоянный ток

5 000

3. Рабочая емкость пары на 1 км длины, нФ

0,8

44,6

4. Переходное затухание на ближнем конце между парами на длине 500 м, дБ, не менее (для 100% значений)

110, 252

68

1 024

56

5. Защищенность на дальнем конце между основными парами на длине 500 м, дБ, не менее (для 100% значений)

60

77,8

6. Емкостная асимметрия на длине 500 м, пФ, не более (для 100% значений)

0,8

1 200

* Кабель изготавливается по требованию заказчика.



Строительная длина — 500 м.

Срок службы — не менее 12 лет.

Пример условного обозначения: «Кабель П-296 (неармированный) ТУ 16.505.293-81».
