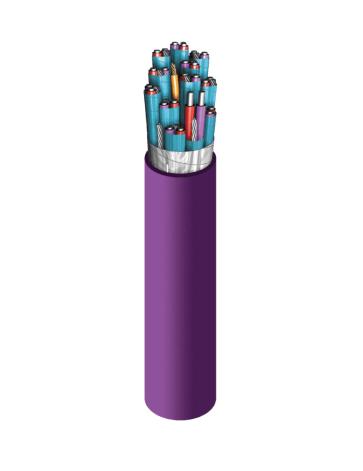

Кабели для измерения и контроля температуры

-40°С/+105°С

ОБЩИЕ ХАРАКТЕРИСТИКИ

1. Проводник: одножильный или многожильный удлинительный кабель термопары от 12 до 22 AWG (от 2,44 до 0,63 мм) в соответствии со стандартами ASTM E230 и ANSI MC96.1.
2. Изоляция: Номинальная толщина 0,016 дюйма (0,40 мм) из негорючего ПВХ.
3. Цвет: Положительные выводы пронумерованы в соответствии с ASTM E230 и ANSI MC96.1 (доступны другие цвета)
4. Структура: Витые пары
5. Индивидуальный экран: 0,002-дюймовая (0,05 мм) алюминиевая/полиэфирная лента с перекрытием 25 %.
6. Индивидуальный заземляющий провод: 22 AWG (0,61 мм), 7-жильный провод из луженой меди
7. Коммуникационная жила: 22 AWG (0,61 мм), изолированный 7-жильный медный провод номиналом 0,015 дюйма (0,38 мм), оранжевый ПВХ (4 пары и больше)
8. Экран кабеля: алюминиевая/полиэфирная лента толщиной 0,002 дюйма (0,05 мм) с перекрытием 25 %.
9. Провод заземления кабеля: 20 AWG (0,91 мм), 7-жильный из луженой меди
10. Внешняя оболочка: огнестойкая оболочка из ПВХ с разрывным шнуром

УПАКОВКА

Катушка, пластиковая катушка, деревянная катушка.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Нефтехимические заводы
• Общественные и промышленные объекты
• Схемы термопар
• Раздел 725 NEC для использования в опасных зонах класса 1, раздела 2.
• Соответствует NEC 725 и используется в цепях класса 2 и класса 3.

ХАРАКТЕРИСТИКИ

• Непрерывная рабочая температура: +105 °C
• Огнезащитное свойство.
• Проходит испытания на пламя IEEE 383 и VW-1 Flame Test.
• Доказательство солнечного света.
• Доступны модели со структурой CPE и TPE ITC.

Электрические

Рабочее напряжение: 300 В. Испытательное напряжение: 3000 В.
