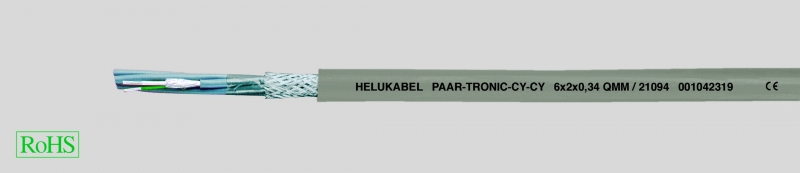

PAAR-TRONIC-CY-CY (LiYCY-CY), ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель для передачи данных, на основании DIN VDE 0812 и 0814
Температурный диапазон
подвижно от -5 °C до +80 °C
стационарно от -40 °C до +80 °C
Максимальное рабочее напряжение
(не...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PAAR-TRONIC-CY-CY (LiYCY-CY), ЭМС, с разметкой метража
- Специальный PVC-кабель для передачи данных, на основании DIN VDE 0812 и 0814
-
Температурный диапазонподвижно от -5 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Максимальное рабочее напряжение(не для использования в силовых цепях)0,14 мм² = макс. 350 В0,25 мм² = макс. 500 В
-
Испытательное напряжение0,14 мм² = 1200 В0,25 мм² = 2000 В
-
Напряжение пробоя0,14 мм² = 2400 В0,25 мм² = 4000 В
-
Рабочая емкостьжила/жила0,14 мм² = 147 пФ/м0,25 мм² = 152,5 пФ/мжила/экран0,14 мм² = 147 пФ/м0,25 мм² = 263 пФ/м
-
Импеданс0,14 мм² = 536 Ом/1 кГц/20 °C0,25 мм² = 396 Ом/1 кГц/20 °C
-
Емкостная асимметрия250 пФ/100 м/1 кГц
-
Сопротивление экрана0,14 мм² = 36 Ом/км0,25 мм² = 18 Ом/км
-
Затухание0,14 мм² = 3,6 дБ/1 кГц/км0,25 мм² = 2,2 дБ/1 кГц/км
-
Сопротивление связимакс. 250 Ом/км
-
Радиус изгибаподвижно 12x Ø кабелястационарно 6x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5Структура жил:0,14 мм² = 18x0,10 мм0,25 мм² = 14x0,15 мм0,34 мм² = 7x0,25 мм
- Изоляция жил – PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Маркировка пар в соответствии с DIN 47100
- Жилы скручены попарно с оптимальным шагом
- Пары экранированы оплеткой, луженая медь, покрытие пр. 85%
- Все пары CY скручены по длине с оптимальным шагом
- Обмотка из полиэфирной пленки
- Общее экранирование оплеткой, луженая медь, покрытие пр. 85%
- Внешняя оболочка – PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Сечение проводника от 0,75 мм² – см. тип кабеля EDV-PiMF-CY.
Используются в качестве кабелей управления и передачи данных в электронике, в системах измерения и контроля. Обеспечивают бесперебойную передачу данных от периферийных устройств к устройству хранения информации. Высококачественный соединительный кабель для микшерного пульта, студийного оборудования, измерительной и регулировочной техники. Надежен в управлении процессами, в обрабатывающих центрах и системах обеспечения безопасности. Эти кабели с медным экраном применяются, в первую очередь, в системах измерения, управления и контроля.
ЭМС = электромагнитная совместимость
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 21065 | 2 x 2 x 0,14 | 7,4 | 31,0 | 95,0 | 26 |
| 21066 | 3 x 2 x 0,14 | 8,5 | 34,0 | 105,0 | 26 |
| 21067 | 4 x 2 x 0,14 | 10,0 | 45,0 | 140,0 | 26 |
| 21068 | 5 x 2 x 0,14 | 10,5 | 58,0 | 160,0 | 26 |
| 21069 | 6 x 2 x 0,14 | 11,6 | 67,0 | 185,0 | 26 |
| 21070 | 7 x 2 x 0,14 | 12,1 | 78,0 | 230,0 | 26 |
| 21071 | 8 x 2 x 0,14 | 13,2 | 97,0 | 245,0 | 26 |
| 21072 | 9 x 2 x 0,14 | 14,1 | 101,0 | 280,0 | 26 |
| 21073 | 10 x 2 x 0,14 | 15,1 | 108,0 | 325,0 | 26 |
| 21074 | 12 x 2 x 0,14 | 15,3 | 134,0 | 380,0 | 26 |
| 21075 | 16 x 2 x 0,14 | 17,0 | 179,0 | 440,0 | 26 |
| 21076 | 20 x 2 x 0,14 | 17,8 | 225,0 | 520,0 | 26 |
| 21077 | 2 x 2 x 0,25 | 8,1 | 62,0 | 125,0 | 24 |
| 21078 | 3 x 2 x 0,25 | 9,5 | 78,2 | 140,0 | 24 |
| 21079 | 4 x 2 x 0,25 | 10,5 | 124,1 | 205,0 | 24 |
| 21080 | 5 x 2 x 0,25 | 11,9 | 137,6 | 230,0 | 24 |
| 21081 | 6 x 2 x 0,25 | 12,6 | 148,1 | 275,0 | 24 |
| 21082 | 7 x 2 x 0,25 | 13,9 | 159,1 | 295,0 | 24 |
| 21083 | 8 x 2 x 0,25 | 14,2 | 178,7 | 330,0 | 24 |
| 21084 | 10 x 2 x 0,25 | 15,2 | 213,9 | 420,0 | 24 |
| 21085 | 12 x 2 x 0,25 | 17,5 | 238,3 | 465,0 | 24 |
| 21086 | 16 x 2 x 0,25 | 22,0 | 291,4 | 590,0 | 24 |
| 21087 | 20 x 2 x 0,25 | 22,6 | 325,0 | 620,0 | 24 |
| 21088 | 24 x 2 x 0,25 | 27,5 | 367,5 | 690,0 | 24 |
| 21089 | 32 x 2 x 0,25 | 29,8 | 588,0 | 785,0 | 24 |
| 21090 | 48 x 2 x 0,25 | 34,5 | 840,5 | 970,0 | 24 |
| 21091 | 2 x 2 x 0,34 | 9,5 | 73,1 | 139,0 | 22 |
| 21092 | 3 x 2 x 0,34 | 11,6 | 88,1 | 157,0 | 22 |
| 21093 | 4 x 2 x 0,34 | 12,4 | 137,2 | 213,0 | 22 |
| 21094 | 6 x 2 x 0,34 | 15,0 | 174,8 | 308,0 | 22 |
| 21095 | 8 x 2 x 0,34 | 16,5 | 247,2 | 385,0 | 22 |
| 21096 | 10 x 2 x 0,34 | 19,0 | 288,7 | 433,0 | 22 |
| 21097 | 12 x 2 x 0,34 | 19,5 | 321,0 | 495,0 | 22 |
| 21098 | 14 x 2 x 0,34 | 20,7 | 388,4 | 600,0 | 22 |
| 21099 | 16 x 2 x 0,34 | 22,5 | 425,5 | 637,0 | 22 |
| 21100 | 24 x 2 x 0,34 | 28,0 | 577,1 | 781,0 | 22 |
| 21101 | 2 x 2 x 0,5 | 10,4 | 83,1 | 143,0 | 20 |
| 21102 | 3 x 2 x 0,5 | 11,6 | 106,4 | 179,0 | 20 |
| 21103 | 4 x 2 x 0,5 | 13,0 | 158,0 | 241,0 | 20 |
| 21104 | 6 x 2 x 0,5 | 15,6 | 201,4 | 319,0 | 20 |
| 21105 | 8 x 2 x 0,5 | 18,0 | 311,5 | 441,0 | 20 |
| 21106 | 10 x 2 x 0,5 | 20,8 | 334,5 | 464,0 | 20 |
| 21107 | 12 x 2 x 0,5 | 21,5 | 394,1 | 529,0 | 20 |
| 21108 | 14 x 2 x 0,5 | 21,6 | 446,0 | 641,0 | 20 |
| 21109 | 16 x 2 x 0,5 | 23,8 | 501,2 | 694,0 | 20 |
| 21110 | 24 x 2 x 0,5 | 28,4 | 712,4 | 930,0 | 20 |
