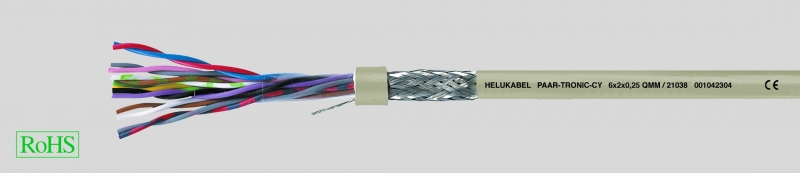

PAAR-TRONIC-CY, ЭМС, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
PVC-кабель для передачи данных на основании DIN VDE 0812 и 0814
Температурный диапазон
подвижно от -5 °C до +80 °C
стационарно от -30 °C до +80 °C
Максимальное рабочее напряжение 350 В
(не для использования...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PAAR-TRONIC-CY, ЭМС, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража
- PVC-кабель для передачи данных на основании DIN VDE 0812 и 0814
-
Температурный диапазонподвижно от -5 °C до +80 °Cстационарно от -30 °C до +80 °C
-
Максимальное рабочее напряжение 350 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 1200 Вжила/экран 800 В
- Напряжение пробоя мин. 2400 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкость (приблиз. значение) при 800 Гцжила/жила при 0,14 мм² = 120 пФ/мжила/жила при 0,25 мм² = 150 пФ/мжила/экран при 0,14 мм² = 240 пФ/мжила/экран при 0,25 мм² = 270 пФ/м
-
Токовая нагрузкапри 0,14 мм² = 1,5 Апри 0,25 мм² = 2,5 Апри 0,34 мм² = 4,5 Апри 0,50 мм² = 6 Апри 0,75 мм² = 9 А
- Индуктивность пр. 0,65 мГн/км
- Импеданс пр. 78 Ом
- K1-связь пр. 300 пФ/100 м
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл.5, IEC 60228
-
Структура жил:0,14 мм² = 18x0,1 мм0,25 мм² = 14x0,15 мм0,34 мм² = 7x0,25 мм
- Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207 — 363-3 / DIN EN 50363-3
- Маркировка пар в соответствии с DIN 47100 с повтором цвета
- Жилы скручены попарно с оптимальным шагом
- Пары скручены по длине с оптимальным шагом
- Разделительная пленка
- Дренажный провод – луженая медь
- Медная экранирующая оплетка, луженая, покрытие прибл. 85%
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7032)
- С разметкой метража
- Устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
Аналоги без экрана:PAAR-TRONIC
Используются как гибкие кабели в свободном движении без растягивающих усилий для управления и передачи данных в установках, подвергающихся излучению помех. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Благодаря плотной экранирующей оплетке подавляются помехи, вызванные параллельно расположенными проводами. Медная оплетка часто используется для заземления. Парная скрутка обеспечивает хорошее демпфирование перекрестных помех.
ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 21001 | 1 x 2 x 0,14 | 4,1 | 15,6 | 34,0 | 26 |
| 21002 | 2 x 2 x 0,14 | 5,6 | 18,5 | 40,0 | 26 |
| 21003 | 3 x 2 x 0,14 | 5,6 | 23,0 | 49,0 | 26 |
| 21004 | 4 x 2 x 0,14 | 6,0 | 26,6 | 55,0 | 26 |
| 21005 | 5 x 2 x 0,14 | 6,7 | 30,7 | 66,0 | 26 |
| 21006 | 6 x 2 x 0,14 | 7,2 | 48,5 | 86,0 | 26 |
| 21007 | 7 x 2 x 0,14 | 7,2 | 51,1 | 91,0 | 26 |
| 21008 | 8 x 2 x 0,14 | 8,4 | 53,7 | 97,0 | 26 |
| 21009 | 10 x 2 x 0,14 | 9,1 | 59,0 | 109,0 | 26 |
| 21010 | 12 x 2 x 0,14 | 9,2 | 66,0 | 141,0 | 26 |
| 21011 | 14 x 2 x 0,14 | 9,9 | 74,0 | 148,0 | 26 |
| 21012 | 15 x 2 x 0,14 | 10,4 | 76,0 | 152,0 | 26 |
| 21013 | 16 x 2 x 0,14 | 10,4 | 79,0 | 155,0 | 26 |
| 21014 | 18 x 2 x 0,14 | 11,0 | 83,0 | 171,0 | 26 |
| 21015 | 20 x 2 x 0,14 | 11,5 | 97,0 | 183,0 | 26 |
| 21016 | 22 x 2 x 0,14 | 12,3 | 103,0 | 205,0 | 26 |
| 21017 | 24 x 2 x 0,14 | 12,3 | 111,0 | 228,0 | 26 |
| 21018 | 25 x 2 x 0,14 | 12,5 | 113,0 | 239,0 | 26 |
| 21019 | 26 x 2 x 0,14 | 12,5 | 122,0 | 245,0 | 26 |
| 21020 | 27 x 2 x 0,14 | 12,5 | 125,0 | 251,0 | 26 |
| 21021 | 28 x 2 x 0,14 | 13,7 | 128,0 | 258,0 | 26 |
| 21022 | 30 x 2 x 0,14 | 13,7 | 140,0 | 270,0 | 26 |
| 21023 | 32 x 2 x 0,14 | 14,2 | 145,0 | 284,0 | 26 |
| 21024 | 34 x 2 x 0,14 | 14,7 | 150,0 | 300,0 | 26 |
| 21025 | 36 x 2 x 0,14 | 14,9 | 156,0 | 316,0 | 26 |
| 21026 | 38 x 2 x 0,14 | 15,6 | 162,0 | 350,0 | 26 |
| 21027 | 40 x 2 x 0,14 | 16,1 | 177,0 | 370,0 | 26 |
| 21028 | 44 x 2 x 0,14 | 16,8 | 181,0 | 390,0 | 26 |
| 21029 | 46 x 2 x 0,14 | 17,0 | 195,0 | 430,0 | 26 |
| 21030 | 50 x 2 x 0,14 | 17,7 | 202,0 | 440,0 | 26 |
| 21031 | 52 x 2 x 0,14 | 17,7 | 206,0 | 460,0 | 26 |
| 21032 | 55 x 2 x 0,14 | 18,2 | 210,0 | 480,0 | 26 |
| 21033 | 1 x 2 x 0,25 | 4,6 | 15,0 | 45,0 | 24 |
| 21034 | 2 x 2 x 0,25 | 6,3 | 28,0 | 53,0 | 24 |
| 21035 | 3 x 2 x 0,25 | 6,6 | 32,0 | 65,0 | 24 |
| 21036 | 4 x 2 x 0,25 | 7,0 | 38,0 | 80,0 | 24 |
| 21037 | 5 x 2 x 0,25 | 7,8 | 55,0 | 98,0 | 24 |
| 21038 | 6 x 2 x 0,25 | 8,6 | 65,0 | 114,0 | 24 |
| 21039 | 7 x 2 x 0,25 | 8,6 | 70,0 | 121,0 | 24 |
| 21040 | 8 x 2 x 0,25 | 9,8 | 75,0 | 129,0 | 24 |
| 21041 | 10 x 2 x 0,25 | 11,0 | 110,0 | 157,0 | 24 |
| 21042 | 12 x 2 x 0,25 | 11,2 | 117,0 | 189,0 | 24 |
| 21043 | 14 x 2 x 0,25 | 12,2 | 122,0 | 213,0 | 24 |
| 21044 | 15 x 2 x 0,25 | 12,8 | 134,0 | 225,0 | 24 |
| 21045 | 16 x 2 x 0,25 | 12,8 | 143,0 | 237,0 | 24 |
| 21046 | 18 x 2 x 0,25 | 13,5 | 148,0 | 248,0 | 24 |
| 21047 | 20 x 2 x 0,25 | 14,1 | 162,0 | 275,0 | 24 |
| 21048 | 22 x 2 x 0,25 | 14,9 | 172,0 | 303,0 | 24 |
| 21049 | 24 x 2 x 0,25 | 15,3 | 223,0 | 330,0 | 24 |
| 21050 | 25 x 2 x 0,25 | 15,5 | 233,0 | 343,0 | 24 |
| 21051 | 26 x 2 x 0,25 | 15,5 | 238,0 | 345,0 | 24 |
| 21052 | 27 x 2 x 0,25 | 15,5 | 244,0 | 350,0 | 24 |
| 21053 | 28 x 2 x 0,25 | 17,0 | 249,0 | 360,0 | 24 |
| 21054 | 30 x 2 x 0,25 | 17,0 | 254,0 | 375,0 | 24 |
| 21055 | 32 x 2 x 0,25 | 17,6 | 290,0 | 400,0 | 24 |
| 21056 | 34 x 2 x 0,25 | 18,2 | 312,0 | 410,0 | 24 |
| 21057 | 36 x 2 x 0,25 | 18,2 | 322,0 | 420,0 | 24 |
| 21058 | 38 x 2 x 0,25 | 19,0 | 339,0 | 450,0 | 24 |
| 21059 | 40 x 2 x 0,25 | 19,7 | 349,0 | 485,0 | 24 |
| 21060 | 44 x 2 x 0,25 | 20,5 | 359,0 | 500,0 | 24 |
| 21061 | 46 x 2 x 0,25 | 20,7 | 398,0 | 540,0 | 24 |
| 21062 | 50 x 2 x 0,25 | 21,5 | 403,0 | 550,0 | 24 |
| 21063 | 52 x 2 x 0,25 | 21,5 | 435,0 | 580,0 | 24 |
| 21064 | 55 x 2 x 0,25 | 22,1 | 464,0 | 630,0 | 24 |
| 19970 | 1 x 2 x 0,34 | 5,2 | 16,0 | 58,0 | 22 |
| 19971 | 2 x 2 x 0,34 | 7,0 | 36,9 | 65,0 | 22 |
| 19972 | 3 x 2 x 0,34 | 7,3 | 44,9 | 78,0 | 22 |
| 19973 | 4 x 2 x 0,34 | 8,1 | 54,2 | 90,0 | 22 |
| 19974 | 5 x 2 x 0,34 | 8,8 | 63,5 | 110,0 | 22 |
| 19975 | 6 x 2 x 0,34 | 9,8 | 73,1 | 130,0 | 22 |
| 19976 | 7 x 2 x 0,34 | 9,8 | 79,5 | 145,0 | 22 |
| 19977 | 8 x 2 x 0,34 | 11,2 | 88,4 | 150,0 | 22 |
| 19978 | 9 x 2 x 0,34 | 12,6 | 99,3 | 170,0 | 22 |
| 19979 | 10 x 2 x 0,34 | 12,6 | 106,9 | 190,0 | 22 |
| 19980 | 12 x 2 x 0,34 | 12,8 | 122,1 | 220,0 | 22 |
| 19981 | 14 x 2 x 0,34 | 13,3 | 138,2 | 245,0 | 22 |
| 19982 | 16 x 2 x 0,34 | 14,3 | 154,2 | 250,0 | 22 |
| 19983 | 18 x 2 x 0,34 | 15,2 | 197,9 | 275,0 | 22 |
| 19984 | 21 x 2 x 0,34 | 15,9 | 214,4 | 300,0 | 22 |
| 19985 | 25 x 2 x 0,34 | 17,5 | 238,5 | 400,0 | 22 |
| 19986 | 27 x 2 x 0,34 | 17,5 | 262,5 | 410,0 | 22 |
| 19987 | 30 x 2 x 0,34 | 19,1 | 286,6 | 440,0 | 22 |
| 19988 | 34 x 2 x 0,34 | 20,8 | 310,1 | 510,0 | 22 |
| 19989 | 37 x 2 x 0,34 | 21,5 | 368,7 | 550,0 | 22 |
| 19990 | 40 x 2 x 0,34 | 22,4 | 392,6 | 590,0 | 22 |
| 19991 | 44 x 2 x 0,34 | 23,6 | 424,3 | 600,0 | 22 |
| 19992 | 50 x 2 x 0,34 | 24,8 | 455,9 | 650,0 | 22 |
| 19993 | 52 x 2 x 0,34 | 24,8 | 487,6 | 680,0 | 22 |
| 19994 | 56 x 2 x 0,34 | 25,4 | 518,5 | 750,0 | 22 |
| 19995 | 61 x 2 x 0,34 | 26,2 | 557,2 | 840,0 | 22 |
| 17047 | 1 x 2 x 0,5 | 5,6 | 24,0 | 60,0 | 20 |
| 17001 | 2 x 2 x 0,5 | 7,8 | 54,0 | 89,0 | 20 |
| 17002 | 3 x 2 x 0,5 | 8,2 | 70,0 | 104,0 | 20 |
| 17003 | 4 x 2 x 0,5 | 9,1 | 91,0 | 126,0 | 20 |
| 17004 | 5 x 2 x 0,5 | 9,9 | 105,0 | 148,0 | 20 |
| 17005 | 6 x 2 x 0,5 | 10,7 | 120,0 | 171,0 | 20 |
| 17006 | 8 x 2 x 0,5 | 12,8 | 144,0 | 290,0 | 20 |
| 17007 | 10 x 2 x 0,5 | 14,0 | 178,0 | 320,0 | 20 |
| 17008 | 12 x 2 x 0,5 | 14,3 | 199,0 | 361,0 | 20 |
| 17009 | 16 x 2 x 0,5 | 16,1 | 254,0 | 421,0 | 20 |
| 17010 | 20 x 2 x 0,5 | 17,2 | 302,0 | 580,0 | 20 |
| 17011 | 25 x 2 x 0,5 | 19,7 | 344,0 | 740,0 | 20 |
| 17048 | 1 x 2 x 0,75 | 6,0 | 28,0 | 71,0 | 19 |
| 17012 | 2 x 2 x 0,75 | 8,4 | 58,0 | 105,0 | 19 |
| 17013 | 3 x 2 x 0,75 | 8,9 | 84,0 | 128,0 | 19 |
| 17014 | 4 x 2 x 0,75 | 9,8 | 108,0 | 156,0 | 19 |
| 17015 | 5 x 2 x 0,75 | 10,8 | 126,0 | 189,0 | 19 |
| 17016 | 6 x 2 x 0,75 | 12,1 | 146,0 | 216,0 | 19 |
| 17017 | 8 x 2 x 0,75 | 13,4 | 180,0 | 309,0 | 19 |
| 17018 | 10 x 2 x 0,75 | 15,5 | 220,0 | 355,0 | 19 |
| 17019 | 12 x 2 x 0,75 | 15,8 | 261,0 | 405,0 | 19 |
| 17020 | 16 x 2 x 0,75 | 18,0 | 328,0 | 565,0 | 19 |
| 17021 | 20 x 2 x 0,75 | 19,2 | 392,0 | 700,0 | 19 |
| 17022 | 25 x 2 x 0,75 | 21,8 | 470,0 | 950,0 | 19 |
| 17049 | 1 x 2 x 1 | 6,3 | 46,0 | 75,0 | 18 |
| 17050 | 2 x 2 x 1 | 8,9 | 82,0 | 116,0 | 18 |
| 17051 | 3 x 2 x 1 | 9,4 | 103,0 | 140,0 | 18 |
| 17052 | 4 x 2 x 1 | 10,4 | 132,0 | 191,0 | 18 |
| 17053 | 1 x 2 x 1,5 | 7,2 | 63,0 | 84,0 | 16 |
| 17054 | 2 x 2 x 1,5 | 10,2 | 111,0 | 122,0 | 16 |
| 17055 | 3 x 2 x 1,5 | 10,8 | 136,0 | 194,0 | 16 |
| 17056 | 4 x 2 x 1,5 | 12,0 | 172,0 | 240,0 | 16 |
